电视墙网络数字矩阵,液晶拼接大屏数字化应用
编辑 :

广州监控安装

时间 : 2018-10-19 08:32 浏览量 : 168


产品亮点:

6屏网络视频综合管理解码器

*采用最新的安防专用编解码芯片,专为H.265标准及4K超高清编解码而设计,产品采用嵌入式LINUX架构,保障系统的稳定运行,采用模块化设计,可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能,为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案;设备采用全铝标准机箱,结构上大气美观可靠,散热性结构化好;

*采取模块化结构设计,一台设备可根据客户需求由多模块装配而成,每个单模块,具备2路HDMI2.0输出、1路HDMI输入、1路音频输入、1路音频输出,标准工业式机箱,1U机箱可装配2个模块,2U机箱最多6个模块,4U机箱最多12个模块,8U可实现24模块,根据客户的需求,可定制12U、16U等更大机型插入更多模块,且多机可级联,每台机箱配备有USB、RS485等标准接口;

*同时支持多路IP信号和HDMI/DVI/VGA等信号同时上墙,实现功能:解码、编码、拼接、分割、画中画、漫游以及轮巡功能

*输入输出输入采集支持3840 ×2160、1920 ×1080 、 1600 ×1200 、1680 ×1050 、1440 ×900 、1400 ×1050 、1366 ×768 、1280 ×1024 、1280 × 960 、1280 ×800 、1280 ×720 、1152 ×864 、 1024 ×768 、800 ×600等分辨率;

*输入支持3个HDMI(标配)/DVI/VGA等信号的输入,3个4K(3840 ×2160)分辨

*输入支持3个音频输入,3个音频输出,3个10/100/1000Mbps自适应网口

*输出支持6个HDMI(标配)/DVI/VGA等信号的输出,3个4K(3840 ×2160)分辨率,3个1080P(1920 ×1080)分辨率

*解码能力:12路4K/48路1080P/96路720P/192路D1/384路CIF视频解码,支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解码

*操作界面和控制界面可叠加,透明度可调节。

*流媒体:转发、点播功能(选配)。

*本地视音频编码可加密后再转发。

*支持视音频组播,广播等功能。

*双屏可支持64+32=96分割。

*支持主码流,子码流自适应的编解码。

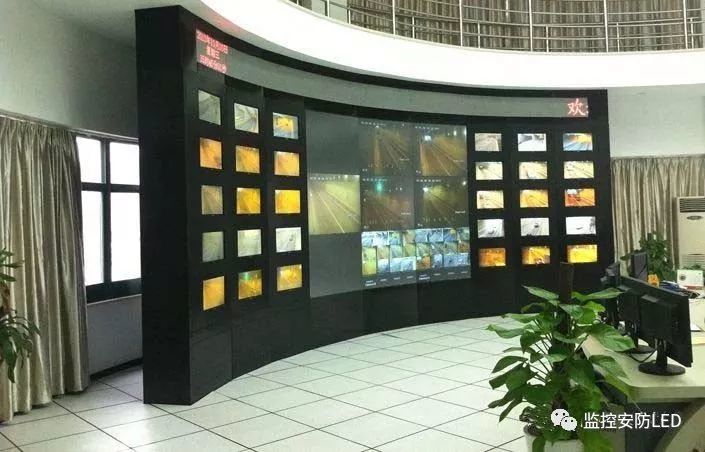

电视墙网络数字矩阵,液晶拼接大屏数字化应用

*支持视音频实时对讲。

*H.265/H.264解码全兼容。

*支持USB直接控制,B/S图形化跨平台人机交互,C/S平台软件或客户端,模拟或网络数字键盘等多种方式控制。

*报警联动:支持IP,RS485等方式报警接入及联动。

*支持4K及1080P输出。

*本地编码:HDMI本地信号输入;实现4K编码。

*支持单机最大192屏拼接。

*支持单屏分割、画中画,以及多屏跨屏拼接。

 *采用嵌入式Linux系统,性能稳定可靠

*多机级联随意扩容。

*开放硬件平台,支持对接。

*支持PAL/NTSL等标准格式。

*支持多网段、跨网段信号源解码。

*支持跑马灯功能,字体位置、大小、颜色、透明度自定义输出显示。

*支持远程/本地配置文件导入导出,支持远程/本地升级,支持远程控制。

*支持标准ONVIF接入,支持RTSP直接视频取流,兼容海康、大华、雄迈、中维、天视通、海星方案,以及非限制第三方接入的标准ONVIF协议设备接入

*支持大华、海康、雄迈等品牌NVR录像回放

*标准2U机箱

电视墙网络数字矩阵,液晶拼接大屏数字化应用

伴随着数字化时代到来,网络数字矩阵的应用越发迫切,功能及实用性比上一代普通数字矩阵有了划层次的提升。本着以越发方便的使用功能,更贴实际的应用操作,开发出这一代的产品。

一、产品概述

超高清数字视频解码矩阵是专为IP数字监控而研发的一款嵌入式编/解码上墙解决方案产品;采用最新的安防专用编解码芯片,专为H.265标准及4K超高清编解码而设计,产品采用嵌入式LINUX架构,保障系统的稳定运行,采用模块化设计,可以在大型、超大型数字安防监控系统中实现视频解码、编码、拼接、分割、画中画、漫游、视频电话会议、企业宣传、视频轮巡等功能,为工程项目最大程序解决大数据数字化监控系统、视频会议系统、视频编码转发系统提供解码上墙及多信号输入编码等提供一站式解决方案;设备采用全铝标准机箱,结构上大气美观可靠,散热性结构化好。

特点:音/视频解码、编码;大屏拼接、分割、漫游、开窗、画中画、键盘/鼠标/电脑控制、画面轮巡、视频会议、企业宣传等强大功能。

二、 产品功能特点:

设备结构:

1、设备采取模块化结构设计,一台机可根据需求由多模块装配而成;

2、单模块:带2路HDMI2.0输出(基数口支持4K解码),1路HDMI输入2.0输入(支持4K本地信号输入),1路音频输入、1路音频输出;

3、设备结构:采用多模块设计,40屏采用8U标准机箱结构,最大可实现24模块,支持48个显示屏,支持多机可级联。支持模块热拔插,设备标准配USB、RS485接口,可通过485接入报警主机实现视频报警联动功能。

单模块功能:

1、解码

支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解码

单屏解码资源:2路4K/8路1080P/ 16路720P/32路D1/64路CIF视频解码;

单屏分割模式:2、4、6、8、9、12、15、16、20、24、25、28、30、32、36、42、48、64以内任意分割

支持4K、1200W、800W、500W、300W、200W、130W、100W等标准视频解码;

支持PAL/NTSL等标准格式;

支持标准ONVIF接入;

支持RTSP直接视频取流;

支持视频文件播放;

电视墙网络数字矩阵,液晶拼接大屏数字化应用

2、编码(选配)

支持HDMI2.0信号接入;

支持输入信号H.264 Baseline/Main/HighProfile Level5.1标准编码;

支持MJPEG/JPEG Baseline编码;

支持编码4K、1080P、720P等分辩率;

支持编码时分辨率可调、帧率可调;

支持编码后视频流加密;

3、输出

支持2个HDMI2.0接口输出;向下兼容HDMI1.3等版本

支持1个HDMI2.0输出3840×2160@60fps,1个HDMI2.0输出1080P@60fps;

单屏支持最大64屏分割 ;

4、音频

带1路音频输入及1路1音频输出;

支持16bit语音输入输出;

5、网络

带2个10/100/1000Mbps自适应网口,其中一个网口连接网络实现信号输入,一个网口实现模块间数据通讯;

三、设备功能

设备在装配多模块后,具备多个模块的全部功能迭加后,另外还增加以下几个功能:

输出:

拼接:实现多模块输出口的拼接,8U机箱最大48屏拼接。可多机级联,由多台机实现更多大型、超

大型拼接;

可实现屏形非标准长宽比随意拼接,操作界面虚拟现场摆放;

分割:单屏可实现最大64屏分割,可自定义非标准长宽比异形分割;

画中画漫游:可实现单机多口、多机多口间随意开窗实现画中画、漫游功能,开窗口尺寸随意设置;

  操作控制:

系统自带UI,实现鼠标接入后HDMI1口直接在视频上叠加操作界面,直观简便操作设备;

支持网络键盘直接操作控制全部功能;

支持模拟键盘切换控制;

支持跨平台图形化界面浏览器(支持IE/CHROM/360浏览器/QQ浏览器/Firefox等浏览器)控制;

支持客户端控制、支持我公司平台软件控制;

提供SDK,支持第三方软件接入控制。

  接口:

除模块所带接口外,设备另带以下接口:

2个USB2.0接口;

1个RS485接口;

报警

支持RS485扩展接入报警设备,支持单机8092路报警输入输出管理;

支持报警联动;

支持平台联动;

5、特色功能:

支持模式设置、模式自动或手动切换调用;

支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡;

6、运维:

支持远程/本地配置文件导入导出;

支持远程/本地升级;

支持远程控制。

录像回放

1、支持大华、海康、雄迈等品牌NVR录像回放

特色功能:

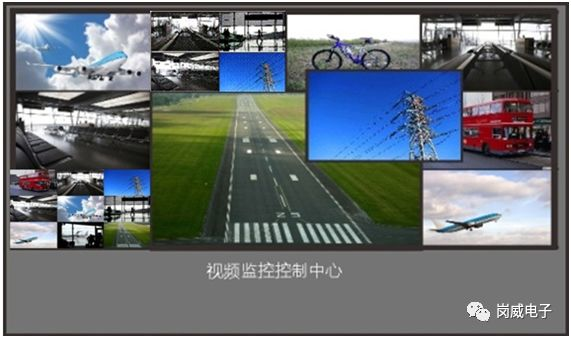

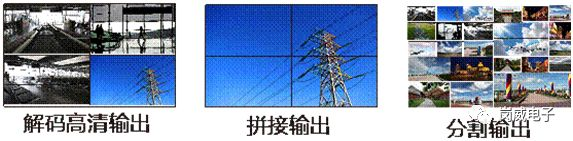

【漫游画中画功能】


电视墙网络数字矩阵,液晶拼接大屏数字化应用

电视墙网络数字矩阵,液晶拼接大屏数字化应用




四、产品参数

设备名称

视频综合解码器

解码标准

H.265、H.264、MPEG4/2、MJPEG等

模块

视频输出

2口HDMI2.0输出(支持4K/1080/720等,帧率可调)

解码能力

4/8/16/32路4K/1080P/720P/D1

网口

1口10/100/1000Mbps自适应接入,RJ45母头

USB口

2口USB2.0

音频接口

1路输入、1路输出,莲花头

视频输入

1路HDMI2.0输入,支持4K超清H2.64编码

设备

串口

RS485,GND:接地,+:data+,-:data-

扩展口

Rj45接口母接口,用于多设备级联扩展

报警接口

RS485扩展,单机可接入8092路输入输出;

标准机箱

输出4口:1U、6-12口:2U、16-26口:4U、>26口:8U

湿度

储存、使用湿度:10% ~ 90%

功率

每模块9W

温度

储存、使用温度: -20° ~ +70°C

机箱及模块数

8U:24模块,实现48个输出、24个输入;

五、规格

   参数



显示

输出

物理通道接口类型与数量

解码类型与数量

机箱(U)

内置模块数量

4K输出口HDMI2.0

1080P输出口HDMI

4K输入口

HDMI2.0

解码4K(路)

解码1080P

解码720P

解码D1

解码CIF

6

3

3

3

12

48

96

192

384

2U

3

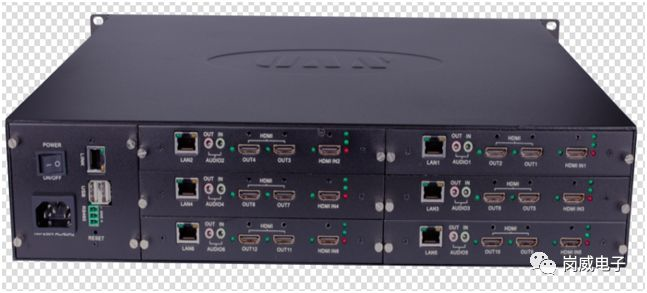

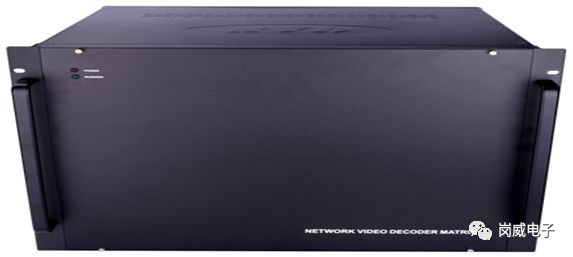

六、设备图片:

电视墙网络数字矩阵,液晶拼接大屏数字化应用

电视墙网络数字矩阵,液晶拼接大屏数字化应用

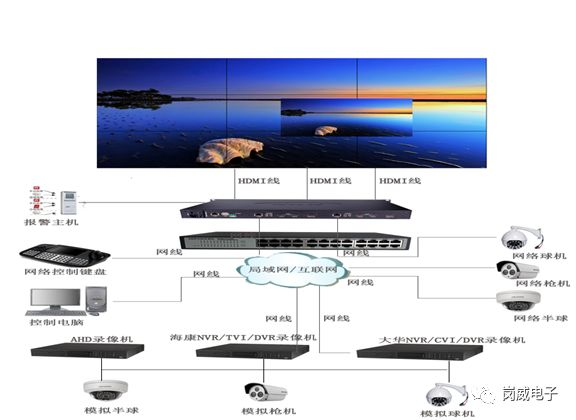

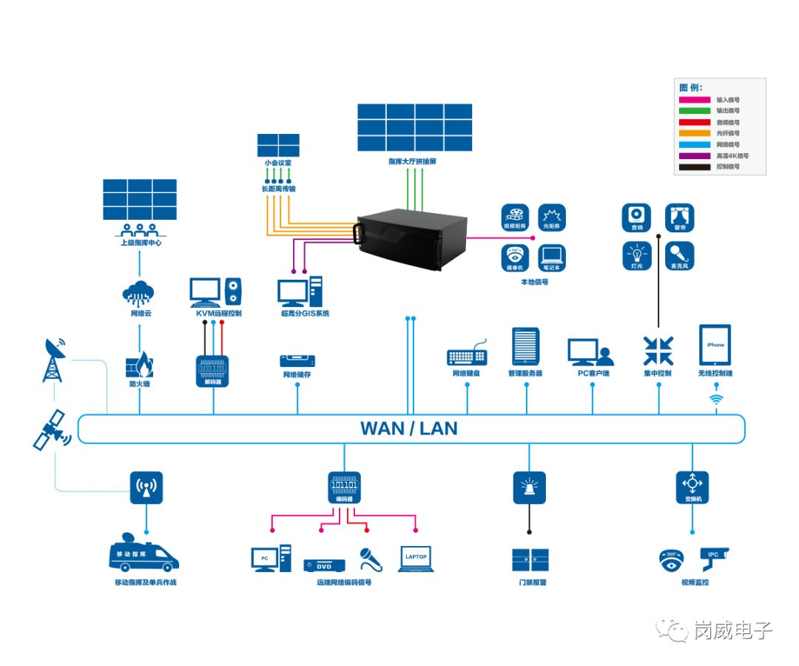

七、连接图


电视墙网络数字矩阵,液晶拼接大屏数字化应用

电视墙网络数字矩阵,液晶拼接大屏数字化应用


八、 产品应用

适用于教育科研、学校、政府公告、信息出版、行政管理、军事指挥、企业、工厂、地产、交通、展览展示、安防监控、家电销售等行业。
