详解网络视频监控系统中交换机多种选择
编辑 :

广州监控安装

时间 : 2018-11-02 15:21 浏览量 : 111

详解网络视频监控系统中交换机多种选择


详解网络视频监控系统中交换机多种选择

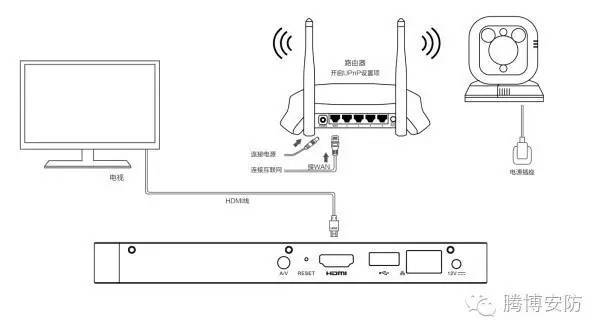

交换机重要参数

背板带宽

背板带宽,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力,单位为Gbps,也叫交换带宽。一台交换机的背板带宽越高,处理数据的能力就越强。


背板带宽计算方法:端口数*端口速度*2=背板带宽,例如一款交换机有24个千兆POE口,4个千兆SFP(含2个光电复用口)背板带宽=26*1000*2/1000=52G

背板带宽≤标称背板带宽,那么交换设备在背板带宽上是线速的,也称无阻塞。

转发性能(各端口包转发率之和)


包转发率,也称端口吞吐量,是指路由器在某端口进行的数据包转发能力,单位通常使用pps(包每秒)来衡量一般来讲,低端的路由器包转发率只有几K到几十Kpps,而高端路由器则能达到几十Mpps(百万包每秒)甚至上Mpps。


包转发率的计算方法:满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率 (1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps,1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps)。


例如一款交换机有16个百兆口,两个千兆上联口。


包转发率=16*0.1488Mpps+2*1.488Mpps=5.3568Mpps。整机转发率≤标称包转发率,那么交换设备在整机转发上是线速的,也称无阻塞。


交换机选型建议


对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。


接入层:

可选择8路或16路普通百兆交换机,建议接入交换机上摄像机数量控制在6-10台。

我们常用的交换机的实际带宽是理论值的50%-70%,所以一个百兆口的实际带宽在50M-70M。4M*12=48M,因此建议一台百兆接入交换机最大接入12台720P网络摄像机

同时考虑目前网络监控采用动态编码方式,摄像机码流峰值可能会超过4M带宽,同时考虑带宽冗余设计,因此一台百兆接入交换机控制在8台以内时最好的,超过8台建议采用千兆口。
汇聚层:

性能比接入交换机要求要高,可选择带千上传口的二层交换机。


该交换机百兆口与接交换机相连,千兆口与监控中心核心交换机连汇聚交换机上摄像机数量应控制在30台左右。

以720P网络摄像机4M码流计算,前端每台接入层交换机上有6台720P网络摄像机,该汇聚交换机下联5台接入层交换机。该汇聚层交换机下总带宽为4M*6*5=120M,因此汇聚交换机与核心交换机级联口应选千兆口。

核心层:

核心交换机是整个数字监控系统的核心,下联汇聚交换机,上联视频监控平台,存储服务器,数字矩阵等设备,建议选择三层全千兆核心交换机,摄像机数量超过150台考虑三层万兆核心交换机。

举例  :
如果5个IPCAM接入一个交换机,我们一般情况下是使用一个8口交换机,那么这个8口交换机是否满足要求? 那么我们至少计算这个交换机3个方面的能力。


1.背板带宽:端口数*端口速度*2=背板带宽,8*100*2=1.6Gbps/S

2.包交换率:端口数*端口速度/1000*1.488Mpps=包交换率,8*100/1000*1.488=1.20Mpps/S,有些交换机的包交换率有时计算出不能达到此要求,那么就是非线速交换机,当进行大容量数量吞吐时,易造成延时。

3.级联口带宽:IPCAM的码流*数量=上传口的最小带宽,4.5*5=22.5Mbps/S,通常情况下,当IPCAM带宽超过45Mbps时,建议使用1000M级联口。

选型时注意事项:

1、为了管理方便,可选WEB管理型交换机;

2、由于视频流量较大,可选线速交换机;

3、视频数据有突发性的特点,交换机缓存越大越好;

4、交换机的流量控制功能;

5、汇聚交换机和核心交换机建议选择知名企业产品。
