室外监控立杆安装如何操作
编辑 :

广州监控安装

时间 : 2018-11-09 14:38 浏览量 : 105

室外监控立杆安装如何操作

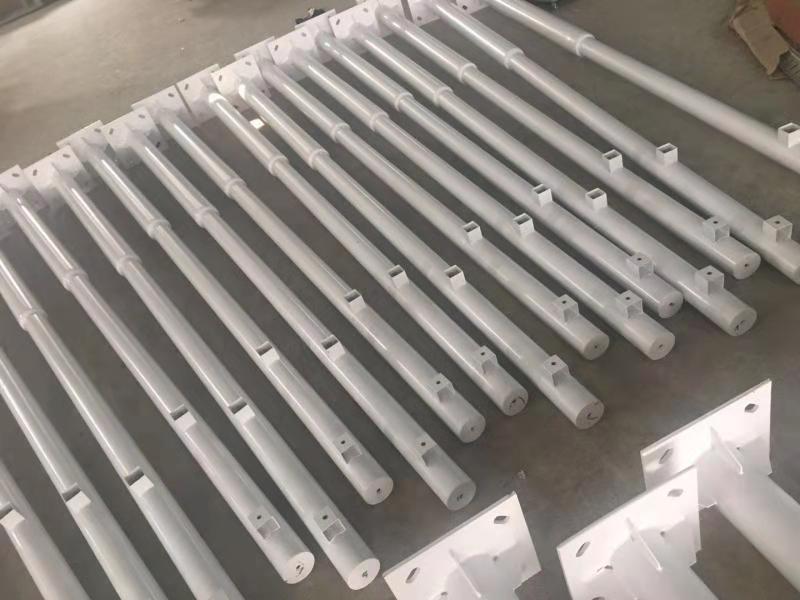

  1、一般的监控立杆均按照高4—6米横臂1米,来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥,混凝土的配比和最小水泥用量应符合GBJ204-83的规定;


  2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;


  3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向(或按工程要求)地脚螺栓作为主筋;


  4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水;

室外监控立杆安装如何操作

  5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆;


  6、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热;


  7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm;


  8、设计依据:按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

监控立杆的预埋件基础施工

室外监控立杆安装如何操作

  1、基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;


  2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。


  3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。

对于雷雨多发地区必须设计安装防雷电系统。

室外监控立杆安装如何操作

前端摄像机主要分为两类:

  1、前端设备直击雷的防护


  ◆ 每个摄像机均安装在比较高的立杆之上,所以设备的直击雷防护必不可少。具体措施:在每根立杆顶端加装避雷针一根,根据滚球法计算,避雷针的有效保护范围在三十度夹角类,所以避雷针的高度,必须按照设备的安装位置计算。


  2、前端设备的接地


  ◆ 防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的。


  具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可。


  反之,如现场土壤情况情况恶劣(石沙等不导电物质较多),则要借用导电设备,利用扁钢与角钢等,用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好,地阻测试根据国标小于4欧姆即可。基础钢板上配镀锌螺丝,平光垫圈和弹簧垫圈。杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸;为确保安全,横挑杆立杆基础混凝土浇筑不应小于1.5立方米;基础钢板上钢筋配镀锌螺丝,平光垫圈和弹簧垫圈。

室外监控立杆安装如何操作

  材料要求:杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸;加装接地体;接地体安装点下方应无任何管道、线缆经过;接地体要求接地电阻小于4Ω;接地体材料为钢管(不小于2.5英寸)和扁钢,接地体距地面不少于2米。
