室外监控立杆基础、手井、接地、管线等施工指导手册(一)

一、概述

本手册是为了让项目实施人员尽快掌握施工要求及方法,保证施工质量,供相关人员参考,由于现场情况不一,实际操作情况还需要进行调整。

参考标准:

电气装置安装工程电缆线路施工及验收规范GB50168-2006

混凝土结构施工质量验收标准gb50204-2015

电气装置安装工程接地装置施工及验收规范GB 50169-2016

二、施工方法及工艺

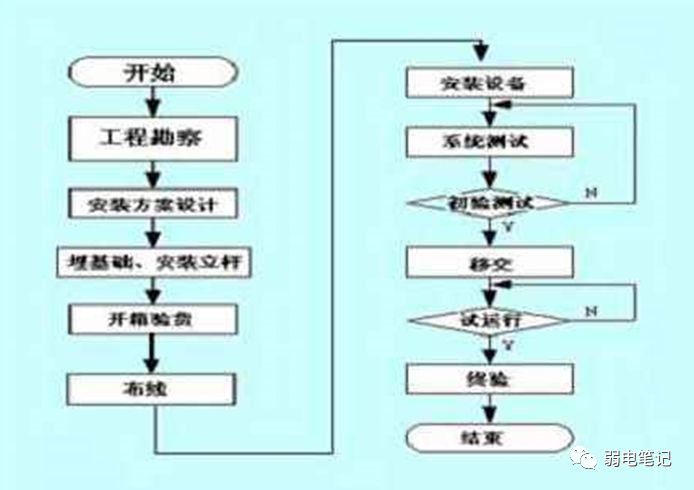

工程施工可参考以下流程:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)


2.1 工程勘察


现场勘察就是了解现场情况,把所有需要记录的数据通过拍照、绘图等方式详细地记录下来,并编制成文档及图纸,在施工前需完成勘察工作。

2.2 施工现场的准备工作

施工现场必备的各种施工用具及计量仪器设备(见附表一),检查各种设备的性能,保证满足施工要求。

组织施工组成员学习施工安全知识,准备安全防护用具。

一切准备工作结束后,开始展开施工。

2.3 立杆基础施工

(1) 确定基础位置

立杆基础开挖时,首先根据前期勘察资料或借助纬度仪、GPS等仪器,落实点位具体位置,并根据施工图确定基础开挖具体位置。

(2) 基础尺寸参考

基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸,必须满足设计图纸要求,如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表。


序号

立杆横臂

基础尺寸(参考)(米)

1

4M

1.2*1.2*1.5

2

6M

    1.2*1.2*1.8

3

8M

1.5*1.5*1.8

4

10M

1.8*1.8*2

5

12M

2*2*2.5


 若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话,基础均需要加大。

(3)基础施工流程


基础浇筑完成后,必须要养护一段时间,对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7天,养护期内温度确保零上5摄氏度及以上。对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土,不得少于14天,以确保混凝土能达到一定的安装强度。

基础的浇注、混凝土强度等级必须符合GB50204-2015的要求。

立杆基础的开挖、浇筑流程,如下面所示:

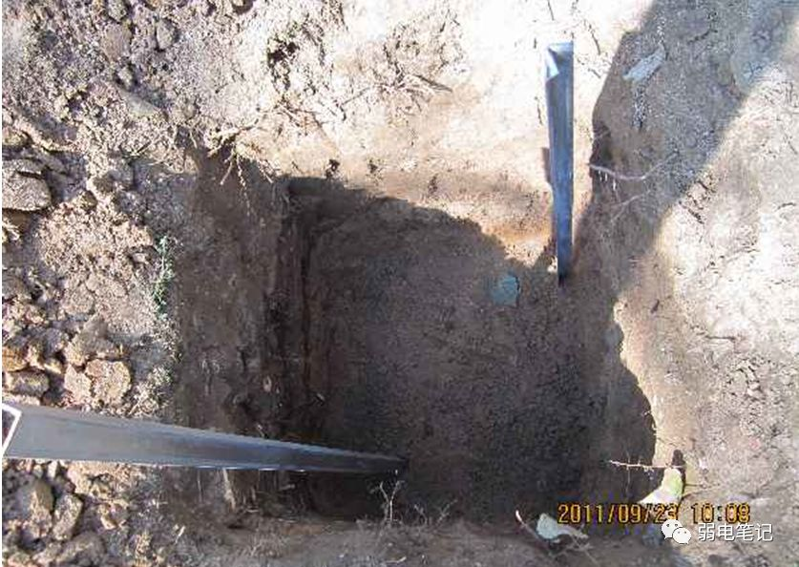

1) 基础在开挖过程中需注意垂直、美观,一般土质情况下打两根角钢(一般情况1.5m)下去,做接地使用,如下图:


室外监控立杆基础、手井、接地、管线等施工指导手册(一)



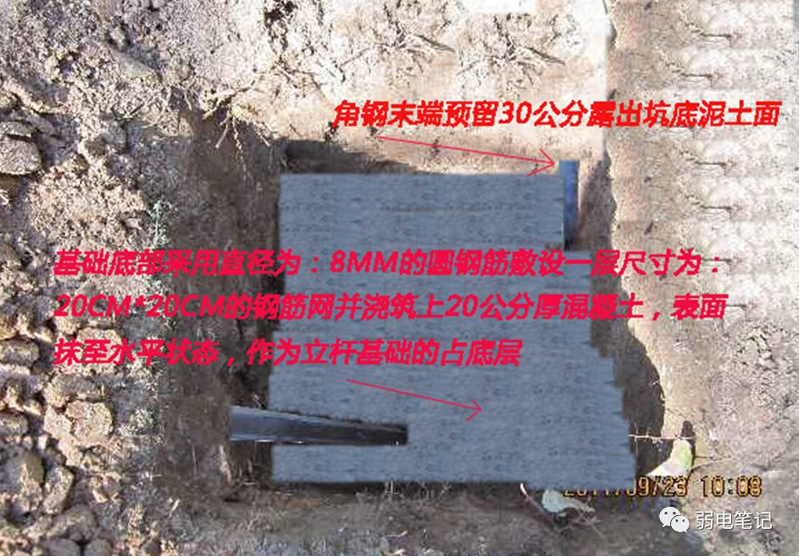

2) 打入角钢后(角钢末端预留30公分露出坑底泥土面),基础底部采用直径为:8MM的圆钢筋敷设一层尺寸为:20CM*20CM的钢筋网并浇筑上20公分厚混凝土,表面抹至水平状态,作为立杆基础的占底层,如下图:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)

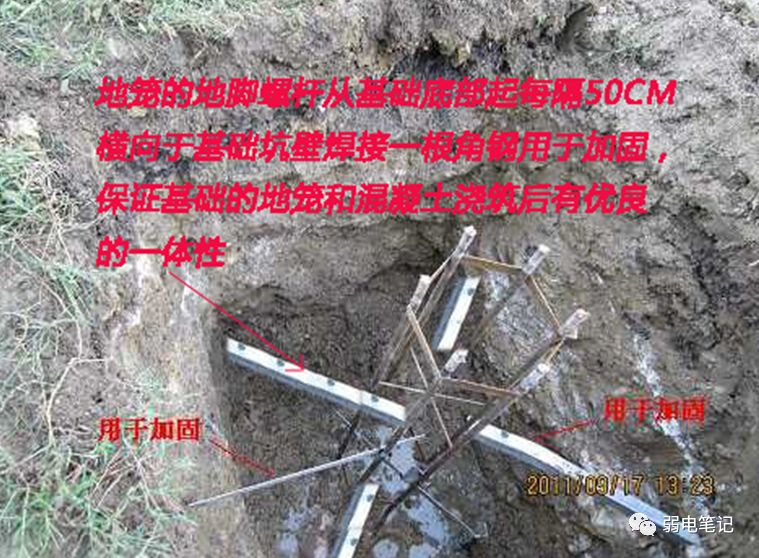

3)  两根角钢,通过扁铁和地笼焊接,并将地笼固定,固定时需要注意地笼的相位,确保杆件横臂垂直车辆行驶方向,地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固,保证基础的地笼和混凝土浇筑后有优良的一体性,如下图:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)

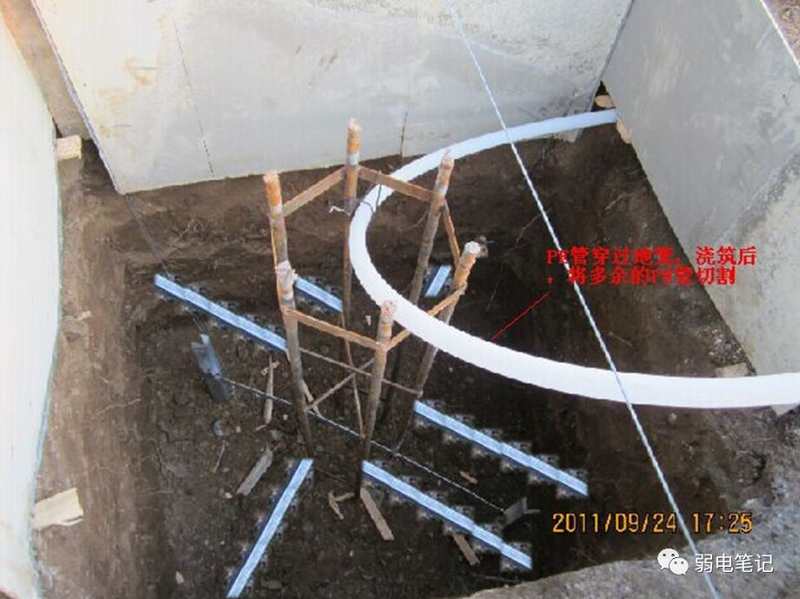

4) 地笼内引入PE管,固定住,并通往杆件配套的手井,如下图:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)

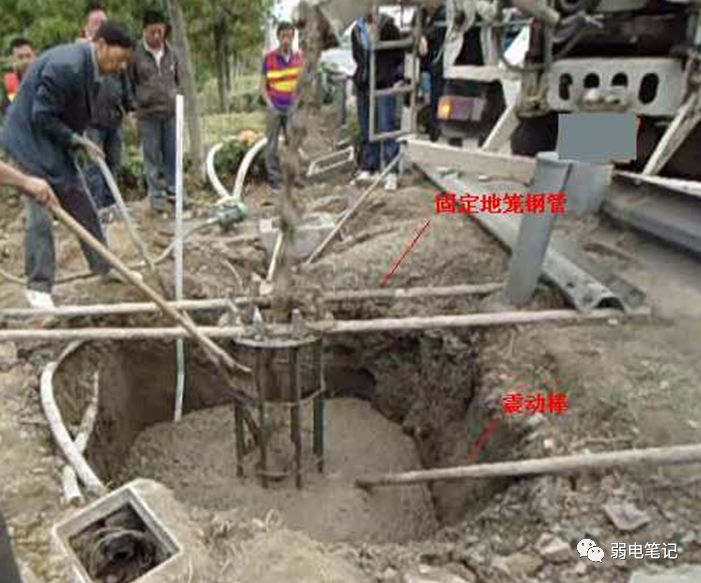

5) 在浇灌过程中,混凝土尽量对准地笼中间浇灌,以免地笼偏移,并保证浇灌过程中分三次震动,浇灌后立即使用水平仪测量地笼是否安装垂直,如下图:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)


6) 浇灌后的基础效果图,如下图:


室外监控立杆基础、手井、接地、管线等施工指导手册(一)



2.4 接地施工

前端设备安装于室外,易遭到雷电打击;前端设备的电源一般在现场就近取用,易受雷电波影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施,前端设备的运行将得不到保障,有可能导致摄像主机等设备短期内大量损坏,使系统瘫痪。为了前端设备能可靠、长久地运行,摄像机杆、前端机箱及相应设备须接地。

接地体施工应符合电气装置安装工程接地装置施工及验收规范GB 50169-2016


1)立杆采用整体接地;

2)设备机箱内设接地柱或接地排,将机箱内设备接地,并将接地柱或接地排与立杆接地极相连;

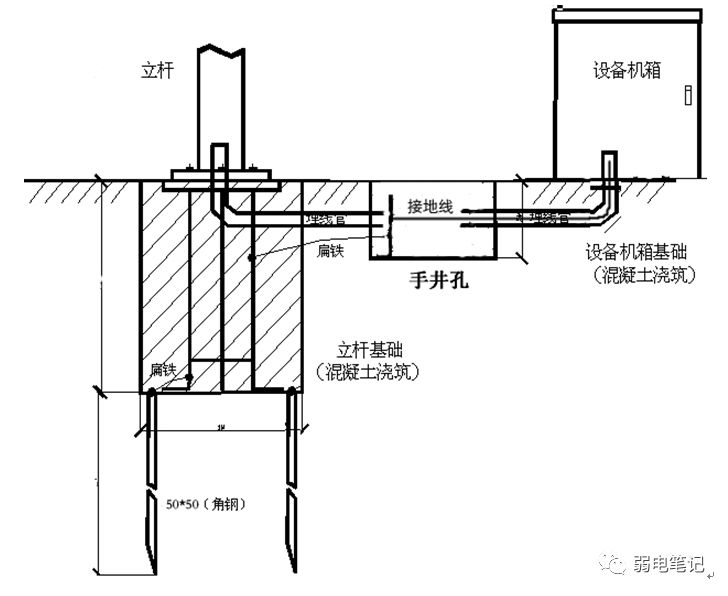

3)接地方式如下示意图所示:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)




在基坑底部打两根角钢(一般情况1.5m)下去,角钢与基础地笼用40×4mm扁钢焊接,保证立杆整体接地。

扁钢焊接至立杆配套手井,预留接头。

从手井内扁钢接头处引接地线入设备箱接地柱或接地排。接地线使用软质铜绞线,其截面为10mm²以上。

确保接地电阻<4Ω,如测试未达标准,则采用扩大地网(增加接地角钢数量,直至接地电阻<4Ω)的方式,如下图所示:


室外监控立杆基础、手井、接地、管线等施工指导手册(一)

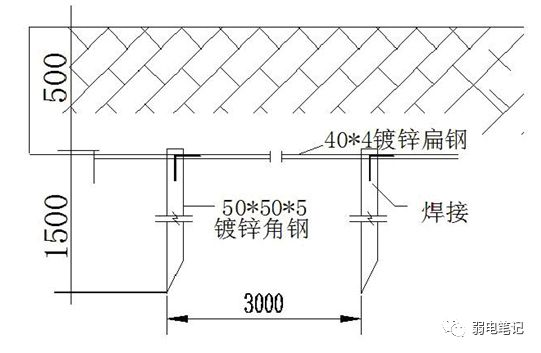

两个角钢之间距离3米,用扁钢焊接连接。

可以在开挖预埋管道时的沟道里打入,与PE管一起埋好。也可现场全部恢复再做接地桩,需注意避开地下管道。焊接处用磷化液或防锈液等做防锈处理。

增加的角钢通过扁钢与立杆配套手井内的扁钢焊接。
