室外监控立杆施工规范要求
编辑 :

广州监控安装

时间 : 2018-11-07 14:29 浏览量 : 188

室外监控立杆施工规范要求


挑臂长度以实际场地情况为准。

以下为具体工艺要求的详细阐述。

1. 基础施工

1.1. 立杆基础

A. 用途:固定摄像杆;

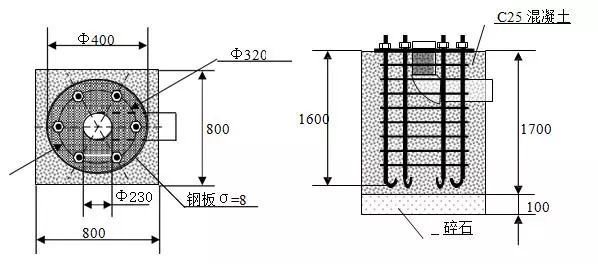

B. 基础结构、尺寸:如图所示;

C. 基础型号:由所需固定的摄像杆型号确定;

D. 制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础;

E. 制作要求:1、 应符合现行国家标准《电气装置安装工程电缆线路施工及验收规 范》的有关规定;

2、 基础与窨井之间应有穿线管,且放置铁丝;

3、 基础钢板上钢筋按 M20 标准攻丝,配镀锌螺丝两个、平光垫圈和 弹簧垫圈各一个。

F. 材料:8mm 钢板、20mm 钢筋、C25 混凝土、碎石、2.5 英寸 PVVC 弯管;

室外监控立杆施工规范要求


1.2. 窨井制作

A. 用途:方便线缆敷设及系统检测维修;

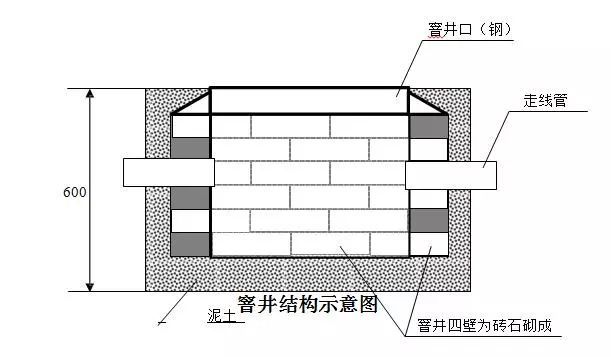

B. 基础结构、尺寸:如图所示。图中仅标明井深、井高和井宽, 其它尺寸由施工方根据现场情况决定;

C. 制作位置:在《设备平面布置图》标注窨井位置处制作;

D. 制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规 范》的有关规定;

2、 窨井密封性能和防水性能良好。

E. 材料:砖石、水泥、钢板;

窨井盖(钢)

室外<a data-mid=监控立杆施工规范要求" style="width: 490px; height: 316px;"/>


窨井口(钢)

室外监控立杆施工规范要求


1.3. 线缆管敷设

A. 用途:敷设线缆,防止线缆损伤;

B. 管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中 所标明的管径;

C. 制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规 范》的有关规定;

2、线缆管密封好,防水性能良好;

3、线缆管离地面应不小于 0.7 米;

4、线缆管管口应无毛刺和尖锐棱角;

5、线缆管内放置穿线铁丝。 D. 材料:1、 暗管敷设使用钢管;

2、 明管敷设使用 PVC 管。

1.4. 接地体安装

A. 用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正 常工作;

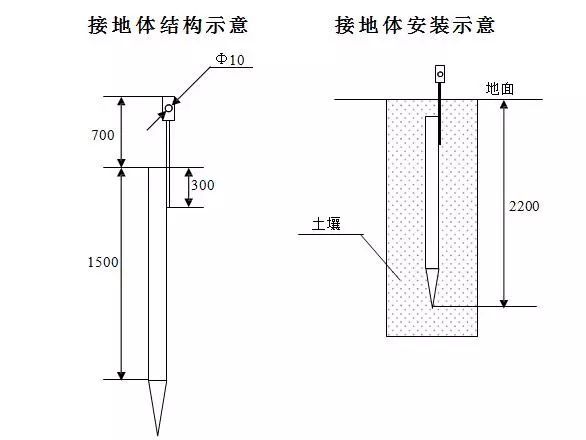

B. 接地体结构、尺寸:如《接地体结构示意图》所示;

C. 安装位置:按《设备平面布置图》标注接地体位置安装。图号: ;

D. 安装要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规 范》的有关规定;

2、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的 6 倍;

3、接地体安装点下方应无任何管道、线缆经过;

4、接地体安装深度如《接地体安装示意图》所示;

5、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接 地电阻小于 4Ω。注意雨后不应立即测量电阻。

D. 材料:2.5 英吋钢管和 30*5 扁钢。

接地体结构示意

室外监控立杆施工规范要求



2. 杆件制作与安装

2.1. 杆件制作与安装

A. 用途:安装摄像机云台;

B. 摄像杆结构、尺寸:见《摄像杆图》;

C. 制作要求:见《摄像杆图》文字说明;

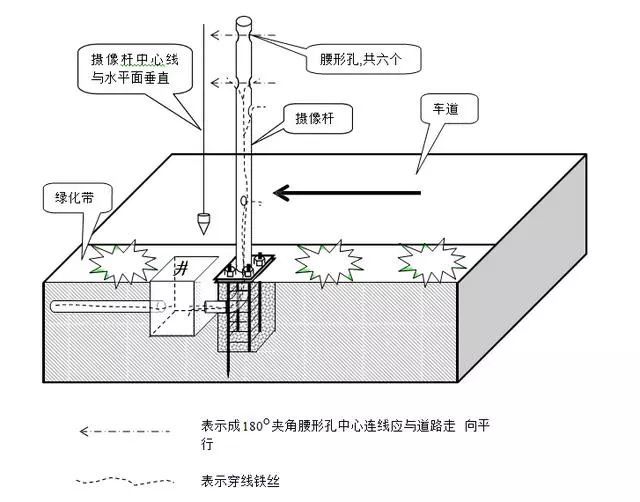

E. 安装方式:通过基础螺杆与摄像杆基础连接固定,如《摄像杆安装场景示意图》;

F. 安装工具:活动扳手;

G. 安装要求:1、 安装牢固;

2、 摄像杆中心线应与水平面垂直;

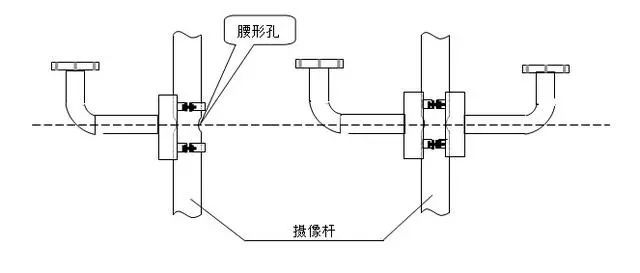

3、 摄像杆上成 180o 角两腰形孔的中心连线应与道路走向平行;

4、 在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。

室外监控立杆施工规范要求


2.2. 摄像机云台制作与安装

A. 用途:安装摄像机防雨罩; B. 结构:见《摄像头云台图》; C. 尺寸:见《摄像头云台图》;

D. 制作要求:见《摄像头云台图》图中文字说明;

E. 安装方式:通过抱箍将云台部件 1 固定于摄像杆上,如《摄像机云台安装示意图》;

F. 安装工具:活动扳手、扶梯或登高车;

G. 安装要求:1、 安装牢固;

2、 对摄像机云台部件 1,走线孔应正对摄像杆腰形孔;

室外监控立杆施工规范要求


土建施工及安装立杆的要求

1、投标方应实地测量技术数据,以便估算工程量 。

2、线缆埋地的沟槽尺寸:人行道为 0.2×0.6 米(宽×深),车行道为 0.2

×0.8 米(宽×深)。沟底先铺 C20 砼垫层,线缆敷设后,用细砂回填、 夯实,再根据实际情况复原路面。

3、敷设的线缆除埋在花坛的或有特别说明的用 PVC 管保护,其他部分要 用镀锌钢管进行保护;裸露在外的线缆(架空的除外)全部采用镀锌 钢管加以保护。
