室外监控立杆基础、手井、接地、管线等施工指导手册(三)
编辑 :

广州监控安装

时间 : 2018-11-07 15:22 浏览量 : 121

室外监控立杆基础、手井、接地、管线等施工指导手册(三)


本文上接:

室外监控立杆基础、手井、接地、管线等施工指导手册(一)

室外监控立杆基础、手井、接地、顶管、线圈、安装接线等施工指导手册(二)


2.10 顶管施工


就是非开挖施工方法,是一种不开挖或者少开挖的管道埋设施工技术,它不需要开挖面层,并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等。

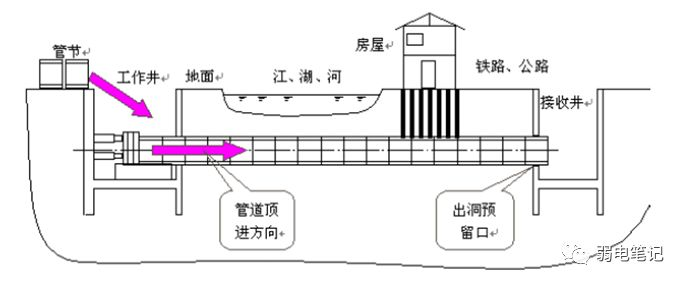

顶管施工图如下所示:

室外监控立杆基础、手井、接地、管线等施工指导手册(三)

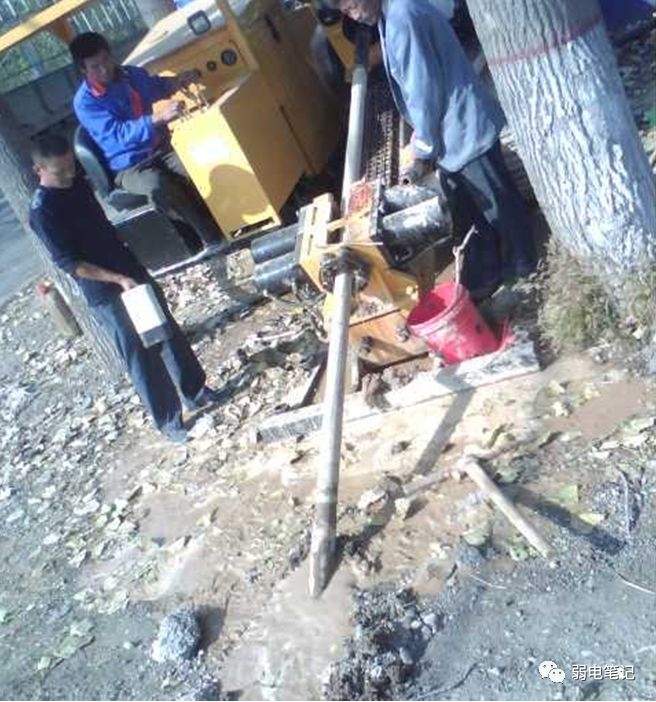

首先根据施工图,确定顶管线路走向,根据施工图进行顶管,如下图所示:


室外监控立杆基础、手井、接地、管线等施工指导手册(三)

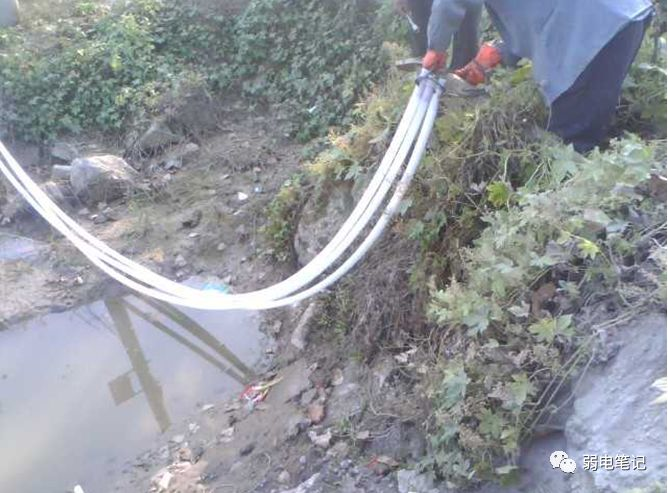

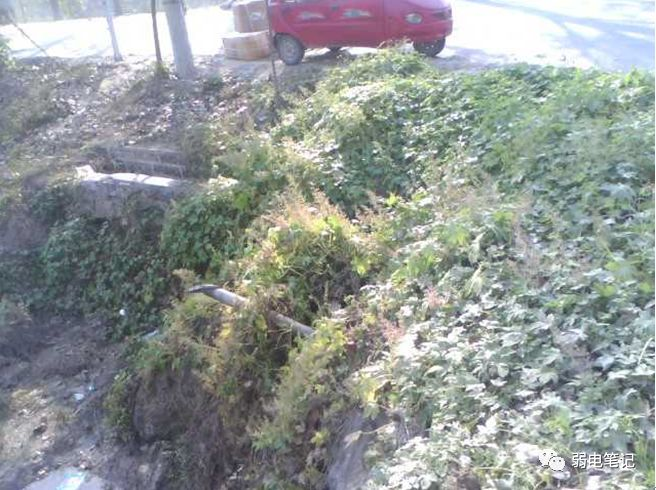

顶管完毕后,穿PE管线,如下图所示:


室外监控立杆基础、手井、接地、管线等施工指导手册(三)


室外监控立杆基础、手井、接地、管线等施工指导手册(三)

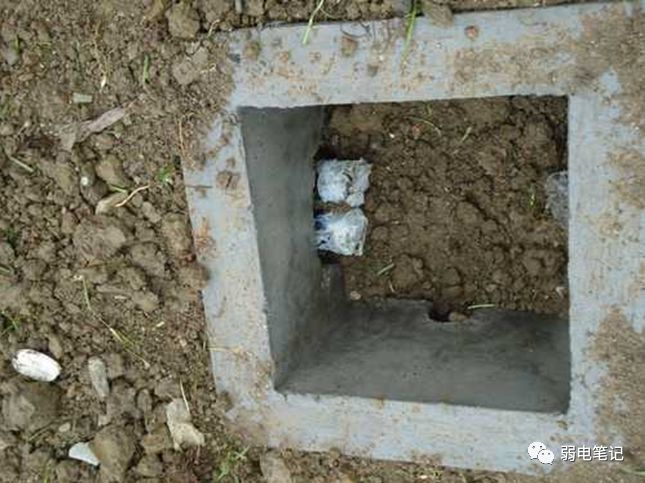

顶管完毕后,现场需要在管道两端制作手井以免管道找不到,并保证手井内管道长度不要过长导致现场穿线困难,一般情况管道出手井内部长为5厘米,管道为了尽量考虑少进水、进泥,尽可能把管道向上翘5至10厘米,并用塑料袋封口,如下图所示:


室外监控立杆基础、手井、接地、管线等施工指导手册(三)



2.11 绿化带管线施工

位置定测:根据设计图纸和招标文件定测出管道敷设位置。


开挖:开挖深度至少30cm,宽度视铺设管道数量而定,开挖过程中,尽可能少破坏绿化植被。

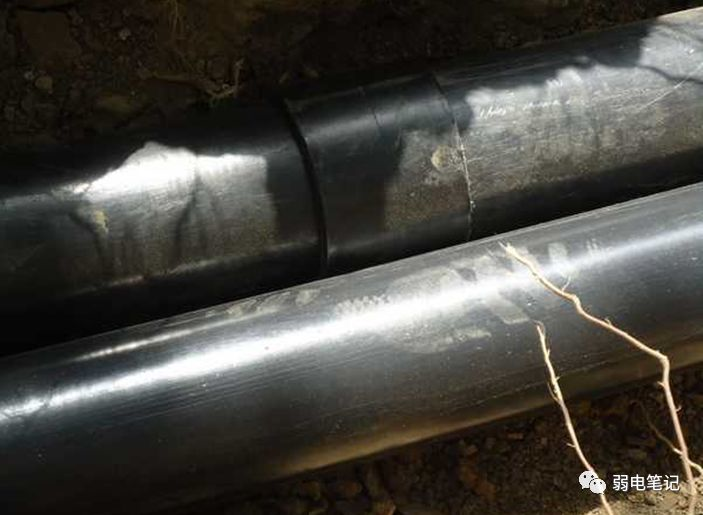

管道敷设:绿化带铺设的管道一般使用PE管,在管道基础上划出每根铺设的中心线,按中心线铺管,同层和下层的管之间的接头均应错开。管道的接头均采用套管螺纹连接,管道连接前,检查端口,进行去毛刺处理,将内口挫成圆形,套管两端周围抹油灰。


室外监控立杆基础、手井、接地、管线等施工指导手册(三)


回填:管道敷设完毕后,应回填泥土,并夯实至与原来高度一致。

其它:在施工过程中破坏的边坡,在管道敷设完后,恢复原貌。


2.12 破坏管线施工

(1)施工准备

1、位置定测:根据设计图纸和招标文件定测出横穿过路管道位置;

2、道路围护:考虑到施工时需要封道,必须事先向相关部门报批及交警部门现场指挥交通。施工时进行半侧封道,并做好道路施工警示标识,将施工区域围起来,若需过夜,要做好夜间警示照明灯具的设置。


(2)施工步骤

1、路面切割:对管线位置用切割机进行切割,切割宽度20cm左右;

2、沟槽开挖:切割完成后用气镐或破路机(搞头机)破除沥青层或混凝土层并开挖,开挖深度安装设计图纸和招标文件要求,至少开挖60cm深;

3、管道铺设

沟槽开挖完成后,按设计要求做好管道基础后进行管道铺设,横穿马路用管道必须使用镀锌钢管或聚丙乙烯管等高强度管材,管的公称口径宜为75mm~100mm,管与管接头处应使用套管固定,在进、出窨井端应使用防鼠护套;另在钢管进、出窨井端宜烧制喇叭口并应去除毛刺,以便于线缆敷设

4、沟槽回填

按照道路原有填埋物进行回填,填完每层都需要夯实;

5、道路修复

道路按原状进行修复,并清扫干净。


2.13 线缆施工

(1)   线缆选用参考

智能交通综合布线中可能会使用到很多种类的线材,以下对常用到的各类线材做分别介绍:

1. 高清主机电源:RVV3*1.5²线缆从落地机柜引到对应的安装杆的孔位。

2. 闪光灯电源线:RVV3*1.5²线缆从落地机柜引到对应的安装杆的孔位。

3. 频闪灯电源线:RVV3*1.5²线缆从落地机柜引到对应的安装杆的孔位。

4. 闪光灯信号线:电警系统:RVSP2*0.5²线缆从主机安装杆的孔位引到落地机箱,经信号检测器分路后再引到闪光灯安装孔位;卡口系统:RVSP2*0.5²线缆从主机安装杆的孔位引到闪光灯安装孔位。

5. 频闪灯信号线:RVSP2*0.5²线缆从主机安装杆的孔位引到频闪灯安装孔位,然后引到落地机柜与信号检测器相连接。注意连接频闪灯的台数。

6. RS485信号线:RVSP2*1.0²线缆从落地机柜引到主机安装孔位。

7. 红绿灯220V信号线:RVV2*1.0²线缆从红绿灯控制端口接入到落地机柜的红绿灯信号转换器处。

8. 经转换后的红绿灯信号线:采用RVV2*0.5²的线缆从红绿灯转换器引到信号检测器。

9. 环形(地感)线圈线缆:1.5㎡FVN尼龙护套线。

10. 环形(地感)线圈馈线:RVSP8*0.75²或RVSP4*1.0²的线缆,从线圈井窖处连接到落地机柜。

11. 网线:采用室外六类或超五类铜丝双绞线。


(2)布线工艺

1、线缆的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受到外力的挤压和损伤。

2、根据接线图,布设机柜到主机的电源线、网线、485通讯线,根据主机接线图将布好的线缆接到相应的接线端子,线缆接好后轻轻拽拉,检查线缆连接是否牢固。线缆接好后用标记牌固定到每种型号的线缆上;

3、根据机柜布局图,布设机柜内的存储设备、交换机、车检器、信号检测器等设备;

4、根据接线图纸,从红绿灯控制机柜将控制信号线引到红绿灯信号检测器,并把线路做好标识;

5、根据接线图纸,把机柜内的设备全部连接起来,并做好标记,检查接线端子是否接牢;

6、保证每根网线的水晶头都应该是通的,在网线制作完成后需要用网线测通器测量。

7、有接地极的设备都需要做接地处理;

8、在整套系统调试通过后,把机柜内的线缆捆扎整理好。


2.14 设备安装

(1)安装主机

主机安装于立杆挑臂上,主机的安装分为三个组件安装。分别是防护罩、万向节、杆件抱箍。其中防护罩安装主要是遮阳罩与防护罩主体的安装,抱箍一般和杆件一起订做,用于固定安装位置。


(2)防护罩安装说明及示意图

从主机配件包中找出螺钉、垫柱、四氟垫、垫圈等;

将垫柱固定在护罩上盖上;

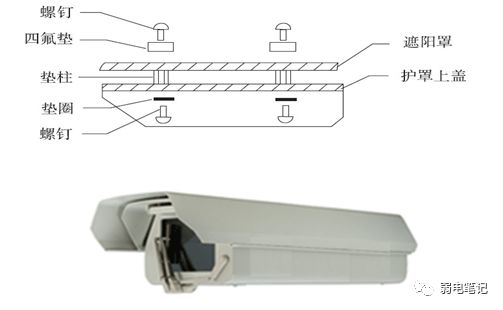

将遮阳罩孔对准垫柱中心孔,用螺钉将遮阳罩固定牢固,安装示意图如下(左)所示,安装好后效果图如下(右)所示。

室外监控立杆基础、手井、接地、管线等施工指导手册(三)



(3)万向节安装说明

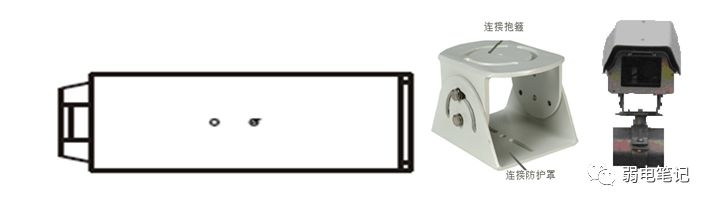

首先将防护罩与万向节连接好,如图所示,防护罩底部有2个螺孔:

室外监控立杆基础、手井、接地、管线等施工指导手册(三)

万向节分为上下两面,其中下面为与防护罩对应的两个螺孔,安装时,将此螺孔与防护罩螺孔对准,使用配件包中的内六角螺丝固定即可完成防护罩与万向节的安装。同样的方法,用配件包中的螺丝,将万向节的另一面与抱箍固定。

用内六角螺丝将主机与万向节固定好,然后将整个主机固定到杆件横臂的抱箍上。一般情况下主机的安装位置:每台主机必须尽量安装到所覆盖区域的中间位置保证车牌正对主机,例如一台主机管一个车道则主机安装于车道中间;一台主机管二个车道则主机安装于二车道中间。


(4)安装补光灯


根据施工图安装补光灯。使用抱箍固定补光灯,用不锈钢螺母固定,在固定之前可以上下左右调整灯的角度。

补光灯的安装位置,每个车道的补光灯距离对应的主机按照图纸要求安装,现场条件不满足的,尽量按照距离主机远的位置安装。

注意:补光灯角度调整好之后务必固定好抱箍和补光灯之间的螺母以防止补光灯的角度发生变化。


(5)机箱内部设备安装


对机箱内所有线缆做好相应的标签。

机箱及设备必须接地,内部设置专用接地排或接地柱,做好接地标志。

电源配电处安装空开、漏电保护器、防雷器等,做好警告标志。

各设备、元器件固定必须稳定可靠,内部接线平整、美观并留有余量,各类接插件要求连接紧密、准确到位。箱内电源线与信号线尽量分开绑扎,有明显区分。箱体内设备安装的所有金属零件,包括螺丝、螺帽和垫圈都应电镀或用不易腐蚀的材料。


(6)设备接线

1、根据系统接线图纸,依次把线缆接到相应的接线端子排上。接线头建议用压线端子,把线头压好,在没有压线端子的情况下,线缆也可直接接到端子排上,做到线头不露在端子外面,再轻拽以检验接触良好。接好后把线缆标识更换成标识牌标识清楚。

2、根据补光灯的接线图纸,依次把补光灯的线缆接到相应的接线端子排上。接线头建议用压线端子,把线头压好,在没有压线端子的情况下,线缆也可直接接到端子排上,做到线头不露在端子外面,再轻拽以检验接触良好。接好后把线缆标识更换成标识牌标识清楚。接线完毕后,把灯对准抓拍位置。

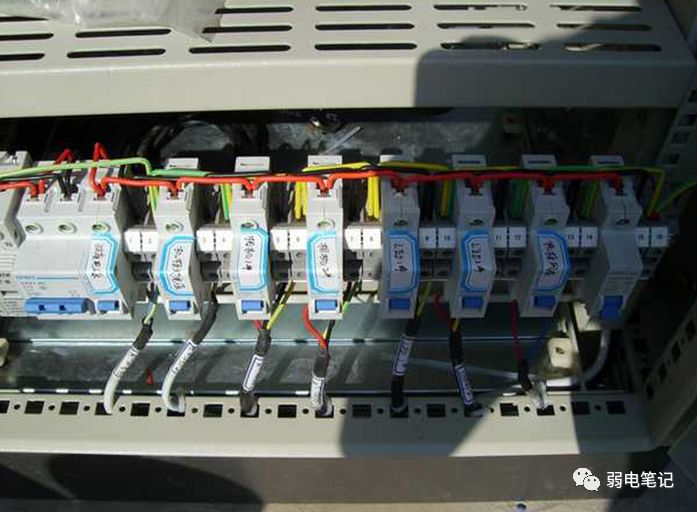

3、根据机柜的接线图纸,依次把机柜内的线缆接到相应的接线端子排上。线缆建议走线槽,线缆长短保留合适。接线头建议用压线端子,把线头压好,在没有压线端子的情况下,线缆也可直接接到端子排上,做到线头不露在端子外面,再轻拽以检验接触良好。接好后把线缆标识更换成标识牌标识清楚。

室外监控立杆基础、手井、接地、管线等施工指导手册(三)



2.15 系统简单原理


1)卡口:一般有线圈、视频、雷达三种抓拍方式,主机抓拍车头,一般抓拍一张图片,以线圈为例:

(1)进入第1线圈不抓拍,用于测速;

(2)进入第2线圈抓拍一张图片;

注:车辆先进入的线圈为第1线圈。

2)卡口型电警:一般有线圈、视频两种抓拍方式,主机抓拍车尾,一般抓拍三张图片,以线圈为例:

(1)离开第1线圈抓拍第一张照片;

(2)离开第2线圈抓拍第二张照片;

(3)离开第3线圈抓拍第三张照片;


附表:施工工具


序号

施工阶段

用具

1

堪点阶段

经纬度仪、GPS、数码相机、皮尺、卷尺、喷漆、手电筒、指南针

2

切割线圈

手推式柴油切割机、空压机、烧及罐装沥青工具、取水接水工具、画线工具、铁锹、万用表、清扫工具、套装工具、柴油发电机

3

基础开挖、浇筑、铺管、立杆

气镐(破碎机)、破路机(搞头机)、吊车、榔头、铁锹、洋镐、电焊机、绳索、水平仪、套装工具、大号扳手、摇表(测电阻)、穿线器、便携式切割机、冲击钻、混凝土振动棒、柴油发电机

4

穿线、安装设备

登高设备、万用表、穿线器、压接钳、套装工具

5

安全防护用具

安全路锥、反光背心、安全带、安全帽、警示牌、导向牌、车载爆闪灯、强光手电筒
