工地专用网桥多样化组网方案
编辑 :

广州监控安装

时间 : 2018-11-13 10:21 浏览量 : 94

工地专用网桥多样化组网方案


项目背景


甲方单位为房地产开发公司,建设局要求能对所有在建的施工工地进行实时在线监控。


监控实施要求:


●甲方单位需保证工地的实时监控视频;

●对工地人员和车辆出入口、物料堆放区、塔吊这三个重点区域进行监控。


由于工地监控环境的复杂性,导致建筑工地布线存在困难。工地专用无线网桥以其自身的灵活性高、扩展性强、维护简单及传输稳定的优点更适合于工地监控方案。



方案介绍

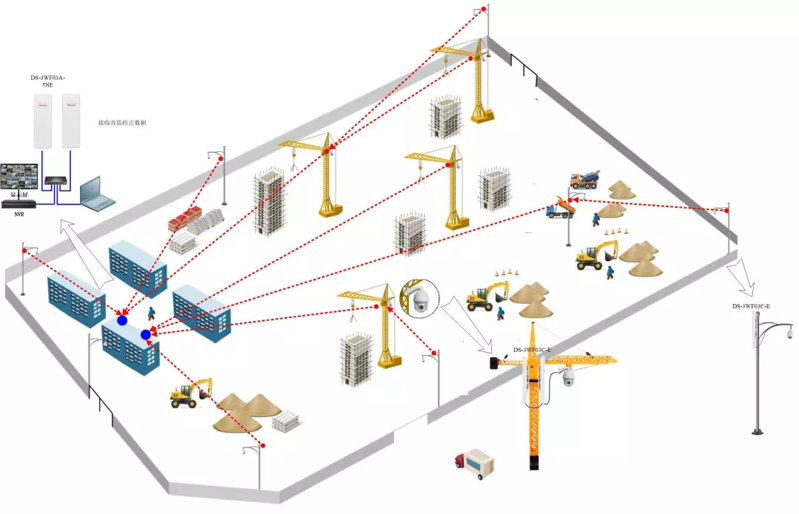

工地监控中心位于工棚内部,与各个监控点连接。部分监控点至监控中心可能有遮挡,而工地上的吊塔相对较高,与工棚之间无遮挡,所以可选取吊塔作为中继点,连接监控点与监控中心。


因此,按照不同安装位置分为地面点吊塔点监控中心三种不同安装方案。


工地专用网桥多样化组网方案


1

地面点安装方案


各地面监控点,包括工地人员和车辆出入口、物料堆放区等区域,使用中心端作为无线传输设备,与摄像头有线直连,数据传输到监控中心接收点。


工地专用网桥多样化组网方案

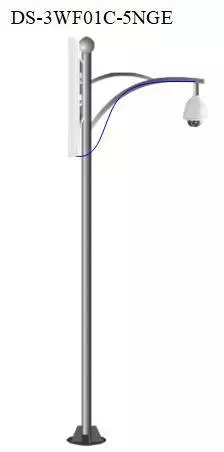

▲地面点前端IPC与网桥连接示意


2

吊塔点安装方案


对于特殊情况,地面点位可能存在一定遮挡,将塔吊作为中继点,数据先传输到吊塔,再通过吊塔传输到监控中心。


工地专用网桥多样化组网方案

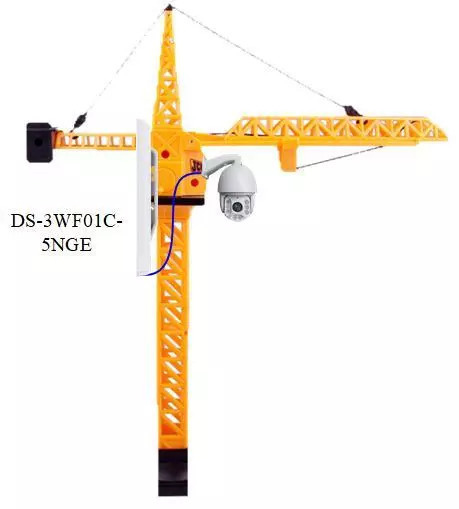

▲塔吊前端连接示意


若地面监控点回传过程中存在严重遮挡,可按照以下方式安装,即将塔吊作为中继点也作为监控点。


工地专用网桥多样化组网方案

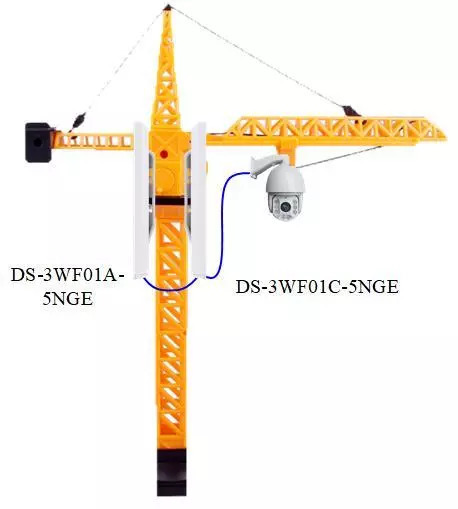

▲塔吊中继点网桥连接安装示意


3

监控中心安装方案


在监控中心,可使用2台DS-3WF01A-5NGE中心端网桥接收摄像机端网桥的视频信号。并且DS-3WF01A-5NGE及NVR均可接入监控中心的全千兆网管交换机上,使得所有设备处于同一局域网内。


工地专用网桥多样化组网方案

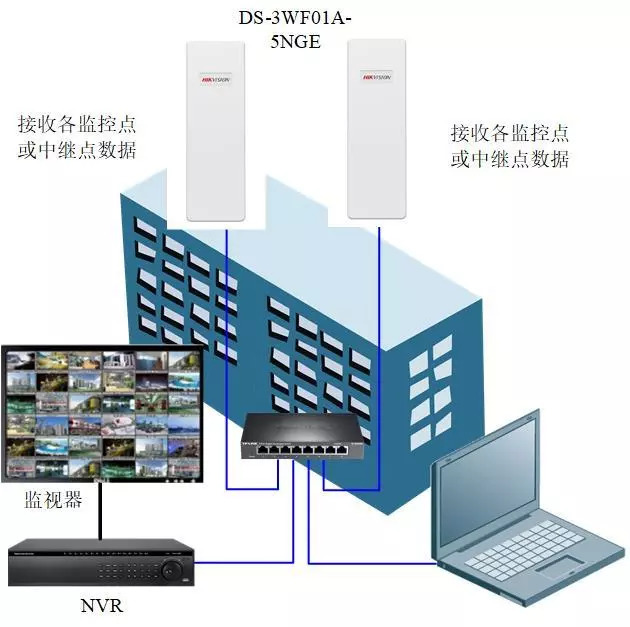

▲监控中心设备连接示意



系统优势


稳定性强


传输范围不受环境条件的限制,室外无遮挡环境可以稳定传输1公里。


多样组网


系统使用点对点、点对多点以及中继组网等多种方式,多样化组网保证网络通畅。


安装简便


现场施工简单方便,省时省力省成本。


简单易用


零配置,安装上电既可使用,无需配置。

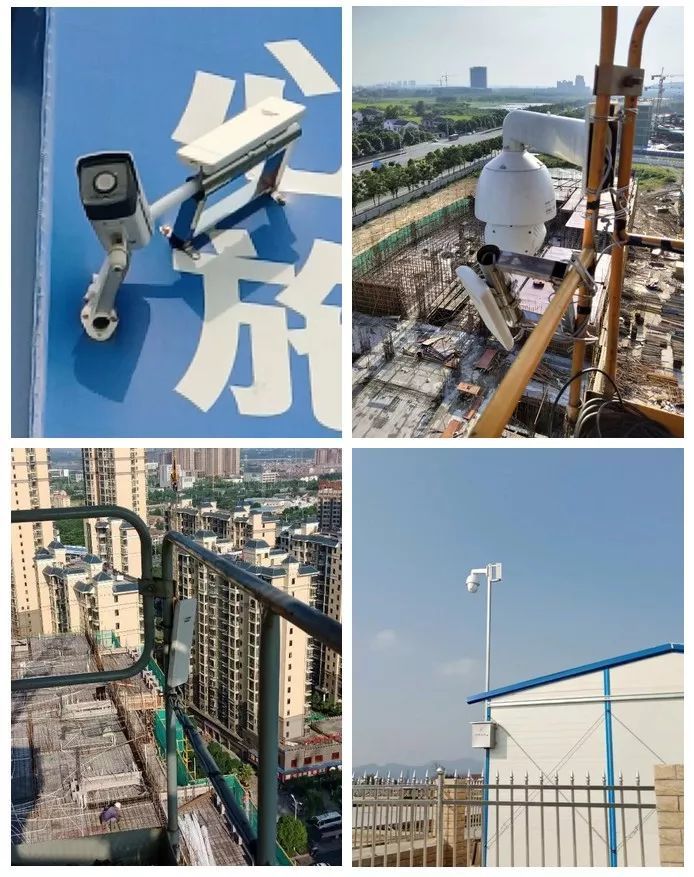

现场图片


工地专用网桥多样化组网方案

产品型号


中心端:DS-3WF01A-5NGE

摄像机端:DS-3WF01C-5NGE
