户外太阳能监控供电系统方案介绍
编辑 :

广州监控安装

时间 : 2018-11-16 15:30 浏览量 : 316

户外太阳能监控供电系统方案介绍

场景介绍

        电在我们生活中的重要性不言而喻。那有的地方没有电怎么办?

        太阳能发电系统在民用生活中主要为广大无电地区居民生活生产提供电力,节能、便利、环保、安全、适用广。简单来理解,只要有太阳,就能有电,是真正的绿色能源,是大自然对我们的馈赠。 短时间而言,太阳能是取之不尽,用之不竭的。数亿年之后......(那到时候才知道了)。太阳能供电系统不用担心不方便拉电线,距离远等等。只要有太阳能供电系统,这些问题都能得到解决。

户外太阳能监控供电系统方案介绍

户外太阳能监控供电系统方案介绍

户外太阳能监控供电系统方案介绍

太阳能供电系统介绍

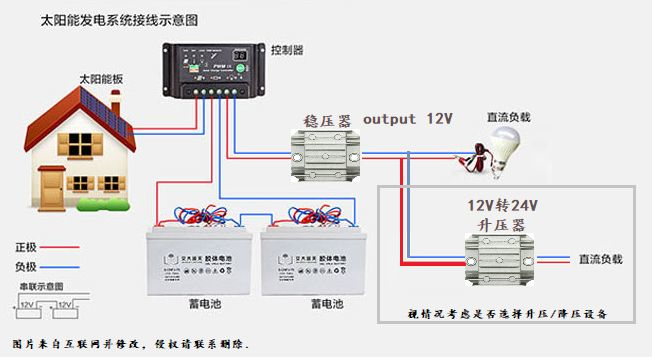

        太阳能供电系统包括太阳能电池板(太阳能光伏板)、太阳能控制器、蓄电池(组)组成、稳压器及一些配件。如果要让太阳能发电系统输出电源为交流220V或110V,还需要配置逆变器。如果电压标准不匹配,有时还需要升压器(12V转24V)或降压器(24V转12V)。

户外太阳能监控供电系统方案介绍

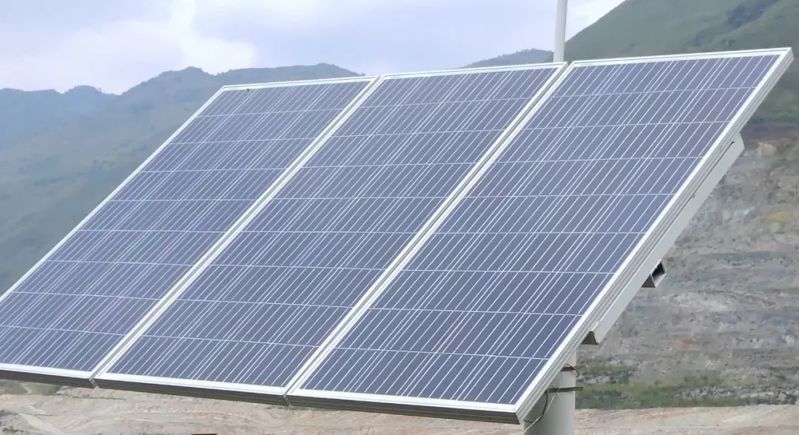

         整个系统的接线核心是控制器,有的控制器直接带标准12V/24V输出,后面就不要使用稳压器。也有的控制器直接会带一个USB口提供5V的电压,给有的设备直接供电,如交换机、光纤收发器等。整个系统涉及的为直流电,接线要注意正负极不要接反。        接下来就看下这次使用的太阳能供电系统。仅提供参考。  首先是单晶硅光伏板,也叫太阳能板,就是用来接收阳光,把太阳能转化为电能的。户外太阳能监控供电系统方案介绍多块太阳能光伏板的连接方式是串联.这里使用两块光伏板接线示意。

户外太阳能监控供电系统方案介绍

单晶硅太阳能板需考虑每块的输出功率,如每块有100W、150W、310W等等。

看需要选择使用多少W多少块。

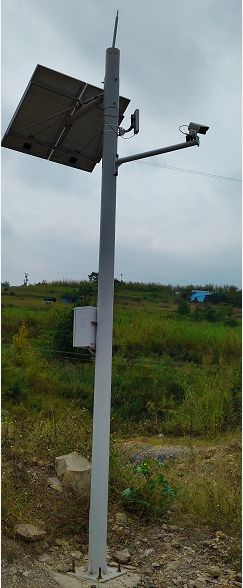

小编这次带枪球方案是配置了两块100W的,共200W。

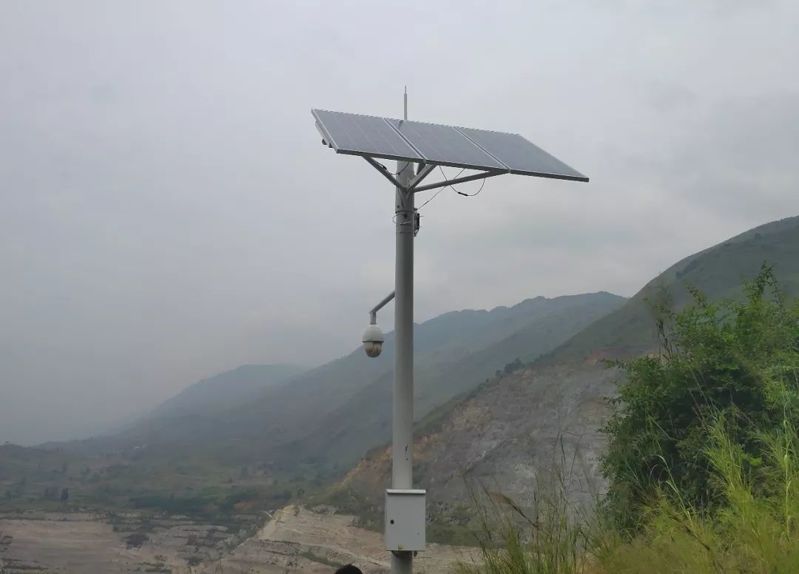

带球机方案是配置了三块150W的,共450W。

注意:电池板安装后不能有任何遮挡,遮挡一个小区域都会造成该区域消耗电量,不能给电池充电。安装的时候还要考虑安装的方向角度等,考虑最大光照时长,最大发挥性能。

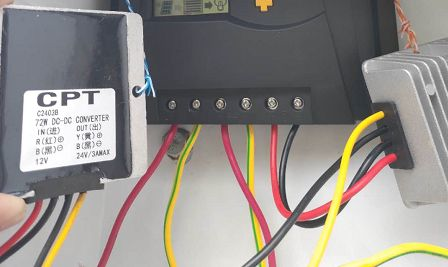

接下来是控制器,一般控制器都会有三组六根线,接光伏板的正负极,接蓄电池的正负极,输出电压的正负极。


如下图,控制器上有很明显的标识。

分别为光伏板正负、电池组正负、输出供电正负。接线的时候注意正负极,接线时先接好电池组的正负极,再接光伏板。相应的控制器上也有开关,控制电的输入、输出等。

户外太阳能监控供电系统方案介绍

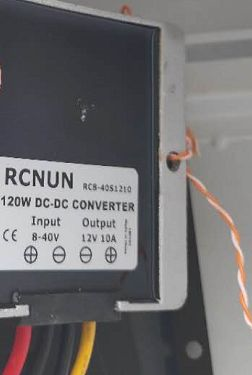

接着这里使用了一个电压转换稳压器,8-40V的输入,12V 10A的输出。

户外太阳能监控供电系统方案介绍

因为要给远距离网桥和球机供电,这里还使用了一个升压设备,12V 转24V。

户外太阳能监控供电系统方案介绍

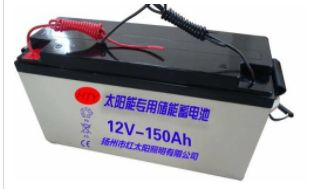

再接下来就是电池组了,电池是用来储能,储能以提供没有光照、晚上、阴天使用。

这里的电池是埋在地下的,就没有拍照了。大概长这样。

户外太阳能监控供电系统方案介绍

多个蓄电池的连接方式也是串联连接


这里先讲下电池的计算,能使用多久?选用多大的电池?

按最大功耗计算,带一个枪机和一个无线网桥,一个12V 50AH的电池可以负载多久?


一般电池的容量单位标识都是安时(AH),摄像机、网桥等一般只会标识最大功率。为了方便大家计算,这里引入一个瓦时(WH)的计算方法,瓦时也是电池的容量单位。12V 50AH的电池瓦时容量是50AH*12V=600WH。简单来理解就是电压(V)X安时(AH)。如果用150AH的电池两组,总的就是300AH,算一下就是3600(WH),这个电池容量很大了。我们来计算一下。

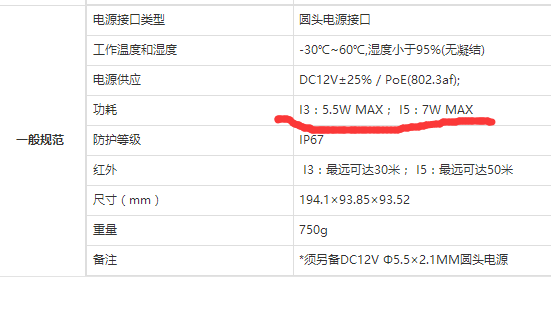

海康某200W枪机,I5的最大功耗7W。晚上开启红外,功耗会增加,白天功耗低。数据来源于海康官网。

户外太阳能监控供电系统方案介绍

腾达5公里无线网桥O3,满载功耗4.3W(O3 1.0版本6W)。

计算如下: 12(V)x50(AH)=600(WH)

600(WH)x0.8=480(WH)

蓄电池的有个放电系数,0.8——电池放电系数(常量)。


如果需要把电池的直流电压转为交流还有个逆变器转换效率

0.9——逆变器转换效率,如12V转220V。还需乘于0.9。

这里直接是直流供电,没用逆变器转220V。


摄像机和网桥总功耗大概11.3W(摄像头7W+网桥4.3W)


480/11.3=42小时,约等于1天18小时,这是小电池的计算,大电池呢?

12(V)x300(AH)=3600(WH)

3600(WH)x0.8=2880(WH)

2880/11.3=254小时,约等于10天。


电池充满一次电可以负载那么多天。而且这里的计算考虑的是最大功耗,实际呢?摄像头功耗没有那么大,不是全天24小时开启红外,可以按照平均功耗计算。枪机白天功率2-3瓦左右,夜晚功耗才会增大。而且太阳能板只要有阳光就能充电。


计算的时候还需考虑一定的裕量,考虑设备的功耗还有中间的损耗。

其他配件

除了以上设备,安装一套完整的太阳能供电系统,还需要立杆、挂杆、支架、地埋箱(电池埋地里,也可安装在立杆的设备箱里)、防水箱(盒)、电缆线、电胶带及一些安装工具等等。

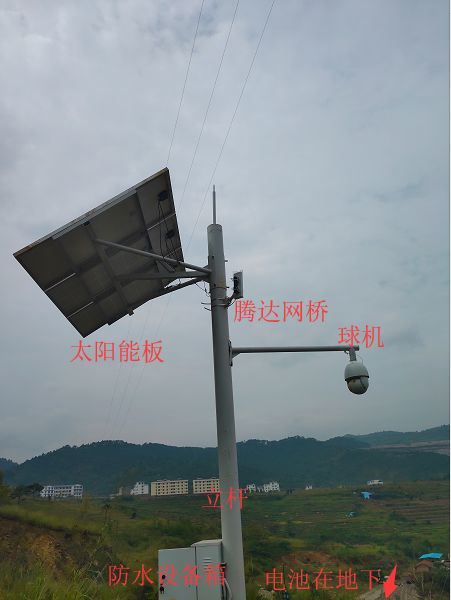

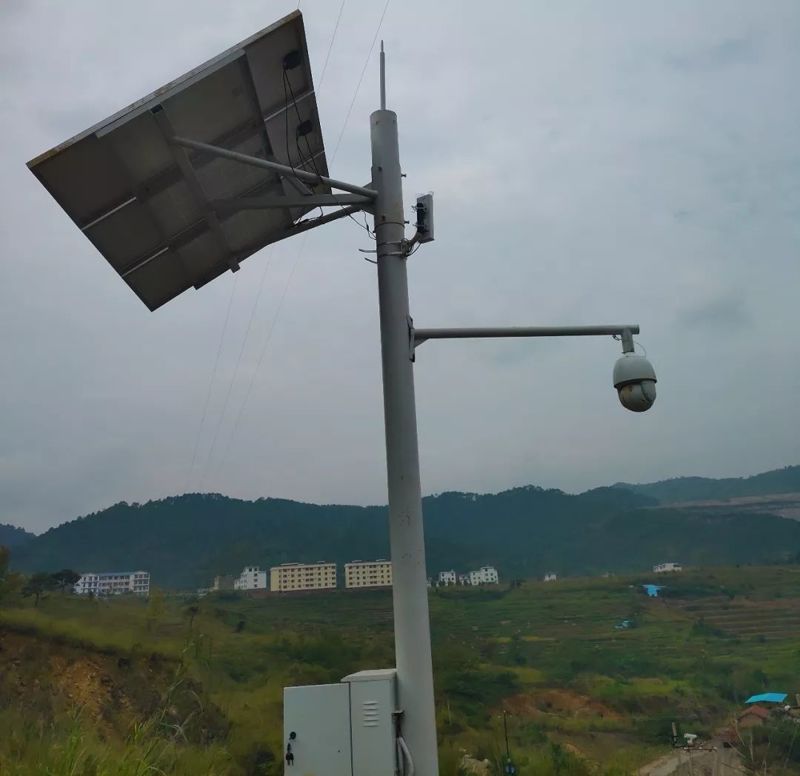

看一个完整的太阳能供电图

户外太阳能监控供电系统方案介绍

户外太阳能监控供电系统方案介绍
