雪亮工程视频监控应用系统解决方案二
编辑 :

广州监控安装

时间 : 2018-11-14 14:28 浏览量 : 132

雪亮工程视频监控应用系统解决方案二

复杂场所监控系统

一是公共复杂场所,包括体育场馆、机场、火车站、码头、汽车站、地铁站、风景旅游区、城市广场、商场、网吧、会展中心、大型超市、公共娱乐场所等;二是各类专业市场,包括花鸟市场、农贸市场、证券交易市场、人才(劳动力)市场、商品批发市场等;三是治安复杂区域,包括特色商品街、城市步行街、水上船只停泊点、流浪乞讨人员聚集区等;四是人口集中区域,包括城中村、居民小区、大型企业宿舍区、农村。


功能分析

这里指的复杂场所大都属于城市中最为复杂的地点,都具有人流量大、流动性强的特点,易成为犯罪嫌疑人的重要作案地点。在重点场所安装监控摄像机,其作用主要体现在以下几点:

(1)打击现行犯罪,各案件高发部位(如火车站、繁荣商业街等)安排专人24小时监看,并与路面警力配合打击现行犯罪;

(2)为案件提供侦查线索;

(3)有效震慑各种违法犯罪活动;

(4)有重大群体性事件或突发事件时,可及时掌握现场情况,为领导实时决策指挥提供参考;


点位设计

(1)在各复杂场所的出入口、大门等与公共道路连接部位、人群易聚集区域、案件易发生区域安装球型摄像机或云台一体化激光摄像机,有条件的地方考虑安装全景摄像机,要求球型摄像机应用自动巡航功能或与全景摄像机联动,及时发现监控区域周边人群聚集、快速移动、起火等治安、刑事类案件发生的特征,提升案件处置的响应能力。


(2)对于复杂场所中重要的进出口(如银行、商场、车站、市场、风景区等进出口)、拐角、人流密集方向考虑部署枪型摄像机,并加入视频智能分析应用功能,主动监控,并提取关键的视频图像信息,方便后续的事件分析和定位。


(3)对夜间照明不足的场所,可考虑使用红外摄像机或增加补光设备,保证24小不间断监控。


(4)指导各复杂场所管理单位建设内部监控系统,加强内部防控措施,同时提高各单位、企业内部管理水平,让社会监控资源与联网系统监控资源相互补充。


重点单位监控系统

一是党政机关所在地和驻地;二是金融、文博、医院、学校、电力、电信等重点单位;三是危险物品生产、销售、存放处和涉枪单位;四是企事业单位;五是监管场所。


功能需求分析

这些场所对每一个城市都十分重要,所以要求其内部设立自己的监控系统,并有专人值班,能够实时调看前端的图像资料。单位监控系统建设单位须自行做好监控图像存储工作;根据各重点部位的实际监控需求,可在高清前端监控点安装补光设备,引入智能视频分析应用。要积极动员单位监控系统参与对社会面治安的动态监控,鼓励有条件的单位监控系统前端摄像机向路面、社区逐步延伸,最大限度发挥单位监控系统的作用。

雪亮工程视频监控应用系统解决方案二

点位设计

(1)在各重点单位的大门、侧门出入口安装枪型摄像机、球型摄像机、云台一体化激光摄像机和全景摄像机组合,既可以记录出入重点单位的车辆、行人的基本特征信息,为案发后的取证快速便捷地提供线索;监控区域周边及时发现突发性案件发生的特征,提升案件处置的响应能力;进一步可以扩大监控范围,用于群体性事件的现场处置。


(2)引入智能分析应用,对重点单位应用周界防护、人员聚集检测、智能跟踪和智能行为分析等功能,提升应急事件的预防处置能力。


(3)在易发生人员上访事件的党政机关门口,安装广播、监听设备,提升案件发生时的现场处置能力。


(4)鼓励有条件的单位监控系统前端摄像机向路面,最大限度发挥单位监控系统的作用;


3.2.3前端智能感知视频摘要

由于技术发展的局限性,大部分的视频监控产品只能“监”,不能“控”。而实际上,“雪亮工程”项目是一个综合性的超大型管理系统,不仅需要满足治安管理、交通管理、应急指挥等需求,而且还要兼顾灾难事故预警、安全生产监控等多方面对图像监控的需求,同时还要考虑报警、门禁等配套系统的集成以及与广播系统的联动,其对“监”、“控”合一、尤其是“控”提出了非常高的要求。


本次项目中,配置的高清治安监控前端如高清枪机,高清球机等,都内置了智能视频分析功能,利用高清前端监控点的高性能DSP处理芯片进行智能分析运算,并且结合前端的高清成像,大大提高系统的智能化以及系统的作战能力。通过智能前端提供的数据,解决了以往多点位监控系统中,后端资源有限、监控效率低、查询困难的问题。


雪亮工程视频监控应用系统解决方案二

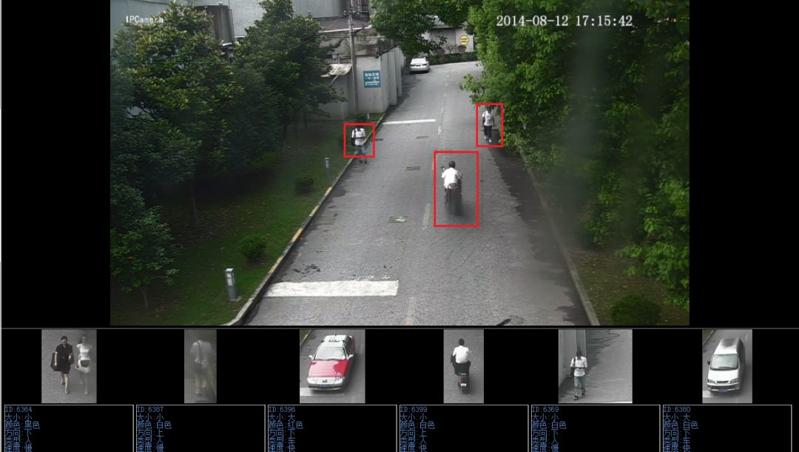

前端智能视频分析摘要

前端智能摄像机启用视频智能分析功能后,可以实时的检测和分析视频图像上的物体,对运动目标可以区分人车类型并抓拍相应的图片,同时形成智能分析的结构化描述信息,比如物体的类型,颜色,速度等。这些信息可以实时的展示在监控摄像机的控制页面上,同时也会上报到系统平台,进行统一的记录和存储。

雪亮工程视频监控应用系统解决方案二

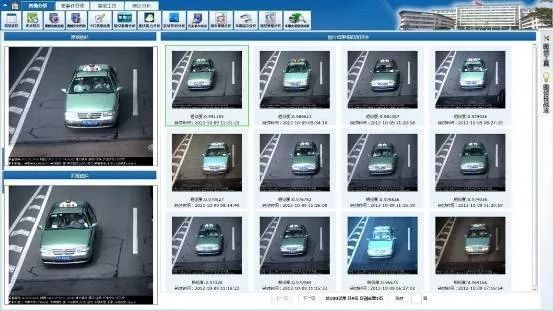

对前端抓拍数据的检索应用

智能高清前端摄像机的选择实用、高效,可大大提升图像视频信息应用的实战能力,枪机、球机以及智能跟踪系统均拥有对于监控场景中所有运动目标物的提取及特征分析功能,将原本普通的视频“活化”。不仅可对运动目标物可进行人、车类型分类,同时可对运动目标的颜色、尺寸、方向、速度等特征进行分析提取,以快照和结构化数据的方式在系统呈现。结合智能数据的应用。



3.2.4典型点位部署

重点单位出入口

(一) 党政机关驻地点位部署

雪亮工程视频监控应用系统解决方案二

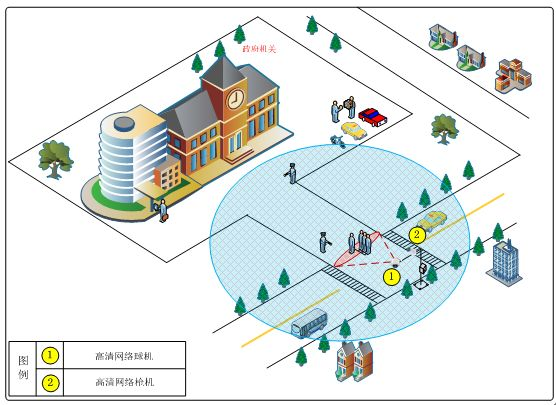

党政机关驻地出入口(一类目标)

布点说明:

在党政机关驻地出入口大门外部署一台高清网络球机,如图1号摄像机;可控制云台镜头进行变焦和转动,查看党政机关大门和附近人员、车辆的局部细节。同时部署一台高清网络枪机,如图2号摄像机;可查看所有进出党政机关人员、车辆的局部细节。通过动静结合、合理部署,对党政机关起到全面的安全防范作用。

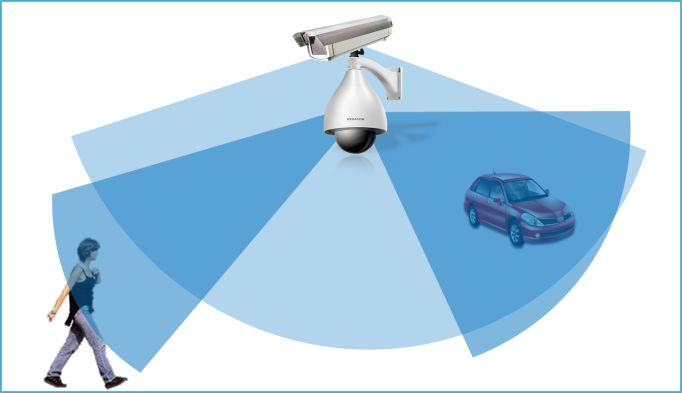

建议在重点监控区域部署枪球联动智能跟踪系统,枪机负责全景拍摄,并对全景画面进行智能分析,识别运动的人、车、物;球机根据枪机识别的结果进行跟踪,并快速变焦,将人、车、物的细节拍摄清楚。这样可以覆盖非常广阔的区域,也不遗漏小细节。如下图所示:


雪亮工程视频监控应用系统解决方案二

枪球联动

(二) 民生重点单位点位部署

雪亮工程视频监控应用系统解决方案二

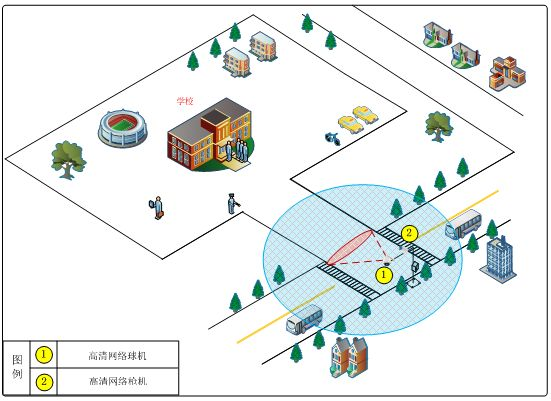

学校出入口(二类目标)

布点说明:

民生重点单位,以学校为例,在出入口大门外部署一台高清网络球机,如图1号摄像机;可控制云台镜头进行变焦和转动,查看学校附近人员、车辆的局部细节。同时部署一台高清网络枪机,如图2号摄像机;可定点监控所有进出学校人员、车辆的局部细节。通过动静结合、合理部署,对学校起到全面的安全防范作用。

建议在案件高发区域建设智能分析系统,如枪球联动智能跟踪系统,枪机负责全景拍摄,并对全景画面进行智能分析,识别运动的人、车、物;球机根据枪机识别的结果进行跟踪,并快速变焦,将人、车、物的细节拍摄清楚。这样可以覆盖非常广阔的区域,也不遗漏小细节。


(三) 重点社会单位点位部署

雪亮工程视频监控应用系统解决方案二

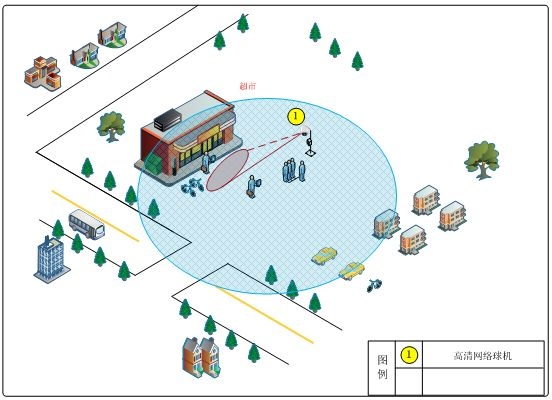

(四) 小型超市出入口(三类目标)

布点说明:

重点社会单位,以超市为例,在出入口部署高清网络球机,如图1号摄像机;可监控超市大门口大范围环境,并查看所有进出人员、车辆的局部细节。


治安复杂区域

(一) 城市地标性广场点位部署

雪亮工程视频监控应用系统解决方案二

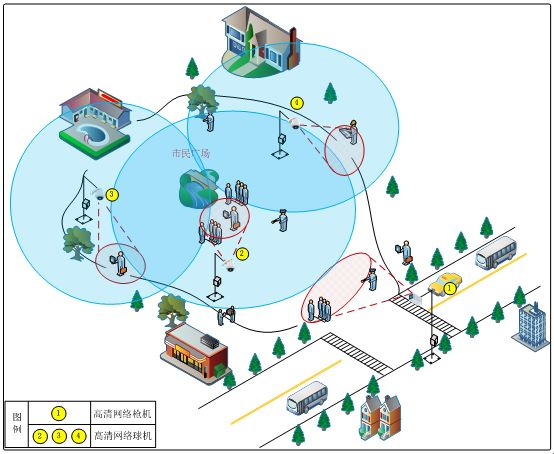

城市地标性广场(一类目标)

布点说明:

在广场出入口部署高清网络枪机,如图1号摄像机。主要定点监控广场出入口过往人员及车辆情况,在广场内可部署高清网络球机,如2、3、4号摄像机所示,高清网络球机可查看大范围全景、局部细节、人员面部特征和车辆车牌号码等,同时也可控制云台镜头进行变焦和转动,监控人员容易聚集和重点关注的区域。通过高清网络球机、高清网络枪机结合的方式,确保了广场的视频图像覆盖。

建议在案件高发区域建设智能分析系统,如枪球联动智能跟踪系统,枪机负责全景拍摄,并对全景画面进行智能分析,识别运动的人、车、物;球机根据枪机识别的结果进行跟踪,并快速变焦,将人、车、物的细节拍摄清楚。这样可以覆盖非常广阔的区域,也不遗漏小细节。


公园景区点位部署

雪亮工程视频监控应用系统解决方案二

公园景区(二类目标)

布点说明:

在公园景区内部部署高清网络球机,如图1号、2号摄像机。高清网络球机监控目标主要为景区内人员容易聚集的区域,同时可控制云台镜头进行变焦和转动,查看大范围全景、局部细节、人员面部特征等。在公园景区出入口部署高清网络枪机,如3号摄像机所示,可监控进出公园景区人员面部特征。通过高清网络球机、高清网络枪机结合的方式,确保了公园景区人员密集区域的视频图像覆盖。


 城市道路路口

主干道交叉路口点位部署

雪亮工程视频监控应用系统解决方案二

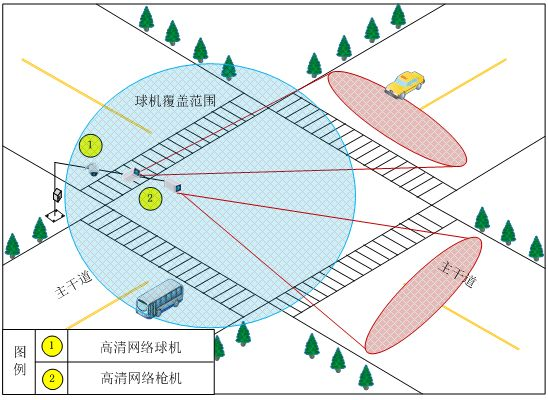

主干道大路口(二类目标)

布点说明:

主干道交叉路口,在路口部署一台高清网络球机,如图1号摄像机;可控制云台镜头进行变焦和转动,查看路口附近人员、车辆的局部细节。同时针对每一条道路部署一台高清网络枪机,如图2号摄像机;实现道路路口的定点监控,通过动静结合、合理部署,对路口起到全面的监控。

次干道交叉路口点位部署

雪亮工程视频监控应用系统解决方案二

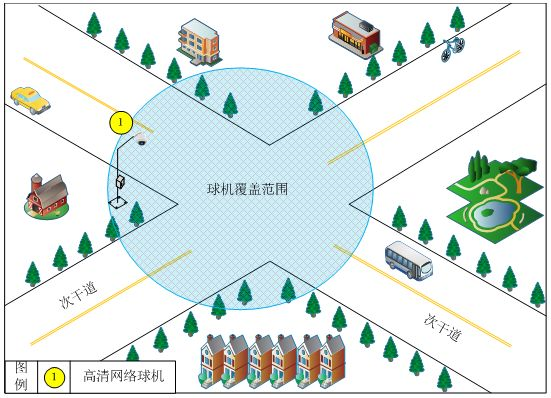

次干道路口(三类目标)

布点说明:

次干道交叉路口,在路口部署一台高清网络球机,如图1号摄像机;可控制云台镜头进行变焦和转动,查看路口过往车辆及人行道过往行人的细部特征。


街道社区

雪亮工程视频监控应用系统解决方案二

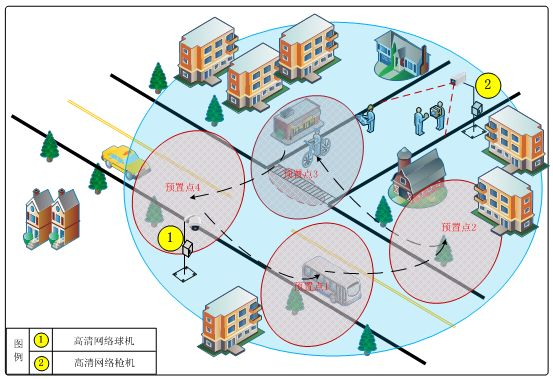

街道社区(三类目标)

布点说明:

在街道社区出入口部署一台高清网络球机或者车辆卡口摄像机,根据小区出入口和周边情况设置多个预置点,设定巡航扫描,对多个关注区域和部位进行监控。在街道社区内路口部署人员卡口摄像机,监控进出人员。


四、平台建设设计

4.1平台基础服务

4.1.1视频接入服务

视频接入服务主要实现对模拟、数字、网络等各种类型的以及不同厂家的设备前端视频设备的接入、协议转换等,统一地按照国标GB/T28181协议接入到平台中去。主要包括:设备注册、设备注销、网络协议转换以及控制协议转换功能。


4.1.2报警接入服务

报警接入服务主要实现对门禁、防盗报警、巡更、可视对讲以及各种传感器等各类型的以及不同厂家的设备前端报警设备的接入、协议转换和封装等,统一地按照国标GB/T28181协议接入到平台中去。主要包括:报警设备注册、报警设备注销、报警管理以及报警接受设置功能。


4.1.3视频转发服务

转发服务单元要求遵循国标GB/T 28181-2011的定义与要求,提供媒体流转发服务。流媒体分发服务器接收来自SIP设备(包括IPC、HD-SDI、DVR、DVS、NVR、IPSAN等)、联网协议转换网关或其他流媒体分发服务器等设备的媒体数据,并根据应用服务器的指令,将这些数据转发到其它单个或者多个SIP客户端(包括解码器、客户端等)和媒体服务器。媒体转发/分发单元的主要功能及实现要求主要包括:视频转发、智能路由、负载均衡、级联管理以及协议转换功能。


4.1.4视频转码服务

视频转码服务主要实现各种设备或平台之间流媒体数据格式的转变,使非标的视频格式符合国标GB/T28181中规定的媒体编码格式的要求。以及根据不同的应用场景提供不同的码流的视频格式,以实现对最小占用网络带宽资源。支持将非SIP 监控域设备的媒体数据转换为符合GB/T28181中规定的媒体编码格式的数据。平台中视频压缩编解码应符合GB/T28181的相关要求,采用视频编解码标准H.264/MPEG-4。主要包括:媒体传输协议双向转换、媒体数据编码格式双向转换、移动终端视频转码、负载均衡以及视频转码管理。

4.1.5视频存储服务

视频存储服务,用来管理录像的存储,包括对前端设备的录像计划配置,集中存储的录像计划配置。主要包括:配置录像存储位置、视频存储、存储检索、录像计划模板编辑、支持录像计划和补录功能、清盘策略和录像优先保留权以及录像完成后提示录像结果功能。

4.1.6业务调度服务

业务调度服务,存储并实时更新系统配置管理子系统中所配置的网内各级流媒体之间的网络连接拓扑,当收到终端模块的视频请求时,先判断接入终端所属机构权限、视频权限,验证通过后,根据路径选择算法选择一条当前在线的最短路径的流媒体服务给终端连接使用。主要包括:数据管理、请求处理、在线事务处理、热备事务处理以及心跳事务处理功能。

4.1.7地图联动服务

地图联动服务通过提供地理信息服务平台来实现用户对服务、图层、数据的管理,同时提供大量的服务接口(比如说属性查询服务,空间查询服务,路径分析服务,瓦片地图服务,地形图,三维地图,遥感影像地图等)来实现对业务系统的支撑。上层应用中均提供对应API包进行调用,适配器层根据配置规则调用不同的适配器实现以兼容不同GIS引擎。在视频专网里,主要采用ArcGIS引擎,可通过相关地图开发工具如AcrGIS等进行地图上层应用的开发,可以与视频专网中的PGIS平台进行地图应用的集成。

4.1.8平台管理服务

雪亮工程视频监控应用系统解决方案二

设备管理服务

对接入平台的所有设备进行统一的编码,设备编码规范遵循国标GB/T28181规定。接入设备认证根据不同情况采用不同的认证方式。对于非标准SIP设备,通过网关进行认证。组织机构的管理,包括组织机构的添加,删除,修改,为本组织的通道分组,根据本组织的所有通道的不同监控职能,进行分组管理。负责平台所辖的设备资源的添加与管理,包括本组织的监控前端设备、服务器、监视屏组、平台其它控制管理设备等,可以在系统内,对所有的前端设备进行远程的参数配置,修改设备的参数,通道的参数等。为保证所添加的服务器已经正确安装,可在程序中查看服务器的运行状态,以确保设备的正常运行。


在线配置服务

实现对视频转发服务器、视频存储服务器、数字解码器、SIP信令网关、流媒体转发、视频网关等服务器设备的配置与管理;实现各服务器和设备的添加、删除、远程注册、认证管理;实现远程配置接入设备的参数,配置参数保存到服务器设备上,实现服务器设备批量配置和升级、实现远程重启。


时钟同步服务

主要是实现 NTP 协议对全网设备时间同步,平台内的IP网络接入设备应支持SIP信令的统一校时,接入设备应在注册时接受来自SIP服务器通过消息头Date域携带的授时。平台内的IP网络服务器设备应支持NTP协议的网络统一校时服务。网络校时设备分为时钟源和客户端,支持客户/服务器的工作模式;时钟源应支持TCP/IP、UDP及NTP协议,能将输入的或自身产生的时间信号以标准的NTP信息包格式输出。


存储管理服务

平台存储管理服务主要提供对摄像机视频的存储管理和录像查看、检索等功能。主要包括:存储注册、存储配置、数据转存、吞吐量负载控制以及权限控制功能。


系统管理服务

系统管理服务主要包括:字典管理、机构管理、统一权限管理、用户管理及身份认证、设备分组授权、数据管理、系统日志管理、系统服务配置、告警联动策略、统计分析服务、CA数字证书管理以及信息发布管理功能。


后台管理服务

后台管理服务主要包括:摄像机标注、接口服务配置、、视图管理等服务。


4.2“雪亮工程“系统应用设计

实战应用业务服务,主要包括视频监控业务服务、图像侦查应用业务服务、指挥调度业务服务以及运维管理业务服务。

4.2.1视频图像应用基础构建


图像资源主目录库

实战业务平台的构建和使用需要首先建设基础的图像资源目录库,管理图像资源,含视频监控等所有的图像资源的详细信息,包括名称、设备位置信息、经纬度、可能的现场照片、设备厂商、设备型号、建设时间、设备朝向、联系人、联系电话等信息,建立符合国家标准的目录库;建设政府部门图像资源目录库,管理政府部门建设的视频监控资源信息;建立社会图像资源目录库,管理社会单位建设的视频监控资源信息。

雪亮工程视频监控应用系统解决方案二

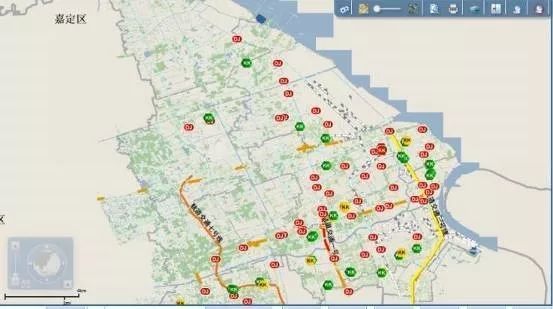

地图建设和资源路网关联

实战应用系统依靠平台提供的电子地图系统,可支持丰富的图像综合应用功能,除了支持电子地图分层显示和地图的放大、缩小、漫游、全图显示等基础功能外,还具备多种方式设备选择、空间信息基础管理、基于路网模型和智能快速搜索引擎的作战指挥。可以再系统上实现基础的治安视频监控业务功能。


 GIS基础功能

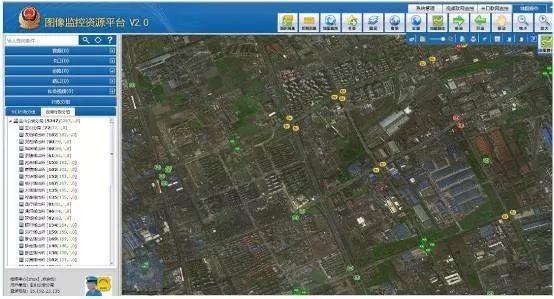

支持矢量图层和影像图层

系统采用标准图层格式,并且兼容其他图层格式转换。平台支持矢量图层和影像图层,并且支持在两个图层间的透明切换。


雪亮工程视频监控应用系统解决方案二

雪亮工程视频监控应用系统解决方案二

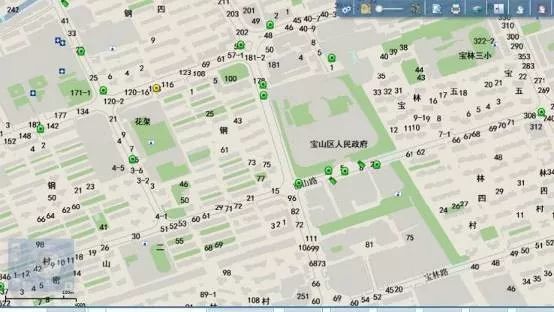

地图常用操作

平台GIS地图常用操作,包括地图拖框放大、滚轴放大、拖框缩小、滚轴缩小、地图漫游、全图显示、比例尺显示、地图前进后退、图层加载、图层卸载、自定义图层显示、地图鹰眼、地图面积量算、地图距离量算、地图打印等功能。


地图逐级定位

系统提供地图逐级定位功能,地图逐级定位利用系统预定义的地图显示等级设置,在不同的显示等级下和进行地图定位时,可选择不同的预设显示等级进行定位、支持在不同的显示等级下对地图逐级定位。

雪亮工程视频监控应用系统解决方案二


雪亮工程视频监控应用系统解决方案二

地图逐级定位
