监控开关电源分类
编辑 :

广州监控安装

时间 : 2018-11-15 14:26 浏览量 : 129

监控开关电源分类


■开关电源架

仅有整流功能而不具备直流配电及电池输入功能,与直流屏等可组成大容量直流供电系统


■组合开关电源

机架内具有整流、交直流配电、电池输入、控制等功能在内的完整机架,用于容量较小的系统


开关整流器的工作原理

监控开关电源分类

开关电源主要特点

重量轻、体积小

效率高(达90%以上)

功率因数高(大于0.92)

稳压精度高达0.2%

噪音低

维护方便

可靠性强

扩容方便

调试方便

便于实现集中监控、无人值守

对交流输入电源要求低

自动化程度高

存在高频谐波干扰

控制电路复杂


直流供电系统的设备


交换局内直流供电设备主要有高频开关电源整流器和与之配套的交流配电屏、直流配电屏,蓄电池组以及直流-直流变换器等。


移动基站或光缆、微波中继等通信站由于直流负荷通常较小,故多采用集交流配电、开关整流器和直流配电于一体的组合式开关电源。

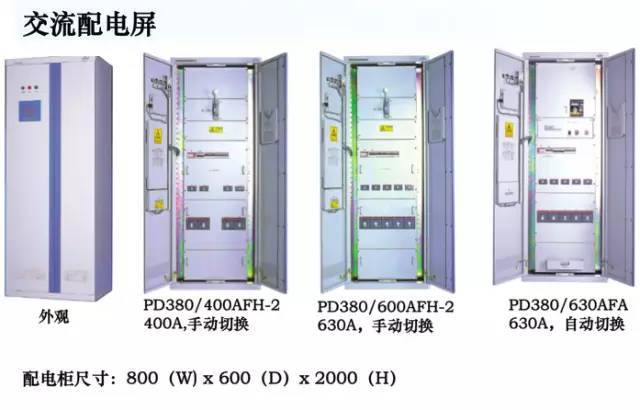

交流配电屏

监控开关电源分类

用于高频开关整流器及其他通信用电设备的交流配电屏,主要作为交流电源的接入与负荷的分配。


具有两路交流电源引入,能进行主、备用电源转换,对两路交流电源有自动转换要求的电路必须具有可靠的机械及电气连锁。


输出负荷分路可根据不同用电设备的需求而定。


对有照明分路的配电屏,应有保证交流照明分路和直流事故照明分路,并有自动转换装置。


具有过压、欠压、缺相等告警功能以及过流、防雷等保护功能。


交流屏应能够提供反应供电质量和交流屏自身工作状态的监测量,如三相电压、电流值,市电供电状态,主要分路输出状态等,并上送监控模块。

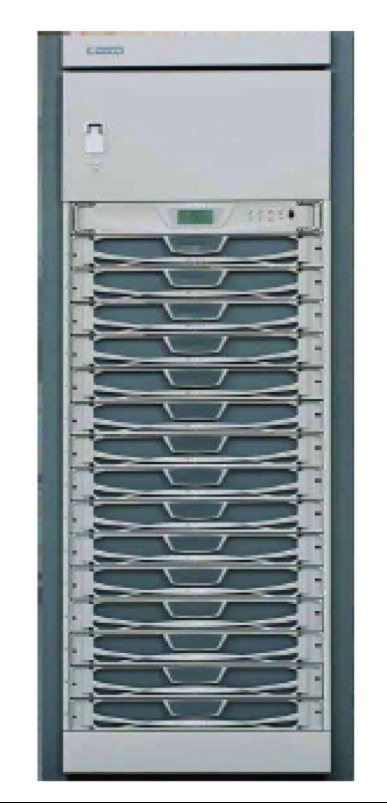

高频开关整流架

监控开关电源分类
高频开关整流架主要由若干个整流模块和监控模块组成一单独机架。


高频开关整流器是将从交流配电屏引入的交流电整流为通信设备所需的直流工作电源,其输出端与直流配电屏相连接,并通过直流屏的相应端子与蓄电池组和通信设备相连,对蓄电池组浮充电并向通信设备供电。

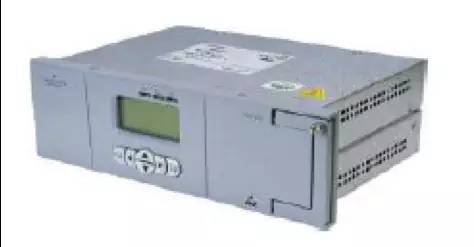

监控模块

监控开关电源分类

是高频开关电源系统中的智能装置,对系统的运行进行统一的管理。


该模块通过内部通信接口,根据预定的工作程序,对开关整流模块、交、直流配电屏及电池的运行状态进行实时监视、控制和管理


通过RS232/485外部接口纳入上一级监控管理系统,发送并接受相应的信息,执行监控系统的命令。


完成对各种参数及运行信息的存贮,维护人员在现场进行运行参数的调整,将系统的运行状态与参数进行实时的显示等。


直流配电屏

直流配电屏位于整流器与通信负载之间,主要用于直流电源的接入与负荷的分配,即整流器输出、蓄电池组的接入和直流负荷分路的分配。


主要功能为:

可接入二组蓄电池。

负荷分路及容量可根据系统实际需要确定。

具有过压、欠压、过流保护和低压告警以及输出端浪涌吸收装置。

对于蓄电池充放电回路以及主要输出分路能够进行监测。

移动基站所用的直流配电部分具有低电压和电池切断保护功能。

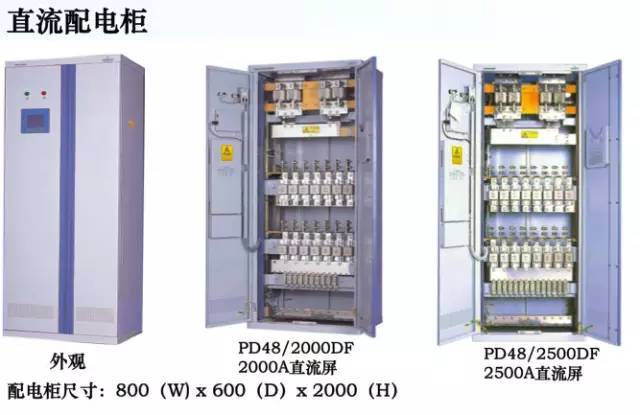

直流配电柜

监控开关电源分类

直流-直流变换器

监控开关电源分类

直流-直流变换器(DC-DC)是一种将直流基础电源转变为其他电压种类的直流变换装置。


目前通信设备的直流基础电源电压规定为-48V,由于在通信系统中仍存在-24V(通信设备)及±12V、±5V(集成电路)的工作电源,因此,有必要将-48V基础电源通过直流-直流变换器变换到相应电压种类的直流电源,以供各种设备使用。

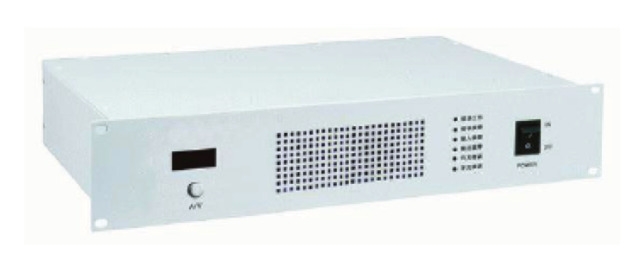

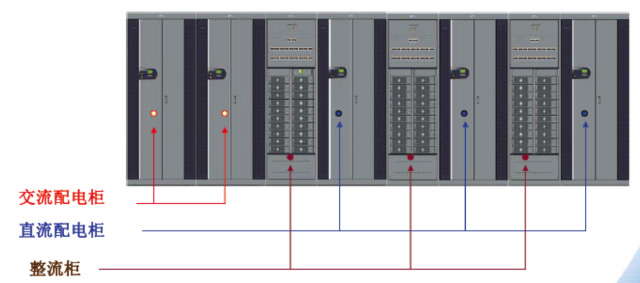

分立式开关电源

监控开关电源分类
监控开关电源分类
监控开关电源分类

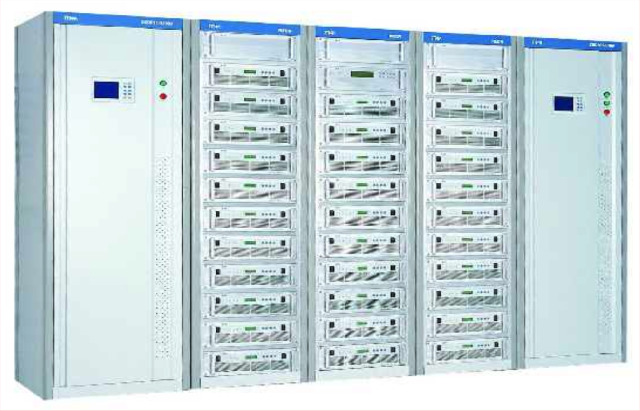

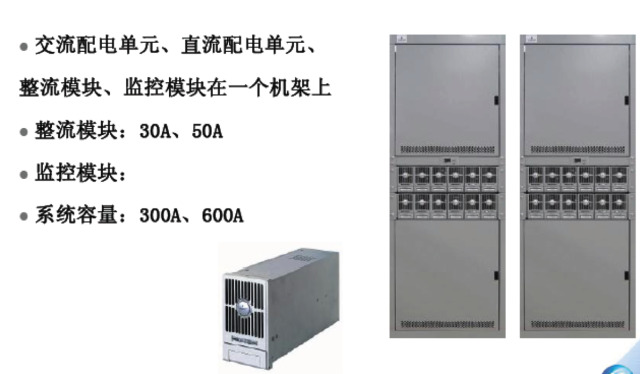

组合开关电源

监控开关电源分类

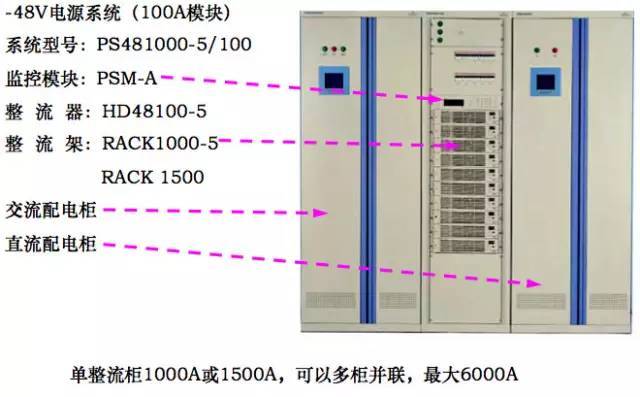

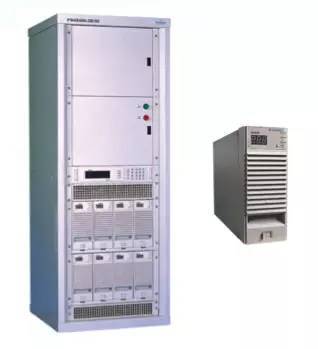

-48V电源系统(50A模块)

系统型号:PS48400-2C/50

整流模块:HD4850-2,2900W

监控模块:PSM-A11

系统容量: -48V/400A

外形尺寸:600x600x1600

监控开关电源分类

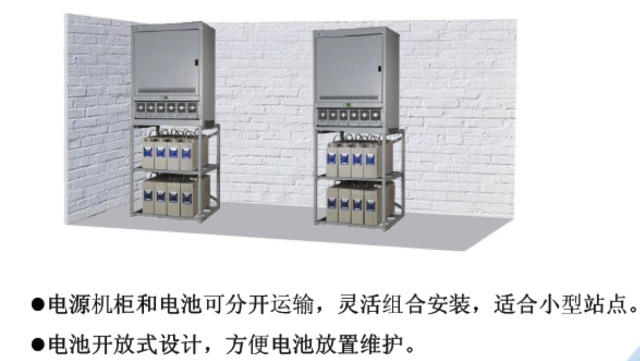

一体化电源

监控开关电源分类

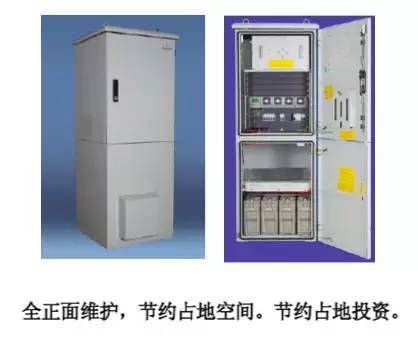

室外型开关电源

监控开关电源分类

工作温度范围:

-40℃~+45℃(北方型)

-10℃~+45℃(南方型)

湿度范围:5~100%

防水防尘:

设备仓IP55;

电池仓IP34
