防雷接地系统
编辑 :

广州监控安装

时间 : 2018-11-16 08:25 浏览量 : 89

防雷接地系统


雷电过电压产生

直击雷

感应雷

线路来波

地电位反击


雷电过电压造成的后果

电磁污染

电磁干扰

设备损坏

系统崩溃

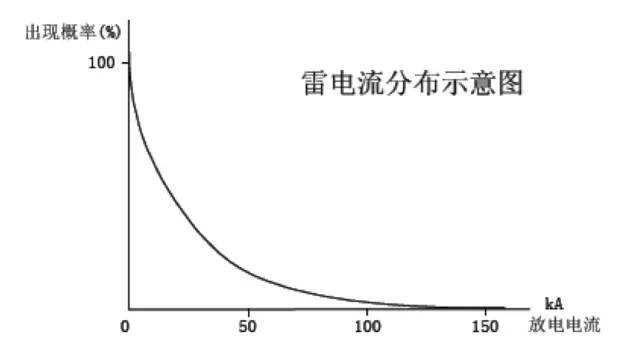

雷电防护目标

自然界中一次雷击的放电电流很大,从几十千安到几百千安。如果要防护所有可能发生的雷电,代价十分巨大。

合理的防护目标是:防止和减少雷电对通信设备造成的危害,确保人员安全和通信系统的正常运行。确保绝大多数情况下系统的安全正常,个别情况下雷电故障能限制在较小的范围内。

防雷接地系统

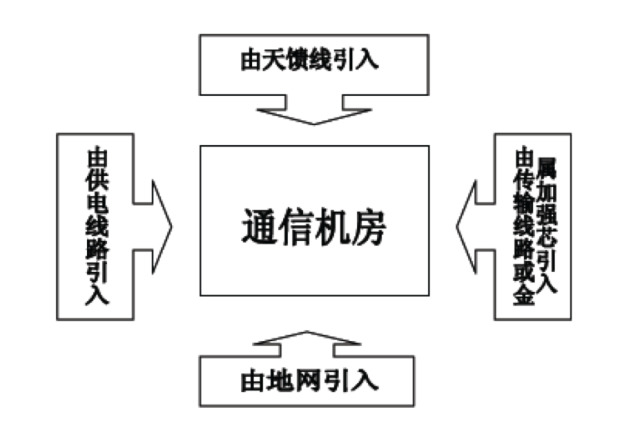

雷电危害的途径

防雷接地系统

雷电防护的基本原则

确保人身安全

执行规范综合防护

安全性、可靠性并重

合理投资


接地系统分类

根据规范要求,交直流电源系统和建筑物防雷等都要求接地,各种接地的分类一般可分为工作接地、保护接地和防雷接地。工作接地又分为直流工作接地和交流工作接地。防雷接地也称过电压保护接地。

直流工作接地:也可称为电信接地或功能接地。最常见的有开关电源和蓄电池正极接地。

交流工作接地:在交流电力系统中,运行需要的接地(如中性点接地等)称为交流工作接地。最常见的有三相四线中的零线接地。

保护接地:保护接地的作用是防止人身和设备遭受危险电压的接触和破坏,以保护人身和设备的安全。

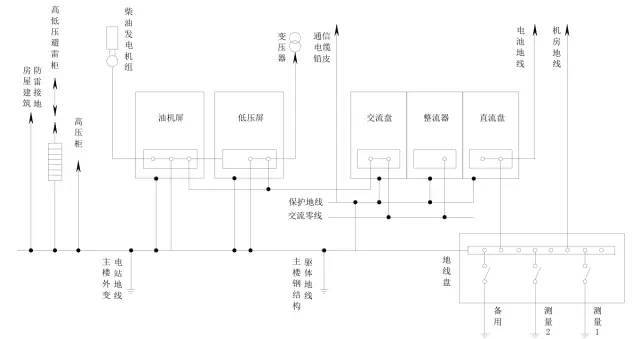

接地系统图

防雷接地系统

接地网简图

防雷接地系统

接地方式

■通信设备的保护接地

机房内通信设备及其供电设备正常不带电的金属部分、进局电缆的保安装置接地端以及电缆的金属护套均应做保护接地;

数字通信设备的机架保护接地,应从接地总汇集线或机房内的分接地汇集线引入,并防止通过布线引入机架的随机接地,天线、馈线的上端和进入机房的入口处均应就近接地。


■通信电源的接地

电力室的直流电源接地线必须从接地总汇集线上引入;

机房的直流电源接地垂直引入线长度超过30m时,从30m处开始,每向上隔一层与接地端连接一次;

在电力变压器高、低侧,除应设保安防雷装置外,宜采用三相五线制引入电力室。该变压器机壳与低压侧中性点汇集后,就近接地,中性线不准安装熔断器;

引入大楼的交流电力线宜采用地下电力电缆,其金属护套的两端均应做良好接地;

大楼内所有交直流用电设备均应采取接地保护。交流保护地线应从接地汇流线上引,严禁采用中性线作为交流保护地线。


电力电缆及断路器


电力电缆


电力线分类

裸电线:表面不带绝缘层的导体,分为电工圆铜杆、电工圆铜线、电工铝线、镀锡圆铜线、电工扁铜线、铜及铝母线、硬铜绞线、铝绞线、钢芯铝绞线、防腐钢芯铝绞线;

铜、铝绞线:由多股单芯实体导线绞制而成,用于室外高、低压架空线路;

铜、铝母线:分为圆母线及矩形母线,矩形母线载流量大,广泛用于高、低压配电设备的屏间连接母线、屏内电气元器件的布线及用于直流电源供电的电源屏到通信设备的电源馈线,最小截面积15*10mm、最大截面积120*10mm,当需承载较大负荷电流时,可采用两根或多跟并接;

绝缘电线:在导体外面包有绝缘层的电线,有橡胶及聚乙烯(PVC);

绝缘电线分为硬导线和软导线,硬绝缘导线一般作为室内外架空明敷线路、建筑照明管路敷设线路、建筑设计的水泵及风机电动机管路敷设的电源线路、配电盘柜间的配线线路、铜铝绞线用于室外高低压架空线路。

电力电缆:用于固定敷设的电力传输和电力配电线路,不同型号的电力电缆可以适用于不同的敷设方式,如直埋、穿管、架空走线架、地槽及隧道等,分单芯、双芯、三芯、四芯、五芯等;

预制分支电缆:具有安装简单、环境要求低的特点,广泛应用于住宅楼、宾馆、医院、商场、工厂配电系统、公路、桥梁、隧道的照明系统,在通信枢纽工程中,预制分支电缆主要用于高层建筑照明、空调配电。费用较高,电缆制作需进行现场实地查勘,电缆制作完成后如安装地点进行变更,原制作的预制分支电缆不能使用;

控制电缆:绝缘材料均采用聚乙烯(PVC)绝缘(有单护套、双护套及铠装),按使用场所及用途分为一般控制电缆、屏蔽控制电缆和多芯屏蔽电子计算机电缆。控制电缆的额定电压分为450/750V和0.6V/1KV两个等级,分别适用于相应电压等级的电器控制电路、监控电路、保护电路及电源信号的引接等;

控制电缆的截面积系列为0.7、1.0、1.5、2.5、4、6、10mm2 ,推荐的芯数系列为2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、42、44、48、52等。

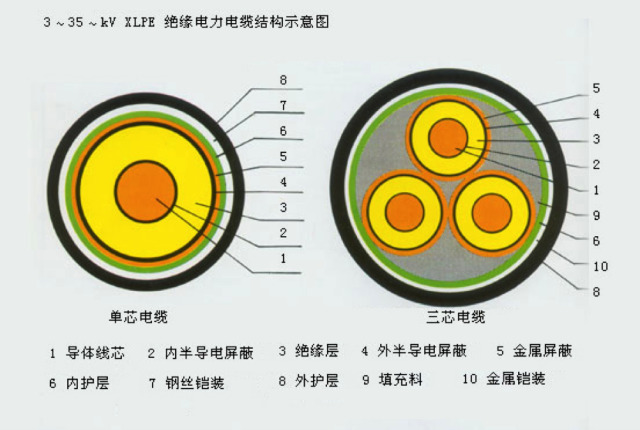

电缆结构

防雷接地系统

电缆由导体(电缆芯线)、绝缘层和保护层(护套)组成;

导体:电缆的芯线,材料是由铜或铝材制作,由多股小截面积导线组合而成,具有一定的柔韧度;

绝缘层:材料分为匀质和纤维质两类;

匀质材料:有橡胶、聚乙烯等,聚乙烯绝缘层具有很好的防潮性,但受温度、环境的影响较大,长期在高温及恶劣环境中使用容易老化,从而降低使用寿命;橡胶绝缘层不耐油,耐高温性能差,在高电压下橡胶容易受电晕作用而产生裂缝,适用于低压配电。橡皮绝缘电缆柔韧性好,能在寒冷气候下敷设;

纤维质材料:棉、麻、丝、绸、纸等,此材料不加处理极易吸水,为提高电缆的防潮性能,使用纸绝缘材料必须进行油浸(滴流和不滴流),绝缘层外采用金属护套;

保护层(护套):作用是增加电缆机械强度,使电缆敷设时绝缘层不受损伤,电缆护套分单护套和双护套两种;

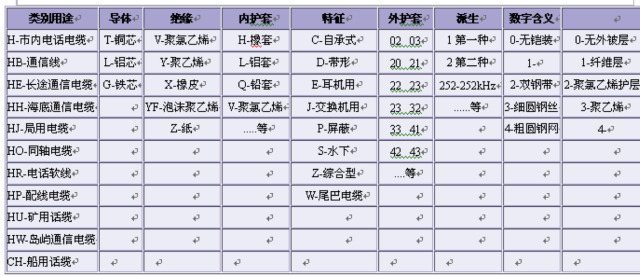

电缆命名

防雷接地系统
防雷接地系统

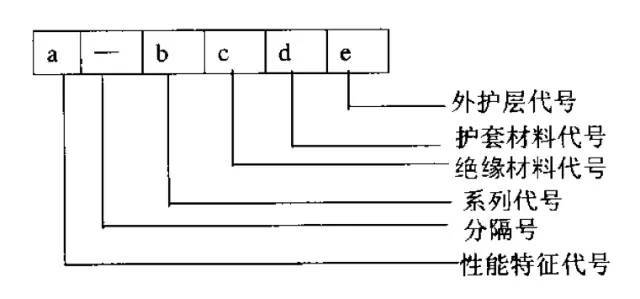

电缆型号

通常通信电力电缆均采用的是铜芯阻燃聚氯乙烯绝缘护套软电缆RVVZ-600(1000):

常用单芯电缆RVVZ-600(1000):10、16、25、35、50、70、95、120、150、185、240、300mm2。

常用二芯电缆RVVZ-600(1000) :10、16、25、35、50、70、95、120、150、185、240mm2。

常用三芯电缆RVVZ-600(1000):1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm2。

常用四芯电缆RVVZ-600(1000):3*1.5+1*1、 3*2.5+1*1、 3*4+1*2.5、  3*6+1*4、   3*10+1*4、  3*16+1*6、   3*25+1*10、 3*35+1*10、 3*50+1*16、  3*70+1*25、 3*95+1*35、 3*120+1*50、 3*150+1*70、3*185+1*95、3*240+1*120mm2

常用五芯电缆RVVZ-600(1000):        3*1.5+2*1、 3*2.5+2*1、 3*4+2*2.5、  3*6+2*4、   3*10+2*4、  3*16+2*6、   3*25+2*10、 3*35+2*10、 3*50+2*16、  3*70+2*25、 3*95+2*35、 3*120+2*50、 3*150+2*70、3*185+2*95、3*240+2*120mm2。


断路器


空气开关型号规格

根据电流分:

1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A等系列。

常用的有:

6A、10A、16A、20A、32A、63A、100A等系列。

根据极数分:

单极、双极、3极、4极。

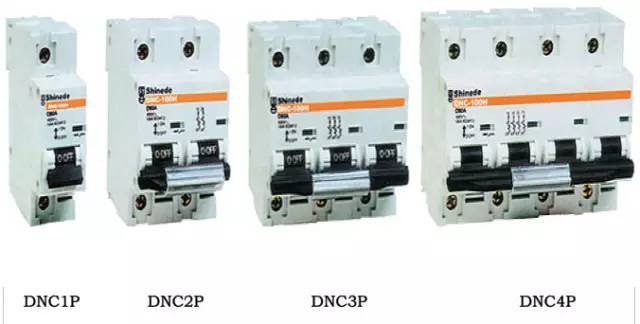

DNC系列小型断路器

防雷接地系统

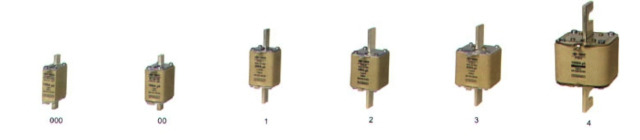

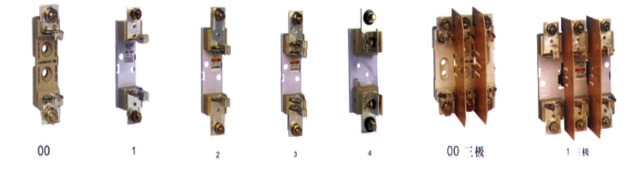

RT20系列高分断能力(HRC)刀型触头熔断器


防雷接地系统

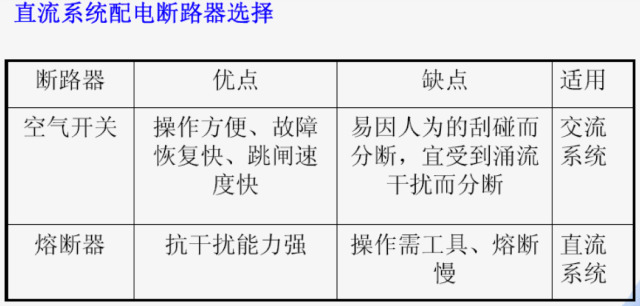

低压熔断器的选择

防雷接地系统

动力环境监控系统


监控系统的作用

通信局(站)电源、空调和环境集中监控管理系统(以下简称监控系统)是提高通信局(站)电源系统稳定、可靠、安全供电和集中维护管理的一个重要环节。监控系统的目标是对监控范围内的电源系统、空调系统和系统内的各个设备及机房环境进行遥信、遥测、遥控、遥调,实时监视系统和设备运行状态,记录和处理监控数据,及时检测故障并通知维护人员处理,实现电源、空调的集中维护和优化管理,提高供电系统的可靠性和通信设备的安全性,达到通信局(站)少人或无人值守。同时对通信局(站)的基本环境参量(如温湿度、水浸、门禁等)进行检测,及时发现火灾、水灾和非法入侵,保卫通信机楼安全。具体内容为:对各种电源、空调、动力设备的运行状态及机房环境参数实行集中监控。


监控对象

动力设备:高低压配电、通信机房的电源、整流器、稳压器、油机、逆变器、 蓄电池组、UPS以及太阳能供电设备、风力发电设备等。

防雷接地系统

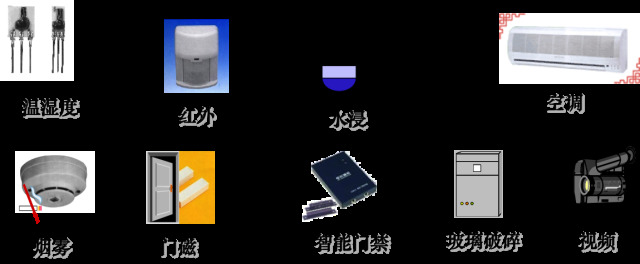

环境参量:温度、湿度、烟感、红外、玻璃破碎、水淹、门磁开关、智能门禁、手动报警开关、空调以及各个局站的现场视频等。

防雷接地系统

名词解释

监控中心Supervision Center(SC):本地网或者同等管理级别的网络管理中心。

区域监控中心Supervision Station(SS):区域管理维护单位。

监控单元Supervision Unit(SU):监控系统的最小子系统,由若干监控模块和其它辅助设备组成,监控范围一般为一个独立的通信局(站)或大型局站内一套相对独立的电源系统。

监控模块Supervision Module(SM):完成特定设备管理功能,并提供相应监控信息的设备。

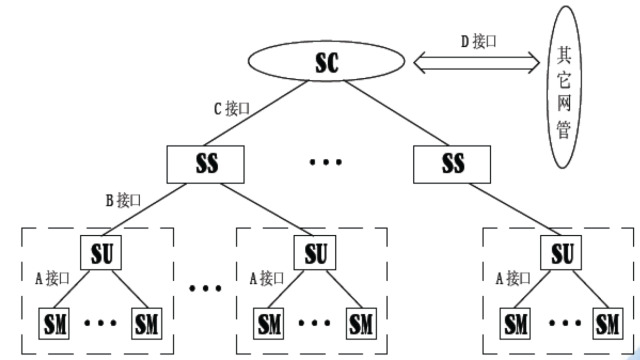

监控系统三级网络结构和接口

防雷接地系统

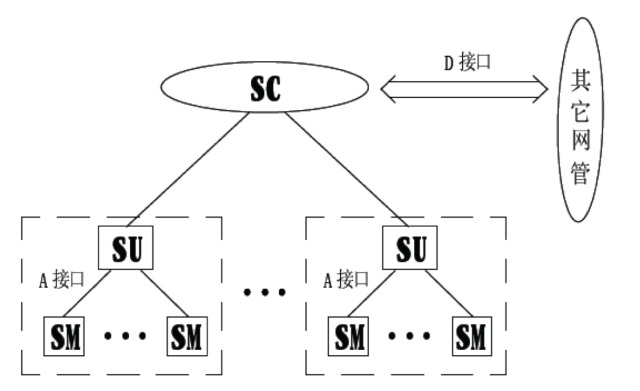

监控系统两级网络结构和接口

防雷接地系统

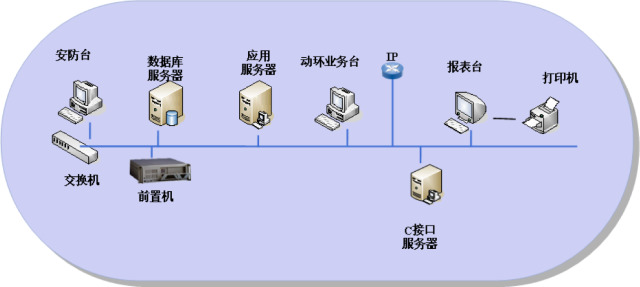

监控中心PSC/SC

防雷接地系统

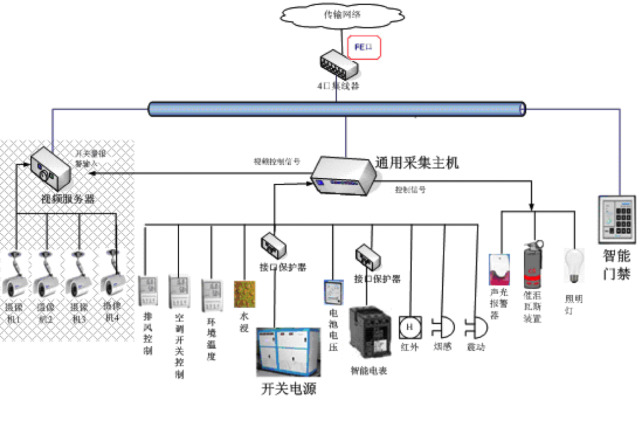

基站现场监控单元SU

防雷接地系统

组网方式

■在监控系统中,省监控中心(PSC)与监控中心(SC)之间、监控单元(SU)与监控中心(SC)之间传输通信应根据实际的传输资源状况,选择稳定、可靠、合理的传输组网方式

单向链形组网

E1双向保护环方式

IP组网

无线组网

E1单独组网


■组网建议

对于具有E1传输资源的基站,若E1传输资源丰富并能够组成E1传输环路保护的,应首选独立E1或E1双向保护环组网

如果条件不具备的,可选择E1单向链组网。采用E1传输组网时,优选基于IP组网的方式

对于提供IP传输的基站,建议使用IP组网方式

对于边际站等传输资源匮乏、又需要进行动力环境监控的基站,可以采用无线传输方式组网
