如何选择合适的交换机?
编辑 :

金龙安防科技

时间 : 2018-11-22 11:29 浏览量 : 135

 如何选择合适的交换机?

交换机参数


背板带宽,是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。背板带宽标志了交换机总的数据交换能力,单位为Gbps,也叫交换带宽。一台交换机的背板带宽越高,处理数据的能力就越强。

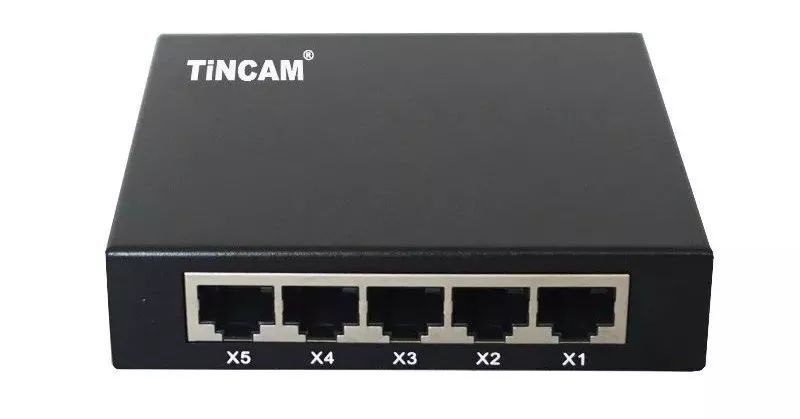

如何选择合适的交换机?

背板带宽计算

端口数*端口速度*2=背板带宽,以华为S1724G为例,该款交换机有24个千兆口。背板带宽=24*1000*2/1000=48Gbps。


背板带宽≤标称背板带宽,那么交换设备在背板带宽上是线速的,也称无阻塞。

转发性能


包转发率,也称端口吞吐量,是指路由器在某端口进行的数据包转发能力,单位通常使用pps(包每秒)来衡量。一般来讲,低端的路由器包转发率只有几K到几十Kpps,而高端路由器则能达到几十Mpps(百万包每秒)甚至上百Mpps。

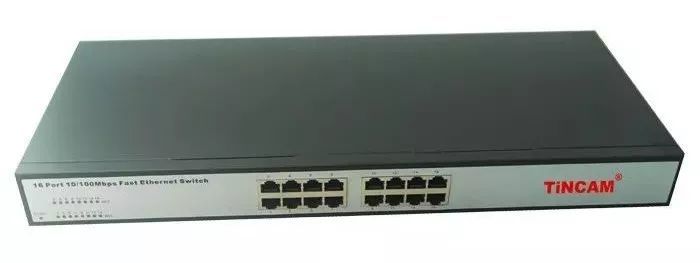

如何选择合适的交换机?

包转发率计算

满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率 (1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps,1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps)。


以华为S2700-26TP-SI为例,该交换机有24个百兆口,两个千兆上联口。包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。


整机转发率≤标称包转发率,那么交换设备在整机转发上是线速的,也称无阻塞。


如何选择合适的交换机?案例

如果5个IPCAM接入一个交换机,我们一般情况下是使用一个8口交换机,那么这个8口交换机是否满足要求? 那么我们至少计算这个交换机3个方面的能力。


1

计算背板带宽

背板带宽: 端口数*端口速度*2=背板带宽,8*100*2=1.6Gbps/S。


2

计算包转发率

包交换率: 端口数*端口速度/1000*1.488Mpps=包交换率

8*100/1000*1.488=1.20Mpps/S,有些交换机的包交换率有时计算出不能达到此要求,那么就是非线速交换机,当进行大容量数量吞吐时,易造成延时

3

计算带宽是否够用

级联口带宽: IPCAM的码流*数量=上传口的最小带宽4.5*5=22.5Mbps/S,通常情况下,当IPCAM带宽超过45Mbps时,建议使用1000M级联口。

选型


1、为了管理方便,可选WEB管理型交换机;

2、由于视频流量较大,可选线速交换机;

3、视频数据有突发性的特点,交换机缓存越大越好;

4、交换机的流量控制功能;
