网络机柜理线工艺
编辑 :

广州监控安装

时间 : 2018-11-21 14:27 浏览量 : 97

网络机柜理线工艺

电源线、电话线、网线等纷乱错杂,理线工作成了施工人员的又一项重要任务。网络布线用线缆将所有设备连通起来,形成一个完整的运行系统,整个布线系统完善、整洁才能保证整体通畅。本文将对理线工艺进行简要说明,相关的需要注意的工具和事项也将一一介绍。

网络机柜理线工艺


综合布线中理线是工程的最后一步,也是关乎后期使用、维护的重要一步。理线直观地反映了综合布线服务商的技术水平专业度。为了布线美观、实用,施工人员通常会整理线缆并分类捆扎,具体的理线方法分为两种,一是正向理线,二是逆向理线。

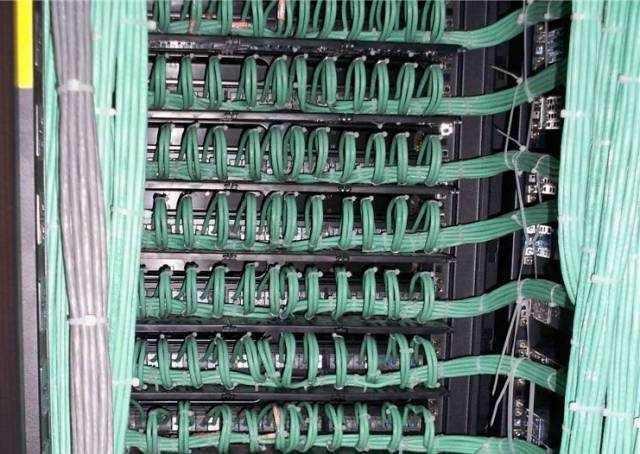

正向理线

正向理线是在配线架端接前进行理线。以机房的进线口为开端,逐段整理线缆,直到配线架的模块端口为止。理线后再对线缆进行端接和测试。

正向理线中每个点的线缆都整齐有致,不会出现线缆交叉的情形。自机房或者网络区的进线口到配线机柜的水平双绞线以每个16/24/32/48口配线架为单位,捆扎成水平双绞线线束。每一束中所有的双绞线都是平行的,线束间也保持平行(短距离内的平行双绞线所产生的线对间干扰不会影响总体性能,因为桥架和电线管中铺设线缆的大部分距离,这部分是散放的,因此不会产生过多干扰)。在每个模块后侧从线束底部将模块所对应的双绞线抽出,核对标签后固定在模块后的托线架上或者穿到配线架的模块插口。

正向理线常用于机房理线,理线后的效果整体整齐、平行,视觉上给人整洁有序、美观的感受。虽然正向理线的方法避免了线缆交叉的情况,但如果线缆在理线或穿线前受损坏,理线后测试网络不通的话则需要重新更换,这就给施工人员带来额外的工作量,重复理线和捆扎的过程中也更容易出现线缆的损坏。因此,采取正向理线的方法前要先确定线缆和穿线施工的质量水平再进行施工。只有在基本上不会出现重新端接的基础上开始正向理线才会尽量顺利地完成理线工作。

网络机柜理线工艺

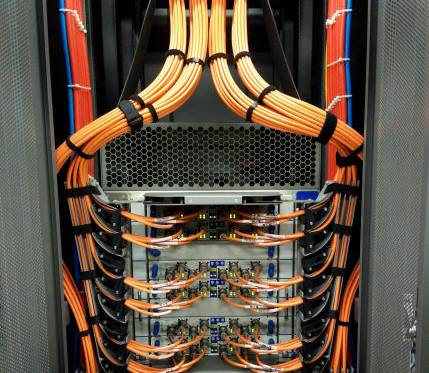

逆向理线

逆向理线和正向理线的过程相反,是在配线架的模块端接完毕并通过链路测试后再进行理线的方法。理线时,先从模块端口开始逐渐向外理线,同时桥架内也进行理线。

从逆向理线的介绍来看,优点显而易见。由于是通过测试之后进行理线,也就保证了线路通畅,不必担心机柜后侧的预留线缆长度,更不用担心因为某根双绞线测试不通而重新理线的情景。逆向理线不可避免的也存在着缺点,逆向理线的方法通常以人工理线为主,凭借人的眼和手去完成理线,费时费力。且测试后进行理线,由于两端(进线口和配线架端口)都已经固定,中间的线缆会产生大量的交叉混杂,两个固定端中间必然有一处是散乱的,不是在下进线处就是在上进线处。

网络机柜理线工艺

理线工具、辅件包括:

管槽、桥架、理线夹、理线器、桥架固定器、钢钉线卡、扎带、轧头、胶布、标签纸、水晶头及电工设备、线缆端接工具箱等。


网络机柜理线工艺

上图为Basec1U线缆管理器

注意事项:

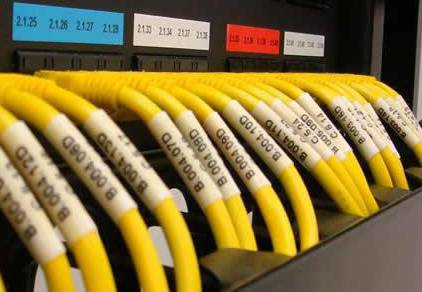

1、线缆端接理线中,标签纸的使用很重要。大型企业机房对理线标签的要求更是清晰、整洁,能让管理人员一目了然。理线整齐,标签清晰明了是为后期维护时一一对应端口打下基础,节省后期维护的费用和时间。

网络机柜理线工艺

2、理线时注意轻拉轻放,切忌生拉硬拽。通过多种工具捆扎处理,在能使用理线工具的情况下,尽量不用手操作,保证线缆不破皮、不打结、不扭绞,理线后“横平竖直不交叉”。

3、条件允许的情况下,能用线卡就不使用扎带。扎带比较一次性,后期拆检需要剪断,容易划伤线缆。黑胶扎带和魔术贴扎带等相对而言比尼龙扎带要更实用,扎带捆扎既不能过紧也不能太松。

4、理线完成后进行测试和检验,保证线缆链路的通畅。即使逆向理线已经先行测试过,连线完成后仍要再测试,以确保日常运行无碍。
