视频监控图像上墙有几种方案
编辑 :

广州监控安装

时间 : 2018-11-29 10:54 浏览量 : 242


视频监控图像上墙有几种方案


视频监控系统普及的今天,几乎没人愿意每天盯着小小的电脑监视器,且显示的视频路数无法满足实际要求,因此,搭建一个可以集中监控的电视墙环境,几乎成了每个监控项目都必须要解决的问题。那么,针对市场上五花八门的视频监控上墙解决方案,我们来做一番比较。

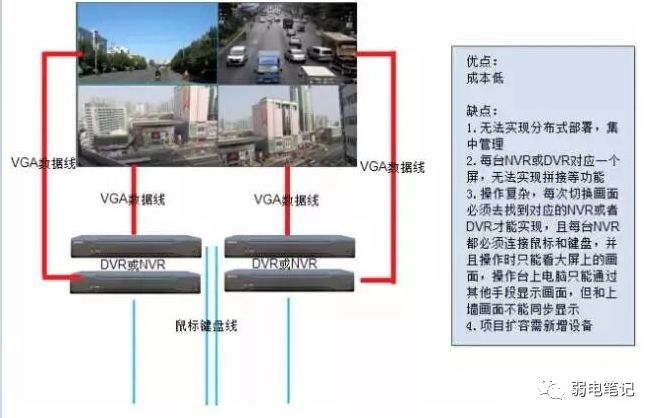

一.使用 DVR 、NVR 直接显示上墙


视频监控图像上墙有几种方案


这种办法是成本最低廉的,但这里有不少限制:



无法实现分散点的集中上墙。譬如连锁经营的酒店,如果我在总部建立一个集中上墙的环境,这个就很麻烦了。这里面要考虑的地方非常多,包括网络环境、映射、带宽、码流等。



不能随意控制,要控制只能去操作那个DVR。如果一台DVR上设置好了16路摄像机,当你想控制某个画面时,你还得记住它在哪个DVR上,然后到那个DVR上去操作鼠标。

安装视频监控系统




布局环境上的影响非常大。譬如专业的上墙环境,放置设备的机柜在电视墙后面,而需要用电视墙前面的操作台坐席来控制大屏。这个时候,用这个办法显然就很麻烦了,因为你不可能把DVR放在大屏后,而拖了好多个长长的鼠标线到操作台坐席上。

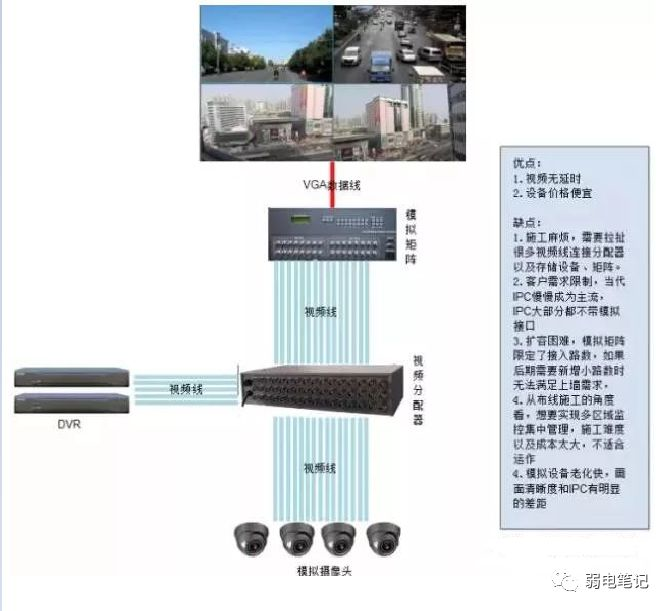

二.使用模拟矩阵


视频监控图像上墙有几种方案


常见的结构图如上,这种应用场景下,应该说是一种专业上墙办法了。大家可以看出,虽然模拟矩阵本身不贵,但要使用大量的视频线,甚至光端机,而且必须要从摄像机所在位置拉线到中心来,这个施工成本会非常高。更重要的一点是,这种办法更适合模拟摄像机和DVR,但高清网络时代,大部分IPC根本没有视频输出,那么这种办法就会陷入死局,这也是传统的模拟矩阵厂商在高清时代碰到的一个最大挑战。


三.使用解码器


解码器真是一个很虚幻的概念,目前市场上,99%的解码器都是由DVR/NVR底板做成的,甚至连程序都不变,几乎都没有独立的SDK协议。这样来看,使用解码器的方案其实和使用DVR和NVR的方案没有根本区别,这种情况下,它的优劣点也非常清楚了,这里就不赘述了。


四.使用数字矩阵


数字矩阵是一款将前端数字视频信号进行解码上墙的中高端解码设备,其信号的输入端为千兆网口,输出端为标准的VGA/DVI/HDMI视频接口,可直接连接显示屏,也可连接拼接控制器。它除了拥有模拟矩阵和解码器的全部功能之外,还具有更多的功能和更强的解码能力。可以支持不同厂商的DVR、DVS、IPC、NVR设备同时解码上墙,并具有视频切换、画面分割、画面拼接、轮循显示、云镜控制、录像回放、报警联动等功能,它的优势有:



  ·兼容性好



  通过插件技术,利用私有协议或SDK,能完美兼容不同厂商的各种DVR、DVS、IPC、NVR等前端数字视频设备



  ·支持画面拼接

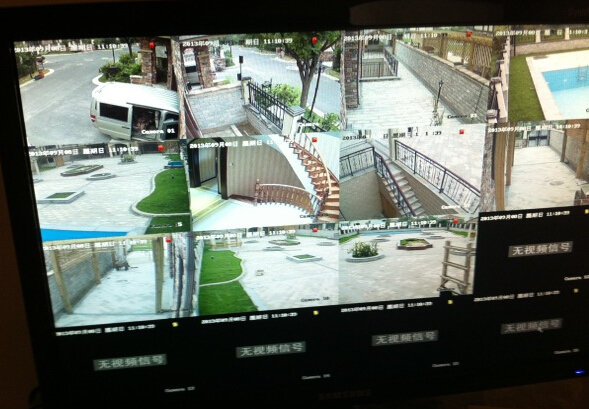

视频监控图像上墙有几种方案

  采用先进的软拼接技术,无需再额外配置拼接控制器、拼接矩阵或拼接盒,只要通过鼠标点击,就可轻松实现2*2、2*3、3*3、3*4等多屏拼接,既方便,又节省成本。



  ·报警联动上墙



  结合锐眼专用视频联动报警主机或第三方网络型报警主机,可实现视频联动报警上墙,对前端有报警信号产生的关联摄像头的视频进行弹窗上墙显示,并用声音和颜色提醒用户。



  ·支持更多的输入



  不同于普通数字矩阵只有几十路的输入限制,由于采用“平台+数字矩阵”的组合,支持128路、256路或更多的视频输入,能满足各种上墙规模项目的需要。

      现如今,数字矩阵更多的应用于会议系统,因为数字矩阵的最大优势就在于:其可以加入多种视频信号,比如摄像头、DVD 、VCR、实物展台、台式电脑,很多的笔记本信号等等,也可以输出多种视频信号给显示终端:投影机了,拼接屏,液晶显示屏等。

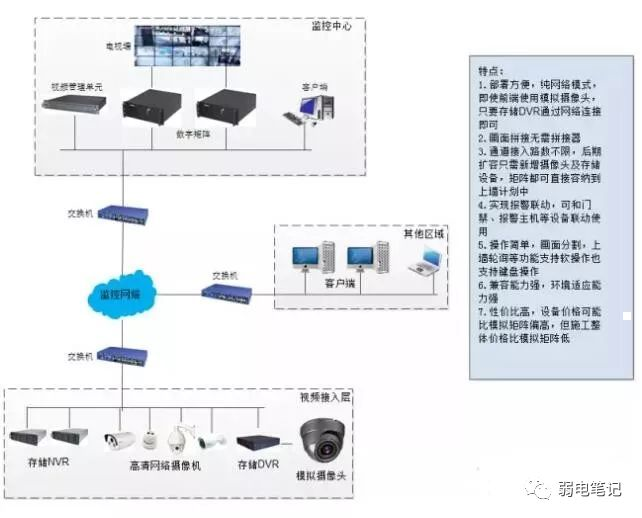

  常见的应用示意图如下:

视频监控图像上墙有几种方案


五.使用拼接控制器


从基础功能来说,矩阵只是实现信号切功能,一路信号切换显示在一个显示设备,而拼接控制器除了能够实现信号切换,还可以在多块屏上显示完整的一路信号。但是现在产品功能集成度越来越高,你有的功能我也有,像混合矩阵就可以实现拼接功能,产品间的界限没有那么明显了,估计最后就合并成一个图像信号处理设备就搞定一切了。



六.使用监控综合平台一体机


这个东东就厉害了,也是很多大厂主推的产品,从这个产品就可以看出大厂们蚕食细分市场的野心。

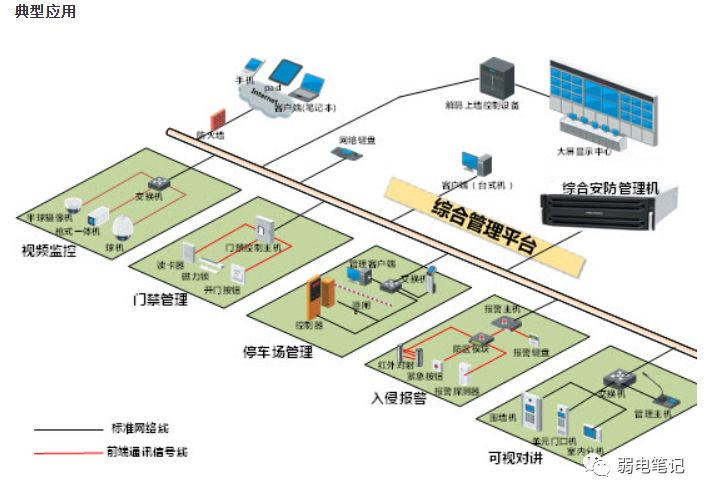

简单来说这种设备就是视频服务器+硬盘录像机+编码器+解码器+视频矩阵+集成平台软件,是不是感觉好像达文西的要你命3000,终极杀器,我们来看看某大厂的一体机功能说明:


综合安防管理平台,包含视频监控、门禁、可视对讲、入侵报警及停车场等多个子系统,系统之间深度融合,实现集成化、数字化、智能化的综合管理,为客户提供灵活、便捷、可靠、稳定的高效优质管理服务,适用于小区、商场、超市等场所的中小型项目。


功能特性——


  • 高性能服务平台


单设备最大支持2000路视频、500个门禁、2000户可视对讲、20车道管理规模;

支持多级多域管理;

平台支持10000个用户管理、500个用户在线接入,50个用户并发登录;

单设备支持128路~256路2M码流并发录像,32路2M视频回放下载;支持128~256路并发转发;

视频监控图像上墙有几种方案

  • 全面管理

整合视频监控、入侵报警、门禁、可视对讲、停车场、巡查子系统;

支持大屏管理、报警上墙、回放上墙、场景管理、预案管理等电视墙功能;

支持通过国标28181协议进行平台级联;

支持智能Smart后检索、视频质量诊断;

支持门禁反潜回、双门互锁、多重认证、首卡开门等高级应用;

支持可视对讲的对讲监控、对讲通信、远程开门、信息发布等功能;

支持停车场出入口管理,支持现金、微信、支付宝支付;支持手持终端移动收费;

支持登记商户信息,用于展示优惠券使用情况,并支持优惠券抵扣;

支持车牌云端矫正,提高出入口车牌识别准确率;

支持多种形式巡查点,包括:门禁点、监控点、IO输入、RFID标签等;

支持PC客户端、WEB网页、iOS/Android手机客户端、网络键盘、iPad大屏控制客户端等多种控制方式;


  • 高效存储服务

提供3U16盘位/4U24盘位的大容量存储空间,最大支持6TB硬盘,可级联扩展柜,实现堆叠、级联容量扩展;

设备底层支持磁盘检测及修复机制,提高磁盘使用效率;

支持RAID 0、1、3、5、6、10、50、VRAID多种RAID模式,以及全局热备和局部热备,多重数据安全保护;

支持存储设备级N+M备份;


视频监控图像上墙有几种方案

1.监控摄像头在保证其监控范围不收影响的前提下,其安装高度主要考虑在室内还是室外了,室内监控摄像头的安装高度保证在2.5~4m为宜,室外则保证在3.5~10m之间即可(具体安装还是要根据现场情况而定),电梯轿箱内安装在其顶部,与电梯操纵器成对角处,且监控摄像头的光轴与电梯的两壁及天花板成45度角为宜。

2.现场线路全部布设完成后,给整个监控系统通电调试,调试合适后,固定安装。



3.现场如果有强电,避免其干扰监控摄像头,应将摄像头与地绝缘隔离。



4.对于非“一体机”的监控摄像头,在整个安装过程中尽量避免打开镜头。



5.如有必要,室外安装监控时要采取防雷措施。



6.摄像头安装时,为了避免监控画面抖动,一般安装在较坚固的墙面上。



7.调试红外灯要夜间进行。



8.为了不影响监控摄像头的正常转动,应给从摄像头内引出线缆应留有1m左右余量。



9.考虑到红外一体摄像头的工作电源开启与否主要根据安装在红外灯板上的光敏电阻来控制的,因此尽量避免直射光源。



10.必需保障红外灯的工作指标,如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。一般的供电电源要达到2A,才能保证夜间红外灯的正常工作。



11.安装过程中为了避免弄脏镜头,避免用手直接触碰镜头。



12.为了避免维修时麻烦,在选用BNC头时,选好的BNC头。
