平安乡村监控中心解决方案
编辑 :

广州监控安装

时间 : 2018-11-21 09:20 浏览量 : 117

平安乡村监控中心解决方案


第一部分 系统概述

    随着乡村现代化建设的进程,乡村规模不断膨胀,乡村人口越来越多,人口的流动性不断增大,突发事件不断增多,给乡村治安监管和应对突发事件带来很大压力。面对人民群众日益提高的安全需求、社会管理的要求和日趋复杂的社会治安情况,党的十七大报告中提出了创建和谐社会,健全社会治安防控体系,加强社会综合治理,深入开展平安创建活动等目标任务,各级政府都相继提出了加强社会公安安全设施建设,提高安全保障能力的要求。为保障乡村安全,推进“和谐社会”的构建,建设高科技的安防监控管理系统,是实现乡村安全和稳定的重要措施。

本方案设计围绕乡镇环境特点及实际监控需求,参照有关行业标准和国家标准以“创建平安乡镇,建设和谐社会”为努力方向,基于IP网络监控业务,从根本上满足乡镇高清监控需求。



第二部分 需求分析

2.1设计目标

      本方案为乡镇治安监控系统,系统设计在每个村庄设立分中心,各村庄监控视频数据在本村庄单独存储显示,乡派出所统一调度、管理。在统一规划、分步实施、分级组网的原则下,构建网络化综合治理图像监控平台,逐步建设成一个覆盖重要路口、重点部门、企事业单位、案件多发地段、治安状况复杂地带等部位的,可供多单位、多部门共享的图像监控系统。该系统既具有治安管理功能,也具有交通道路管理功能;既具有防范功能,也具有打击功能等多项功能的综合图像监控系统,从而有效地提高对社会面的控制能力,最大限度地挤压犯罪分子的作案时间和空间,提高对街面案件的控制和打击能力,降低发案率,改善社会治安环境,提高人民的安全感。

 平安乡村监控中心解决方案

2.2项目需求

    对村庄周界、出入口及主要道路等区域,采用高清红外枪式摄像机进行全天24小时监控;

    在村庄活动区域、主要道路交汇口,休闲广场等空旷区域采用室外红外高速球机进行大范围巡航监控;

各村庄系统采用嵌入式网络视频录像机进行存储,录像存储时间30天;

采用高清液晶监视器对前端画面进行显示、查看,可实现报警画面弹出;

系统能与村庄周界报警、火灾报警等其他报警系统实现联动;

系统能够充分的保证后期系统的升级和扩容处理,使多村庄联网监控稳定性更强。

系统在乡镇派出所设立总控中心,设立大屏幕拼接电视墙对乡镇各村庄监控进行预览、查看、控制等操作。

系统设计最新桌面调度系统,派出所与各村庄之间可直接拨号进行视频通话,同时可以调看前端摄像机图像并同时进行语音对讲。

系统支持上级如县级、市级公安局浏览视频、录像回放、解码上墙等功能。



第三部分 系统设计

3.1系统架构


由上图可以看出,整个系统采用集中管理、分布监控的设计思路,全网采用多级组网架构:

前端每个村庄采用一套监控系统,根据点位分布情况相应设计存储及显示设备;

传输前端至汇聚点采用网络双绞线进行传输,主干采用单模光纤进行传输;

后端公安局监控中心采用高清解码矩阵进行解码,连接液晶拼接大屏进行显示;

通过客户端可对系统进行管理,可实现画面预览、回放,配置电视墙、进行日志、录像、报警等系统管理;

系统设计最新智能集控系统,通过智能终端进行可视语音通话,并可对摄像机进行拨号对讲,查看监控画面。

 平安乡村监控中心解决方案

3.2一级监控中心(村庄)

本系统前端共有30个村庄,考虑每个村庄大小及监控环境不同,监控点位及设计会有所偏差,本方案以村庄A为例,仅作为方案设计说明,具体应根据实际调整。



3.2.1前端部分

前端设备负责信号的采集,是监控系统最基本的单元,前端设备选择是否合理直接影响着后端监控的监控质量。没有良好的前端设备,就没有后端良好的图像质量。选择合理的前端设备对整个系统至关重要。摄像机是监控系统的眼睛,摄像机的选择必须根据现场的实际情况以及用户的实际需求精心选择。

村庄A前端拥有32台网络摄像机,分别对村庄出入口、主要道路、主要活动区域、休闲广场、室外车辆停放区等域进行监控;


根据前端监控区域的不同,选择多款摄像机进行监控。

红外自动变焦防水枪式摄像机:

村庄主要道路、进出口、停车位等区域。对于这些区域监控角度固定、监控距离较长,因此使用红外网络超低照度自动变焦防水枪机进行监控可以有效的监控到全面重点区域。为此我们选用红外枪式摄像机IPC-EJA30-5320PL-AF,该款摄像机采用高性能200W像素 1/3" CMOS传感器,全实时预览、录像。红外距离30-50米,高清专业自动变焦2.8mm-12mm镜头 支持放闪烁、3D降噪、数字宽动态,支持POE供电。

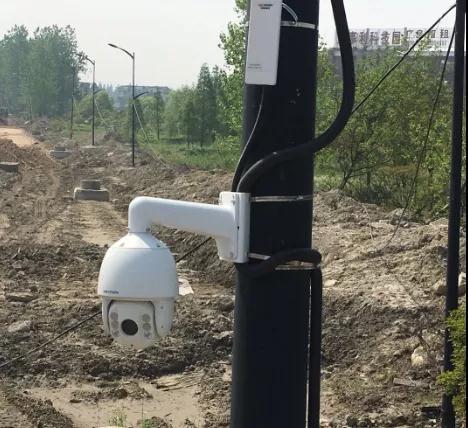

室外红外球形摄像机:

村庄活动广场,道路交汇口等区域。此类区域监控目标不明确、同时监控区域相对开阔。这类区域适合大范围巡航监控。我们选用室外红外高速球机SD-FN120-6120T18。18倍变焦网络高速球,红外120米,金属壳外壳,网络存储,支持空闲动作,支持三维定位,支持人性化的焦距/速度自动匹配功能,支持断电记忆功能。支持WIFI、3G、卡存储等功能



3.2.2 传输部分

前端和后端设备的中间部分为传输系统。本项目为网络高清监控系统,我们采用光纤与网络传输线进行传输。由于前端摄像机距离村委会监控中心较远,故本方案需要采用光纤传输视频信号,才能可以保证较高的图像质量。前端摄像机通过网络双绞线接入汇聚点交换机,汇聚点通过光纤收发器连接光纤接入控制中心,在村委会控制中心设置千兆网络交换机连接网络硬盘录像机,进行存储。



3.2.3 存储部分

平安乡镇监控存储系统旨在建设一个可行的、先进的、成熟的、高可靠、高可用、易维护、高安全、高开放、高性能、灵活可扩展、易管理的存储平台,保证各监控应用系统高质量地提供连续稳定不间断的服务。本系统后端配置4台网络视频录像机用于录像资料存储和视频图像显示,每台网络硬盘录像机接入前端8路视频,录像资料保存30天容量计算:4(M码流)/8(路)*3600(1小时)*24(1天)*30(天)/8/1024/1024≈10TB我们采用嵌入式网络硬盘录像NVR-F4-7024P, 支持8路5M/16路3M/24路1080P/32路960P网络摄像机接入,支持ONVIF,支持手动/自动组网功能,支持eSATA扩展存储 ,HDMI/VGA输出,1路RCA音频输出,1路RCA音频输入,4个SATA硬盘,每个最大6T。本项目每台硬盘录像机需要配置6T硬盘2块。



3.2.4显示部分

本项目在村委会设置电视墙,采用4台42寸液晶监视器,硬盘录像机直接连接监视器,通过一台控制键盘与一个鼠标可实现所有NVR同时控制。键盘采用网络显示控制键盘NKB-E5-7004P,外形美观,操作简单,安装方便;支持控制集控系统中所有服务器和工作站及该系统中的室外高速球机;可通过四维操作杆实现变速及变倍、聚焦、光圈;摄像机、数字录像机可选择;

本方案选用的监视器皆为工业级专业监视器,金属外壳具有抗电磁干扰功能,清晰度高适合监控系统需求。



系统优势

架构简单:省去繁琐的矩阵解码、管理平台、服务器等管理设备,实现简约的系统架构

便捷高效:大幅降低了系统的综合性技术难度,提升了操作与终端维护的便捷性和效率

稳定可靠:脱离后端平台管理设备及中间传输等复杂过程,有效提升系统的稳定性与可靠性

节省成本:省去繁琐的解码与管理设备,实现简约的系统架构,设备成本在原有基础上降低60%的,节约系统投资

易扩展:数模混合,结合丰富的产品线,扩展简易快速、扩展隐患少

实用性强:搭积木式的系统建设和扩容,让用户真正体验到系统从无到有、简单易构、随需而建的轻松自如,减少了诸多资金、人力、时间投入,同时大大降低了传统监控架构带来的运维风险和多点故障。



3.3二级监控中心(公安局)

公安监控中心是整个平安乡镇监控系统的核心部分,汇聚前端监控资源,将所需的视频、音频、报警等数据信息进行统一管理,并根据授权进行实时播放、检索和浏览,是实现互联、互通、互控和满足实际应用的共享平台,为各级消防支队、政府相关职能部门和各级领导决策、指挥调度、取证提供及时、可靠的报警和监控信息。

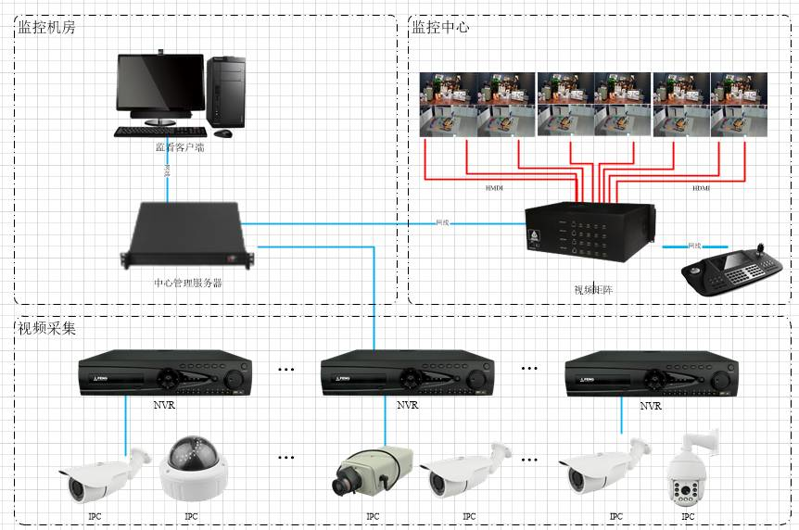

3.3.1拓扑图

平安乡村监控中心解决方案

说明:

1、公安局采用中心管理服务器对前端图像进行统一管理。

2、配置高清解码器解码上墙显示前端村庄图像,可设置单画面、多画面显示;

3、采用高清液晶拼接大屏进行显示,通过HDMI矩阵切换,可实现任意单屏、多屏拼接显示。



3.3.2 解码部分

本系统我们采用高清数字视频矩阵对前端高清摄像机实时解码,数字矩阵是专为IP数字监控而研发的一款解码上墙解决方案产品,其产品具备非常强大的功能、操作使用便捷等特点,产品性能稳定、可靠、安全。

平安乡村监控中心解决方案

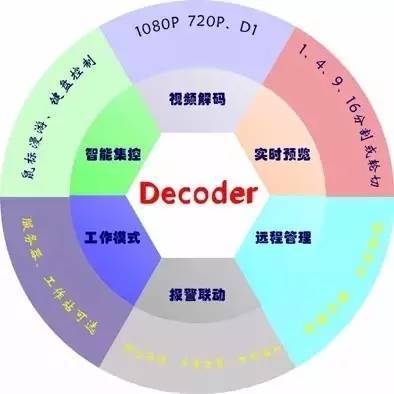

我们选择的这款解码器具备解码、拼接、分割、画中画、轮巡等丰富的视频数据管理功能。

此款数字解码矩阵可以支持解码20路1080P/40路720P/80路D1/160路CIF格式的视频图像预览显示。被解码的对象设备可以是IPC、NVR、DVR、DVS、存储服务器等数据源设备。





3.3.3 显示部分

本系统考虑前端点位数量以及监控室大小,设置了3*3共9块46寸拼接大屏组成电视墙的显示模式。通过控制电脑实现整屏画面拼接、分割、画中画、轮巡显示。


 平安乡村监控中心解决方案




3.3.4 控制部分

在公安局监控中心建立一个全新的视频监控管理平台,该平台负责各村庄全部视频监控系统的管理、信息的提取。通过新建的管理平台,实现”五个统一”,即:统一设备命名、统一技术标准、统一存储规划、统一资源分配、统一应用支持。

管理服务器是整个系统的核心,具有设备管理、用户管理、录像管理、电子地图、远程设置等一系列功能。

设备管理:所有接入系统的前端设备(硬盘录像机)必须在该管理服务器上进行主动注册,才可以对所有设备进行管理。


用户管理:采用用户组形式进行权限设置,不同的用户组具有不同的权限,权限细化到前端通道。

录像计划:可以设置正常录像、计划录像、报警录像三种模式。

电子地图:整个系统的电子地图需要在管理服务器上进行设置。

远程控制:管理服务器可以对前端设备进行远端控制,比如云台控制、报警设置等。
