现在代化智能停车场系统施工步骤!
编辑 :

广州监控安装

时间 : 2018-12-04 10:21 浏览量 : 94

智能停车场系统组成及施工步骤!


由于光纤端面检测工具在每个光纤技术人员工具箱中都必不可少,所以EXFO还推出了MAX-FIP智能连接器和光纤认证测试工具。MAX-FIP是一种耐用、紧凑的独立式显示工具,借鉴了平板电的设计,并集成FIP-400B光纤端面检测器、ConnectorMax2分析软件、用于功率和损耗测试的光功率计以及可视故障定位仪(VFL),能够对任何类型的光纤网络进行测试和故障诊断。它还采用了7英寸触摸屏,在便携式光纤检测工具显示中提供zui佳的放大率,其可充电锂离子电池的使用寿命长达8小时,可满足全天24小时的检测需要(如FTTH交换箱安装)。

此外,MAX-FIP还能够提供大容量数据存储,可保存数以千计的高分辨率检测结果。FIP-400B光纤端面检验器可兼容任何PC或笔记本电脑、所有的EXFO?FTB生态系统平台和新推出的MaxTester700BOTDR系列。此外,得益于这款新检测器提供的故障诊断功能,运营商可以zui大程度地减少连接器脏污/受损对网络的影响,从而消除一个主要的网络故障根源。它适用于光纤测试人员的完美补充工具,可以简化检测过程,并将连接器认证测试时间缩短57%,从而使网络避免出现因连接器脏污或受损导致的问题。
日前,EXFO宣布推出下一代光纤端面检测器FIP-400B。这款检测器具备三级放大功能,可提供清晰的光纤连接器数字图像。EXFO根据多年的zui终用户反馈,采用符合工效学原理的设计(目前正申请),并针对习惯左手或右手操作的用户进行了优化,非常便于使用。FIP-400B集成了先进、自动的功能,如高性能的光纤图像置中系统,可消除在图像中人工定位光纤的繁琐操作,旨在简化并加快光纤端面检测过程。

现在代化智能停车场系统施工步骤!

安防工程设计施工—智能化解决方案☀

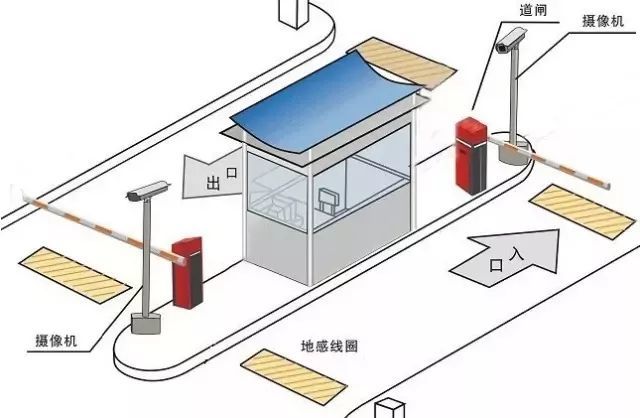

停车场管理系统主要由以下三部分组成:


管理中心



管理控制中心由高性能工控机、打印机、停车场系统管理软件组成,管理控制中心负责处理进、出口设备采集的信息,并对信息进行加工处理,控制外围设备,并将信息处理成合乎要求的报表,供管理部门使用。该部分主要用得的接口转换器一般是485转换卡,TCP/IP集线器,光纤转换器,停车场卡授权器等设备。


智能停车场系统组成及施工步骤!


入口设备



进口设备由图像抓拍系统、智能补光、道闸、停车场出入口控制机,车辆检测器,自动发卡系统,远距离读卡设备等组成,主要负责对进入停车场的内部车辆进行自动识别、身份验证并自动起落道闸;对外来车辆进行发卡,抓拍记录进入时间、车辆信息并自动起落道闸。该部分有时候需要安装停车场管理系统车位显示屏系统,还有的需要安装停车场诱导系统!


出口设备



出口设备由图像抓拍系统、智能补光、道闸、停车场出入口控制器,车辆检测器,远距离读卡设备,临时计费器等组成,主要负责对驶出停车场的内部车辆进行自动识别、身份验证并自动起落道闸;对外来车辆进行计费,收费后自动起落道闸。


工作原理



固定卡用户车辆进入停车场时,入口控制机主动检测到车辆的进入,并检测卡是否有效。如有效,则道闸开启,车辆便可开进停车场,摄像机并抓拍下该车辆的照片,并存储在管理电脑。车辆离开停车场时,出口控制机自动检测到车辆的到来,并判断所持卡的有效性。如有效,则道闸开启,并触发出口摄像机对车辆进行抓拍,车辆便可离开停车场。


  临时卡用户车辆进入停车场时,从入口控制机领取临时卡,入口摄像机抓拍下该车辆的照片,并存储在电脑里,控制器记录下该车辆进入的时间,联机时传入电脑。离开停车场时,入口控制机能检测到是临时卡,提示司机必须交费,临时车必须将临时卡交还保安,并需交一定的费用,经保安确认后方能离开。


说完了原理,那咱们说说施工。按先后顺序,可分为以下几个步骤:


智能停车场系统组成及施工步骤!


01

确定道闸及读卡设备摆放位置



1、确定道闸及读卡设备摆放位置时首先要确保车道的宽度,以便车辆出入顺畅,车道宽度一般不小于3米,4.5米左右为最佳。


  2.读卡设备距道闸距离一般为3.5米,最近不小于2.5米,主要是防止读卡时车头可能触到栏杆。


  3.对于地下停车场,读卡设备应尽量摆放在比较水平的地面,否则车辆在上下坡时停车读卡会比较麻烦。


  4.对于地下停车场,道闸上方若有阻挡物则需选用折杆式道闸,阻挡物高度-1.2米即为折杆点位置。


  5.道闸及读卡设备的摆放位置直接关系到用户使用是否方便的问题,一旦位置确定管线到位后,再要更改位置则会给施工带来很大的麻烦,因此对于在这方面工程经验不是很多的工程人员来说,先将道闸及读卡设备安装到位,然后模拟使用者,会同甲方人员一起看定位是否合适,最后再敷设管线。


02

确定自动出卡机安装位置



在有临时车辆出入的停车场,若选择了远距离读卡设备,同时又选择了自动出卡机,则自动出卡设备为一独立体,安装在读卡设备正前方距读卡设备约0.3米。若选择了普通读卡设备,同时又选择了自动出卡机,则自动出卡机同读卡机安装在同一设备内,现场施工不必考虑这一步骤。


03

确定摄像机安装位置



出入口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置,一般选择自动光圈镜头,安装高度一般为0.5-2米。若没有选择图像对比功能,则不需考虑此项。


04

确定岗亭位置



对于有临时车辆的停车场,岗亭一般安放在出口,以方便收费岗亭内由于要安放控制主机及其它一些设备,同时又是值班人员的工作场所,所以对岗厅面积有一定要求,最好不小于4平方米。


05

确定控制主机的位置



控制主机是整个停车场系统的核心控制单元,若停车场出入口附近设有岗厅,则安放在岗厅内;若没有岗厅则安放在中控室。但控制主机同出入口读卡设备的距离一般不超过200米。


06

停车场系统设计参数



1.读卡机(中心距离)与道闸(中心距离)>2.5M;


  2.管理电脑(一般放置在停车场管理岗亭内)至读卡机的距离<100M;


  3.摄像机安装高度:2—2.5M;


  4.地感线圈尺寸:2M(长)X0.8M(宽);


  5.收费管理岗亭最小面积:4平方米(2M*2M);


  6.进出车道宽度:>3M;


  7.设备安装基座尺寸:0.4M(长)*0.4M(宽);


07

管线敷设



管线敷设相对比较简单,在管线敷设之前,对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况。信号线和电源线要分别穿管,对电源线而言,不同电压等级、不同电流等级的线也不可穿同一条管。


08

线材型号


1.通讯线(管理电脑至出入口机):RVVP6*0.3mm;


  2.控制线(出入口机至道闸):RVVP6*0.3mm;


  3.视频线(出入口摄橡机至管理电脑):75-5同轴电缆;


  4.地感线:耐高温抗腐蚀单股多芯1.5mm2导线绕制6圈,埋放深度3cm—5cm;


  5.电源线:(供电至读卡机、道闸、摄像机)RVV3*2.5mm;


09

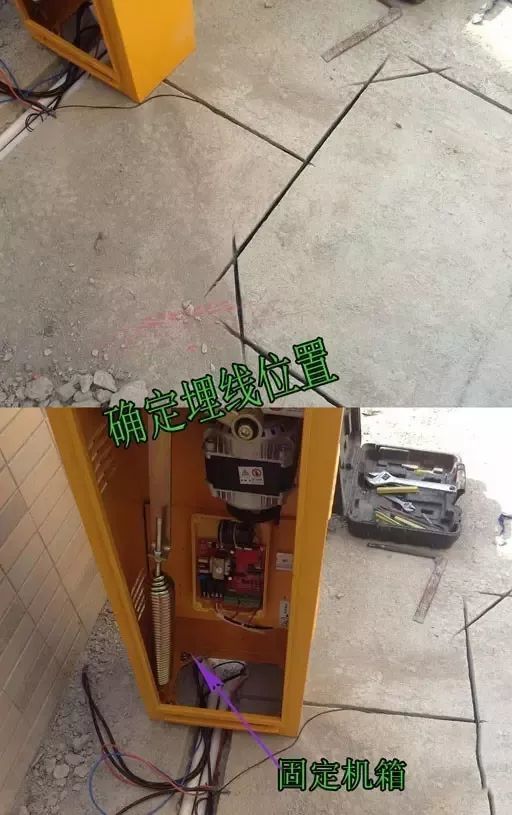

控制机及道闸的安装



浇铸一高10-20CM的防水防撞的安全岛(安装基座),并在出入口机、道闸底座中部预埋铺设管线。用四个膨胀螺栓将出入口机、道闸固定在安全岛上。


智能停车场系统组成及施工步骤!


10

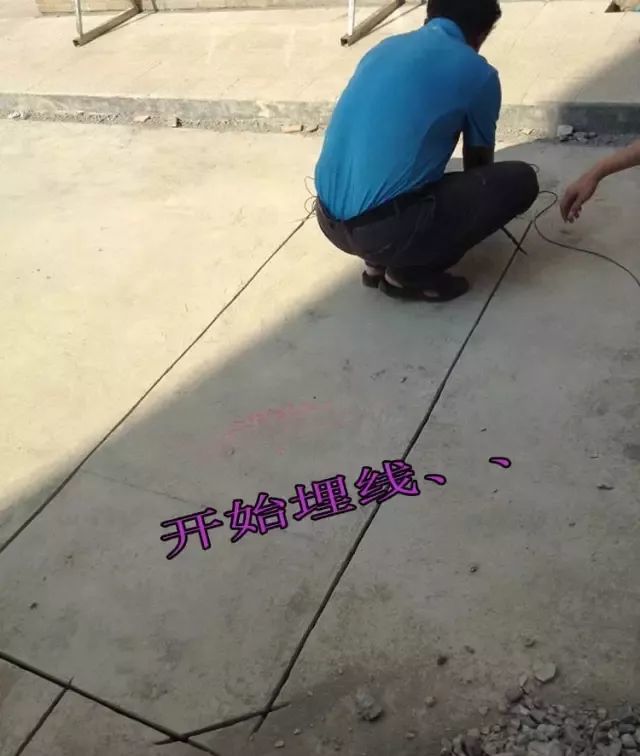

地感线圈的埋设



地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的,当路面铺设好或正在铺设路面时,在出入口机、道闸安装位置附近的车道上,切一线圈放置槽(线圈放入切槽内,切槽宽为1.5CM),地感线圈尺寸为200CM(长)X80CM(宽)X5CM(深)。将地感线沿切槽绕5―6圈,并将线圈的两个端子引入出入口机、道闸的机箱内,并用水泥或沥青填充切槽。

1、开剥光缆,并将光缆固定到接续盒内。在固定多束管层式光缆时由于要分层盘纤,各束管应依序放置,以免缠绞。将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚纤芯。注意不要伤到管束,开剥长度取取1米左右,用卫生纸将油膏擦拭干净。



  2、将光纤穿过热缩管。将不同管束、不同颜色的光纤分开,穿过热缩套管。剥去涂抹层的光缆很脆弱使用热缩套管,可以保护光纤接头。



  3、打开熔接机电源,选择合适的熔接方式。光纤熔接机的供电电源有直流和交流两种,要根据供电电流的种类来合理开关。每次使用熔接机前,应使熔接机在熔接环境中放置至少15分钟。根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。如没有特殊情况,一般选择用自动熔接程序。在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

 智能停车场系统组成及施工步骤!

  4、制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。



  5、裸纤的清洁 将棉花撕成面平整的小块,粘少许酒精,夹住已经剥覆的光纤,顺光纤轴向擦拭,用力要适度,每次要使用棉花的不同部位和层面,这样即可以提高棉花利用率。



  6、裸纤的切割,首先清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然,平稳,勿重,勿轻。避免断纤、斜角、毛刺及裂痕等不良端面产生。



  7、放置光纤 将光纤放在光纤熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,按熔接键就可以自动完成熔接,在光纤熔接机显示屏上会显示估算的损耗值。



  8、移出光纤用熔接机加热炉加热。 检查是否有气饱或者水珠,要是有则要重做。



  9、盘纤并固定。科学的盘纤方法可以使光纤布局合理、附加损耗小,经得住时间和恶劣环境得考验,可以避免因积压造成得断纤现象。在盘纤时,盘纤得半径越大,弧度越大整个线路的损耗就越小。所以,一定要保持一定半径,使激光在纤芯中传输时,避免产生一些不必要的损耗。第十步,密封接续盒。野外接续盒一定要密封好。如果,接续盒进水,由于光纤以及光纤熔接点长期浸泡在水中,可能会导致光纤衰减增大。
