安防监控工程综合布线要求
编辑 :

广州监控安装

时间 : 2018-12-07 13:23 浏览量 : 107

安防监控工程综合布线要求:

开工前做好施工资料的移交、技术交底工作,满足施工要求、施工人数等。

一、管路敷设

1、暗配管

① 敷设与多尘和潮湿场所,应作密封处理。

② 暗配的管子宜沿最近的路线敷设并应减少弯曲;埋入管或混凝土内的管子离表面距离不应小于15mm。

③ 埋入地下管不宜穿过设备基础,如过基础时应加保护管。

④ 管子煨弯、切断、套丝应符合要求,管口无毛刺、光滑,管内无铁屑,丝扣清晰干净,不过长。

⑤ 管路连接:丝扣连接应上好管箍,焊接应牢固;管路超过一定长度应加装接线盒。

⑥ 暗管敷设方式:随墙配管;大模板混凝土墙配管;现浇混凝土楼板配管;预制圆孔板上配管。

⑦ 穿过变形缝的管路应该设有补偿装置,补偿装置应活动自如,配电线路穿过建筑物或设备基础时加装保护套管,保护套管平整,管口光滑,护口牢固,与管口紧密连接,加保护套管处在隐蔽工程中表示正确。

⑧ 作好地线连接。


安防监控工程综合布线要求

2、明配管

①弯管半径不小于管外径的6倍;扁铁支架不小于30mm×3mm,角钢支架不小于25mm×25mm×3mm。

②固定点的距离应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150—300mm。③钢管与设备连接应加软管,潮湿处或室外应作防水处理。

④穿过变形缝的管路应该设有补偿装置,补偿装置应活动自如,配电线路穿过建筑物或设备基础时加装保护套管,保护套管平整,管口光滑,护口牢固,与管口紧密连接,加保护套管处在隐蔽工程中表示正确

⑤吊顶内、护墙板内管路敷设,其操作工艺及要求:才智、固定参照明配管工艺;连接、弯度、走向等可参照暗敷工艺要求施工,接线盒可使用暗盒

安防监控工程综合布线要求

3、线槽敷设

线槽安装要求:

①线槽直线段连接应采用连接板,用垫圈、弹簧垫圈、螺母紧固,连接处应严密平整无缝隙。

②线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通等进行变通连接,线槽终端应加装封堵。导线接头处应设置接线盒或将导线接头放在电气器具内。

③线槽采用钢管引入或引出导线时,可采用分管器或用锁母将管口固定在线槽上。

④建筑物的表面如有坡度时,线槽应随其坡度变化。

⑤线槽盖板安装后应平整,无翘角,出线口的位置应准确。

⑦穿过墙凿壁的线槽四周应留出50mm空隙,并用防火材料封堵。

⑧金属线槽及其金属支架和引入引出的金属导管必须接地可靠。

⑨线槽经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,槽内用内连接板搭接,不需固定。保护地线和槽内导线均应留有补偿余量。

⑩敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准《高层民用建筑设计防火规范》GB 50045的有关防火要求。

(4)线槽保护地线安装

①金属线槽及其支架全长不应少于2处与接地干线相连接。

②非镀锌线槽间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于6MM.

③镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

安防监控工程综合布线要求


4、箱、盒安装

①分线箱安装位置高度宜为底边距地1.4m。

②箱体暗装时,箱体板与框架应与建筑物表面配合严密,严禁采用电焊或气焊将箱体与预埋管焊在一起,管进箱应用锁母固定。

③明装分线箱时,应先找准标高再钻孔,膨胀螺栓固定箱体。要求箱体背板与墙面平齐。

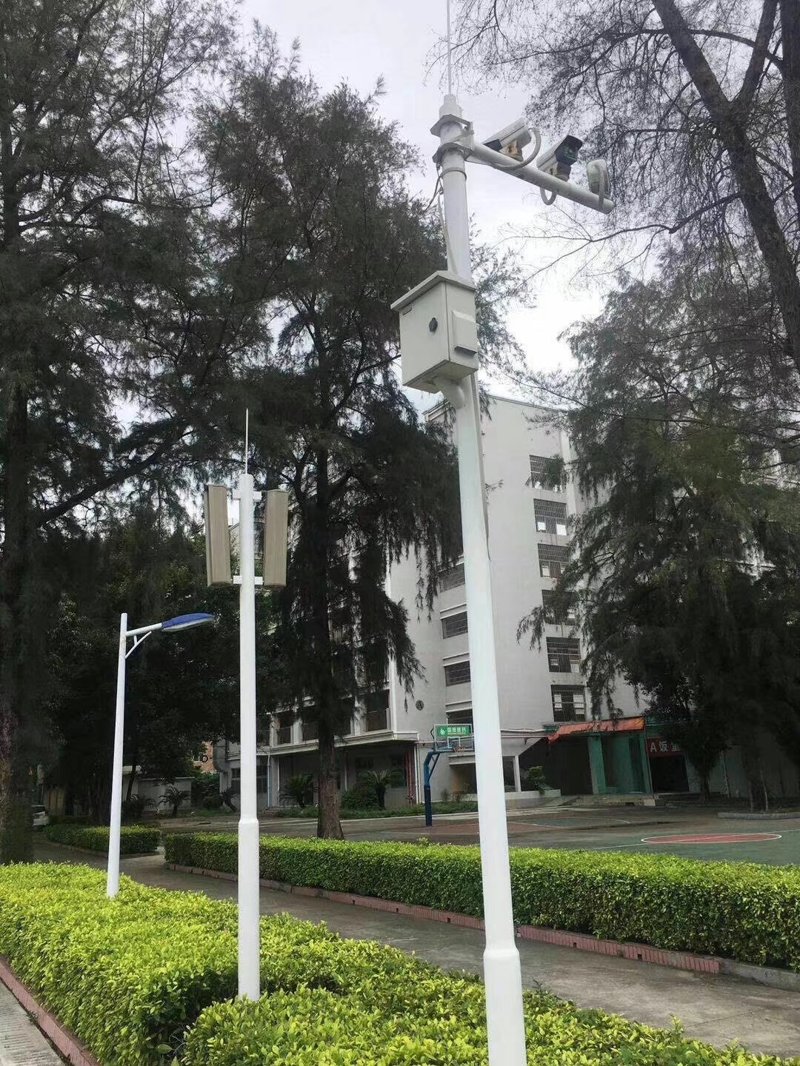

④解码器箱一般安装在现场摄像机附近。安装在吊顶内时,应预留检修口;室外安装时应有良好的防水性,并做好防雷接地措施。

⑤当传输线路超长需用放大器时,放大器箱安装位置应符合设计要求,并具有良好的防水、防尘性。

安防监控工程综合布线要求
