如何选择电棍系统中的电源和电源线
编辑 :

金龙安防科技

时间 : 2018-12-18 11:15 浏览量 : 116

如何选择电棍系统中的电源和电源线:


  远程电击器电击枪的电源供电是保证电棍设备正常可靠运行的电源供给,如何合理布置电棍系统的电源和选择电源线在电击器系统中显得至关重要。

如何选择电棍系统中的电源和电源线

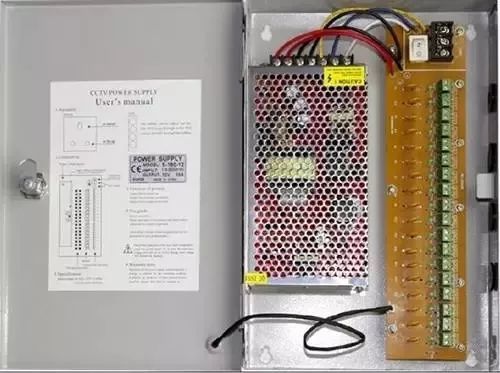

电源的设置



电击枪的电源设置根据电击枪是在控制主机边上还是比较远的距离,如果比较近的就直接在主机旁边安装大功率的直流稳压电源,将多个电击枪连接到这个电源上,直流电源功率的大于电击枪的功率总和就可以了。


  如果距离较远的应该采用220V交流电源分配到电击枪边上再通过稳压电源进行变压给电击枪供电,220V交流电源线应与视频线距离应大于30公分,避免磁场干扰,影响图像传送质量。


如何选择电棍系统中的电源和电源线

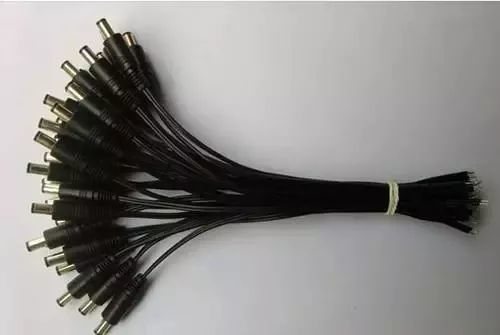

电源线的选择



电源线选择要通过计算才可以得到合理的选配,常用的12V供电电击枪的工作电流:


  普通枪机或者半球:工作电流约为200~300mA可以选择500MA-1A的电源


  一体化电击枪:工作电流约为350~400mA可以选择1A的电源


  小型中型红外电击枪:工作电流为600-700MA可以选择1A的电源


  大型的红外电击枪:工作电流1000MA-1200MA可以选择2A的电源


  供电一套电棍系统中:电击枪可以单独供电,也可以多个集中供电,如果是多个电击枪集中供电,所需要的电流为多个电击枪电流之和。


  假设一个电棍系统要10台半球电击枪统一公用一个电源,因为一台半球的电流是300-400MA,所以10台电击枪的电流是3000MA-4000MA,就应该选择5A或者6A的电源供电。


如何选择电棍系统中的电源和电源线

电源线线径的选择



假设四台电击枪到电棍距离少于40米,每台电击枪可单独布RVV2×0.5电源线到电棍主机并用小型开关电源供电;如果4个半球或者枪机,也可以选择2个12V1A电源或者1个12V2A电源,4个电击枪采用并联取电的方式,比较节省线材;如果电击枪的数量较多,8个电击枪,则应采用大功率的12V直流稳压电源集中供电,这个时候由于电流过大,必须考虑电源线上的压降,一般情况下,8个电击枪的系统,最远距离不超过40米的,可以布RVV2*0.75的线材集中供电;如果16路的系统集中供电,就要选择RVV2*1.0的电源线。以上的介绍的是电击枪到电棍主机不超过40米距离的电源线的选择。


  如果电击枪到主机的距离超过40米,就要考虑用220V集中供电,到电击枪端进行变压变成12V给电击枪供电。一般情况下,220V供电,只要系统不是太大,8路以下,200米以内的距离,都可以选择RVV2*0.5的线材,如果8路以上,都是大功率的红外电击枪,就要考虑用RVV2*0.75的电源线供电了,另外如果距离更远,为了保证安全,最好用RVV2*1.0的线材。


电源线选择方法



采用双绞线供电


  五类或五类以上的非屏蔽双绞线作为电棍电击枪供电电源线,可以简化布线,但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12VDC,电流是500MA,双绞线内阻为10Ω/100米(实际使用要测量),若传送的电源是12VDC,考虑到距离电压衰减,要保证设备的使用正常,传送电源在150米以内。


如何选择电棍系统中的电源和电源线

  独立RVV线供电


  根据终端电击枪的功率大小,一般的固定枪机功率不超过10W,红外枪机一般不超过20W,球机约为35W。单纯从功率上来说,RVV2*0.5的线就足够了,国标0.5的线可以带约1KW的负载。远距离,考虑到衰减,建议采用不小于1.0的线。如果电击枪的数量较少(5台以内)且电击枪与电棍主机的间隔较近(少于50米),每台电击枪可独自布RVV2×0.5电源线到电棍室并用小型变压器供电。


  如果电击枪的数量较多,则应采纳大功率的12V直流稳压电源集中供电。在工过程中,要考虑到悉数电击枪的总功率和由传输线路所形成的电压降(称说“线损”,规格为1m2的铜导线每100m的电阻是1.8Ω)。对于一幢楼的电棍,施工时一般用2条2.5-6m2的铜芯双塑线作为电源主线由电棍室引至线井,并沿线井走至各电击枪楼层的线井。对楼层各电击枪的供电,可由该层线井引1条RVV2×1或RVV2×1.5(若该层的电击枪数量超越6台)电源线给电击枪供电,或用RVV2×0.5护套线一一引线对应供电。


如何选择电棍系统中的电源和电源线

  电阻计算公式:R=p*L/s p为电阻率单位为米欧姆,L单位米,s单位平方米


  规格为1m2的铜导线每100m的电阻是1.75Ω R=0.0175×100/1=1.75Ω
