数字嵌入式硬盘录像系统

概述

随着21世纪的到来,特别是近年来现代高科技和信息技术(IT)正在由智能大厦(IB)走向智能化住宅小区,进而走进家庭,为了进一步满足社会经济发展与人们文明生活的高标准要求,创造一个安全、舒适、温馨、高效的办公与生活环境,并根据各种不同建筑类别的需要,从项目的具体实际出发,做到配置合理,留有扩展余地,技术先进,性能价格比高,确保系统性能高质量,高可靠性。


本方案根据项目提供的相关文件,并根据项目的实际需求,参照有关国际标准和国家标准,并结合我公司从事过的多个项目所积累的经验,编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处,我们随时欢迎您们的宝贵意见。

数字嵌入式硬盘录像系统

设计原则

本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的;设计方案具有科学性、合理性、可操作性。

其具有以下原则:

1、先进性与适用性

系统的技术性能和质量指标应达到国际领先水平;同时,系统的安装调试、软件编程和操作使用又应简便易行,容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。同时系统是面向各种管理层次使用的系统,其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学。


2、经济性与实用性

充分考虑用户实际需要和信息技术发展趋势,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能实施的需求,经济实用。

数字嵌入式硬盘录像系统

3、可靠性与安全性

系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略,可以保证系统的运行安全。


4、开放性

以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,可以实现多系统联动,具有RJ-45网络通讯口,可实现远程控制。


5、可扩充性

系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。


6、追求最优化的系统设备配置

在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下,追求最优化的系统设备配置,以尽量降低系统造价。


7、保留足够的扩展容量

该项目设备的控制容量上保留一定的余地,以便在系统中改造新的控制点;系统中还保留与其他计算机或自动化系统连接的接口;也尽量考虑未来科学的发展和新技术的应用。

数字嵌入式硬盘录像系统

8、提高监管力度与综合管理水平

本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控,时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度,减少设备运行维护人员;另外,系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行,既可节能,又可大大减少设备损耗,减少设备维修费用,从而提高监管力度与综合管理水平。


系统功能和特点

本着系统既要先进、实用、成熟、可靠,又要做到系统开放性、可扩展性好,兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理,使这些设备得以安全、可靠、高效地运行,最大限度地发挥智能管理的作用,创造安全、健康、舒适宜人和能提高工作效率的优良环境,节约能源,并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控.


CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制,以便对各种异常情况进行实时取证、复核,达到及时处理目的。

系统采用数字多媒体技术、计算机图像处理技术和高速网络技术,全面实现视监控功能。

具体功能如下:

图像信号的切换功能:通过硬盘录像控制主机,可以将某一路摄像机输出的图像信号切换到显示器上,使人能选看任一路图像。

长时间视频资料保存功能:先进的数字压缩式硬盘录像系统,采用数字磁介质存储,可以保证数据多次复制不失真,而且可以方便地刻录成光盘永久保存。

数字嵌入式硬盘录像系统

方案设计

根据设计原则、设计规范和依据及国际国内标准,并根据用户的需求,以及所提供的图纸及相关资料,并接合工厂的实际情况及未来的发展趋势,对该工厂的闭路电视监控进行方案设计。


系统构成及原理

闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。

其原理如以下系统图:

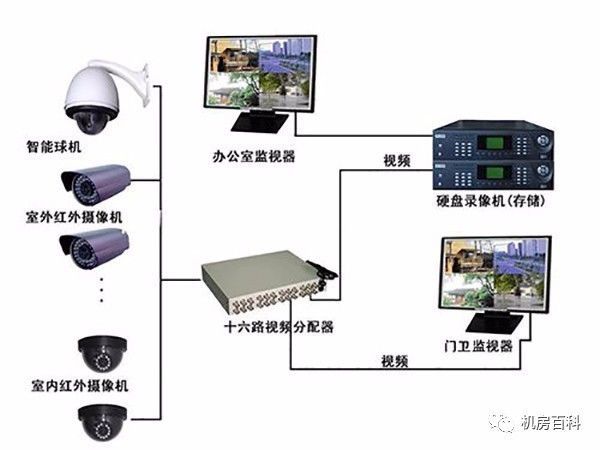

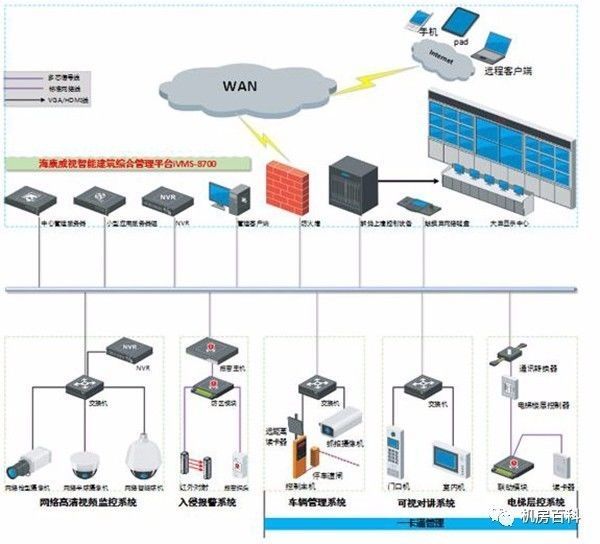

数字闭路电视监控系统原理图


用户需求分析及前端分布

根据用户需求,充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点,并根据所提供的图纸及相关料资,并根据小区实际情况及未来的发展趋势,结合我公司从事过的多个小区所积累的经验,以及相关产品的性能等因素,对本小区方案实施。


系统共设计有大约13台摄像机,分别设计在小区的各类主要进出口、小区内部的主要公用设施场所安装监控探头进行现场实时监视录像,以保证警力可以有效地杜绝隐患发生和单位领导随时监看小区内人员的情况等。


实施方案设备选型及配置

数字嵌入式硬盘录像系统

1、数字嵌入式硬盘录像系统的功能

数字嵌入式硬盘录像是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备,它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档,可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术,能大大增强录制图像的抗衰减、抗干扰能力,因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度,而传统的模拟方式记录的录像带在经过若干次检索及回放后,图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时,数字记录的图像不存在复制劣化的问题,而模拟方式记录的图像每经过一次复制就要劣化一次。


数字嵌入式硬盘录像系统是集计算机网络化、多媒体智能化与监控电视为一体,以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时,又能实现监控图像画面的远程传送,加强了整体安全管理。在系统中,所有图像数据均以数字形式保存,这与传统的模拟信号系统相比较,打印出的照片具有更高的清晰度和逼真感,数据的传输更可靠,速度更快。系统以模块化设计为基础,各个模块包括:信号采集模块、监控模块、图像录制模块、远程访问模块和中央控制模块。整个系统维护简便,易于安装。


由于数字嵌入式硬盘录像设置在计算机系统中,信息可以自由传递到网络能够到达的范围,因此监控图像的显示不再拘于传统的图像切换方式,可以根据需要在任何被授权的地点监控任何一处的被控图像,使系统具有极强的安全管理能力。监控图像通过图像录制模块以高压缩率存储于高容量磁盘阵列中,可随时供调阅、快速检索。也就是说,可将多个摄像机(目前最多为24个)的多路图像实时显示于一台监视器上,同时,还可将所有的图像录制于其内置的硬盘驱动器中,以备回放、查找和转换,并可将图像备份至外置硬盘中。所有操作,都可在遥控器上完成,从而摆脱Windows操作系统,避免了死机现象。相对于传统的磁带记录方式,操作简便,可靠性,回放质量更高。所有记录可供长时间保存,重复利用率极高。还可被转录制成光盘用于存档保存。在大于80G的硬盘配置下,动态录像约可以存储一个月甚至更长时间。

数字嵌入式硬盘录像系统

2、数字监控硬盘录像系统的主要特点

高效率,耐用,节省维修费用。

数字嵌入式硬盘录像,使已录制图像的抗衰减、抗干扰能力大大增强,可以反复录像、回放、检索而不失真和破坏,高效耐用,节省了很多维修费用。与传统的录像带的图像存储经长期使用容易损坏相比较具有极大优越性。


与现有的安保电视系统设备可兼容。

在现有的安保电视系统配置设备的基础上,只是更换旧的盒式录像机和多画面视频处理器,仍可保留系统配置的其他设备。


采用特殊的压缩存储技术。

采用特殊的压缩存储技术,以满足高活动性的动态清晰度录像以及高效率的压缩存储这两方面的要求,目前有的借用标准的MPEG压缩存储技术,有的采用H.264编码压缩方法来达到高效压缩率比。


高速搜索和清晰度静像。

由于系统采用硬盘存储图像,故系统能提供快速搜索功能和高清晰度静像。图像分辨率一般可达:752X 582或640X480像素。录像速度:25帧/s。回放速度:25帧/s。录像和回放前都可以准确到年/月/日/时/分/秒,并可以独立调节每路画面的色彩、亮度、对比度和色饱和度。

(5)保密性强。

传统电视监控系统中使用磁带记录所发生的实时图像,但若一旦为犯罪分子所掌握,这就为犯罪分子销毁证据、替换或抹掉录像带内容等多项技术犯罪提供了机会,因为任何人员,只要能够接触到录像机就可以进行各种操作。而数字化电视监控系统中图像的播放是由计算机程序来控制,对图像存档、回放和状态设置等操作均有严格的密码控制,即使是操作人员,如果不知道密码或其密码的权限不包含有上述操作内容,就无法知道已录制图像的内容。另外,由于采用的是硬盘录像,不需要更换存储媒体,任何人都很难取走硬盘,或者取走也无法回放,保密性极强。


选型设备性能及参数

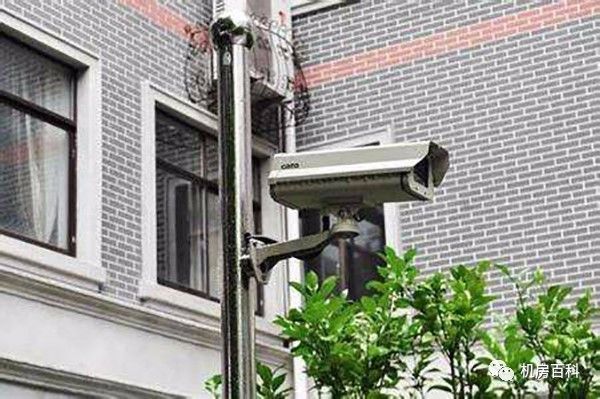

彩色红外防水一体化摄像机

数字嵌入式硬盘录像系统

设备特牲:

◆ 1/3" SONY CCD彩色图像传感器

◆ 提供480线的水平清晰度

◆ 自动中央测光背光补偿功能

◆ 内置红外LED照射距离40-50m

◆ 具备自动增益功能

◆ 防水金属机身


设备规格:彩色防水型摄像机

型号:

图像传感器:1/3〞SONY  CCD

有效像素:PAL:752(H)×582(V)

信号制式:PAL / NTSC制式

水平清晰度:480电视线

信噪比:大于48分贝 (AGC OFF)

最低照度:0勒克司/F1.2

自动增益控制:自动

背光补偿:自动

电子快门:电子曝光

快门速度:1/50(1/60)-1/100,000秒

白平衡:AWB自动跟踪白平衡

同步方式:内同步

投射距离:20-25米

视频输出:1.0Vp-p/75Ω (BNC)

工作电源:<2.8W / DC12V±5%

尺寸:120(直径)×210(长)毫米

数字嵌入式硬盘录像系统

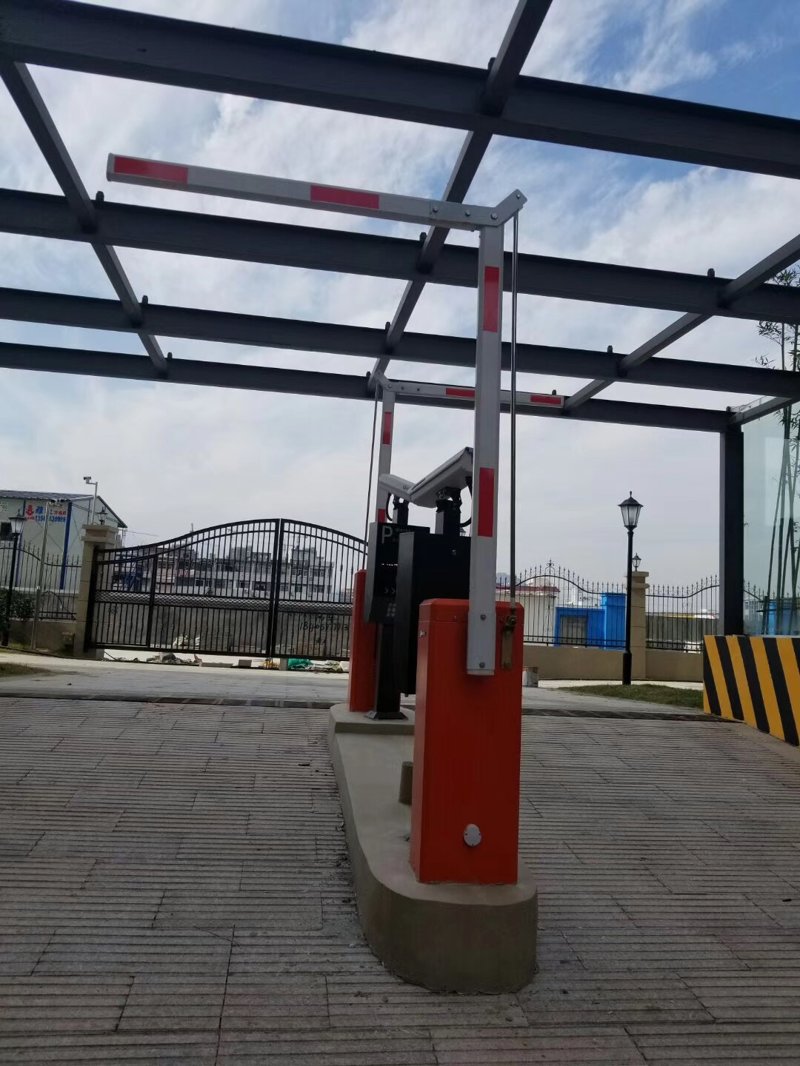

低照度彩色摄像机

用于进出口照车牌用

产品名称: 高解像低照度彩色摄像机

产品类别: 闭路监控系列

产品系列: 彩色摄像机系列

摄像元件:1/3”Song EXviewHAD Interline Transfer CCD

讯号系统:PAL

像素(横向)*(纵向):752*582

水平解像度:480线

最低照度:0.03Lux用F1.2光圈

垂直相位控制:不适用

水平相位控制:不适用

视频讯噪比:48dB开/16dB关

电子快门:开/关(最快1/100000秒)

白平衡:自动白平衡(ATW)2500K到8500K

背光补偿(BLC):可选开/关

视频输出:1Vp-p,BNC*1

自动光圈:可选视频或直流驱动

镜头安装:CS接口,C接口

工作电压:12V直流电+-10%

工作电流:185mA

外形尺寸(长*宽*高):124L*60W*51H毫米

重量:12.3安士(350克)

防水监控专用电源

控制记录设备——数字嵌入式硬盘录像机

数字嵌入式硬盘录像系统

功能特点:

● 16路视频同步实时录像

监控范围更大,性能更稳定,单机最大可支持16路监控点同时录像,并提供16路监控图像同时显示,16路同时录像时CPU占用率不超过5%。

● 最先进的H.264音视频混合压缩技术

图像质量清晰,每小时硬盘空间占有量为100M/小时-180M/小时,通常情况为140M/小时,甚至更低,可大大节省硬盘空间。可以纯视频压缩,也可以音视频同时混合压缩,支持一路音频实时预览。压缩数据率根据图像质量分为五级:最好、良好、好、一般、稍差。音视频的缺省参数可由用户设置。音视频完全同步压缩,支持一路音频实时预览,压缩文件中的音视频完全同步播放。

● 灵活的字符叠加功能

三种视频字符叠加方式:日期时间叠加、通道名称叠加、企业logo叠加,可以在系统设置界面中根据需要设定。叠加的内容在回放时能够显示。叠加字符颜色可调,避免了在反差不大的监看图像中叠加字符看不清晰的问题。

● 多种录像方式可选

包括定时录像、手动录像、移动视频报警录像(提供预录报警功能)、传感器报警录像(提供预录报警功能)、报警主机报警录像(提供预录报警功能)。

●独特的视频预览遮蔽功能

在特定的安防项目中,有的监控图像的局部需要提供保密功能(如金融行业中的储户密码、重点工程的精密机械型号等),本系统提供视频预览遮蔽功能,将需要保密的部分视频图像遮蔽,提高安保性能,加强内外防范。采用此功能的视频录像文件,视频是没有遮蔽的效果。

● 独特的视频遮蔽录像功能

同预览遮蔽功能相比,此功能有类似的作用,具体的区别在于回放录像文件中,采用遮蔽的区域图像是遮蔽的。

● 支持网络视频解码主机

硬盘录像采集的监控现场的视频信号,可以通过输出到网络视频解码主机将数字信号解码成模拟视频信号,并输出到电视屏幕墙,实现真正意义上的数字监控系统。

数字嵌入式硬盘录像系统

● 智能报警切换功能

当主监视器在观察一监控点时,另外的监控点发生报警,主监视器自动切换到发生报警的监控点进行观察,同时可以触发报警录像功能,对现场进行报警录像。

● 图像抓拍功能

对监控现场进行图像抓拍,提供静态证据。

● 综合报警处理功能

支持视频丢失报警、视频移动分区报警、传感器报警。视频移动报警支持100个矩形分区,可以组合成各种形状的报警区域。报警发生时,硬盘录像主机进行声音、图像提示,同时通知所有的网络分控端。主机报警联动录像,网络分控联动视频。报警信息同时可以进行远程传输,支持手机短信报警、电话报警和传呼报警。

硬盘录像主机可以接报警主机(16路输入,8路输出)来接收报警信号和控制快球解码器设备,节省设备成本,报警主机采用232串口,不需要485转换器,灵活满足各种报警场合的不同需要。

● 视频移动报警可按“白天”“黑夜”分别设置

根据监控现场白天和黑夜的监控环境不同,移动报警的灵敏度可分别设置,有效避免误报警的发生。

● 报警联动快球功能

报警点如果设置的是快球摄像机,当警情发生时,报警器触发快球,快球自动按照预置景点自动切换观察。

● 超长报警预录功能

提供超长时间的报警预录功能,预录时间范围5秒至999秒,预录时间精确、可调,满足各种场合的预录需要。

● 智能报警日志记录查询功能

强大的报警日志记录和操作日志记录功能,用户可以自行选择进行哪种日志类型的记录,同时记录所有用户在任意时间内的所有操作。

所有的报警信息均被详细记录,可以方便查询,并可双击播放。

数字嵌入式硬盘录像系统

● 案情过程录像文件截取/合并功能

发生案件后,可以将案件过程段落从整个录像文件中截取出来,省去用户每次copy整个录像文件的麻烦。如果没有此功能,哪怕只有10秒钟的有用录像,也要携带60分钟的录像文件,回放检索也非常不方便。同时可将多个小的案情录像文件合并起来,统一播放和携带,有利于公安机关快速分析案情。

● 录像文件分区存储功能

每一路的录像文件可以按照指定的硬盘区域进行存储,方便管理和以后查询。

● 短信报警功能

当警情发生后,硬盘录像机可通过网络短信功能直接把报警信息传输给用户,快捷及时。

● 系统自我安全保护功能

能够完全防止操作员进行硬盘录像机以外的各种操作,所有系统热键被屏蔽,提供关机退出、开机自动运行、定时关机、系统手动和自动锁定、视频保护(屏蔽该路的视频预览同时不影响录像、报警等功能)。

异常关机可自动重新启动系统,自动恢复丢失的压缩文件,确保数据的完整性,完整保存现场视频和音频数据。所录制的监控图像文件严格保护,不受第三方软件的修改,确保监控系统的安全、实时、真实性。

● 完善的网络分控功能

可支持目前全部的网络环境(局域网、广域网),其中局域网网络分控支持9路音视频同时实时预览、录像,效果同硬盘录像主机。同时支持录像画面的自动切换,浏览更方便。

网络分控图像质量清晰,网络分控最多可以同时监视256台硬盘录像主机。

电话线分控传输速率最快可达到10帧/秒。

● 超低网络带宽资源占用

网络传输一路音视频同步平均占用384k网络带宽资源,在这方面我们占有绝对优势。

数字嵌入式硬盘录像系统

● 独有的断点续传功能

网络分控支持断点续传功能,即当网络发生人为或未知的断线,恢复后网络分控可以继续接收主机传送的音视频信号,无需认为重新设置操作。

● 完备的网络用户管理系统

针对不同的用户(操作员/管理员/超级用户)对不同通道拥有不同的权限,可以灵活设置,充分满足用户的各种应用需要。通过网络分控能够控制硬盘录像主机的高速球、解码器等设备。

● 视频质量可调节功能

用户可以对视频图像的“亮度”、“对比度”、“饱和度”、“色度”进行调节。

● 良好的系统兼容性

可以支持国内市场上大部分解码器协议,可以控制10种高速球,基本兼容了所有已知类型的外围设备。

● 强大的系统扩容性

硬盘录像主机和大路数矩阵配套,可以实现更多点的监控、录像,为将来的系统升级、扩容节省成本。

● 人性化的电子地图功能

客户可以根据自身监控特点绘制电子地图,可用分层分组的方式对电子地图进行各种编辑,使控制整个监控系统更直观、更容易管理和控制。
