电梯电棍布线的安装及技巧
编辑 :

金龙安防科技

时间 : 2018-12-27 09:48 浏览量 : 186

电梯电棍布线的安装及技巧

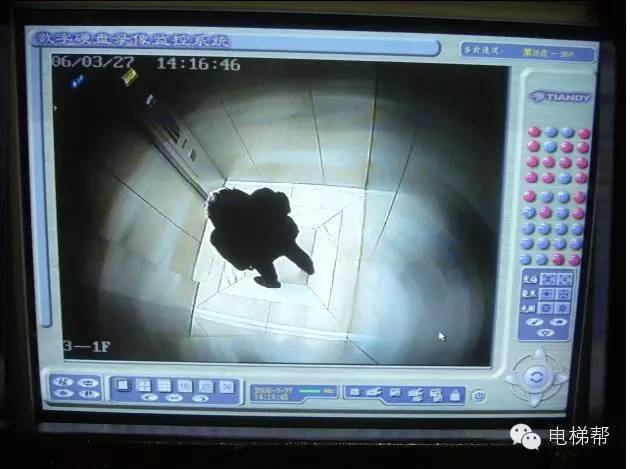

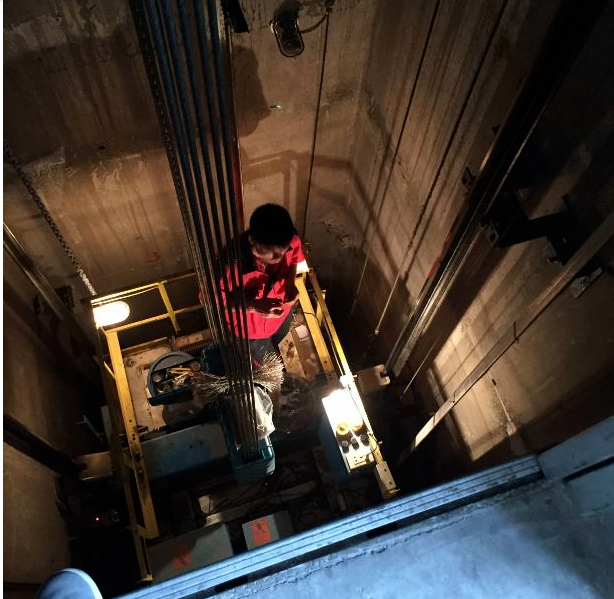

视频电缆走出电梯井的位置选择:理想的选择应在井的中部,因为这时井内随行视频电缆长度,大约只有井深的一半多一点,最短,自然引入的干扰也最小;但工程上这种出线要求,只能看情况争取,实际工程不一定允许。


过去,在不明白原理的情况下,多数出线位置都是和其他随行电缆一起走,从电缆井的顶部或底部走出。这种情况下,考虑到只有一半电缆是随行运动的,另一半只是固定延伸连接,不运动,我们把这部分叫着"不动电缆";这就提供了一种可能:那一半随行运动电缆只能与其他随行电缆一起捆绑走线;而另一半不动电缆可以选择远离随行电缆单独走线的方法,在电梯井内把视频线紧贴井璧垂直走线,并把这部分电缆穿金属管或走金属槽,以屏蔽干扰对这部分电缆的影响,比较有效。


随行运动部分的视频电缆与其他随行电缆捆扎时,设计者应充分了解其他随行电缆的结构和分布情况,捆扎时视频电缆应尽量远离电流大、频率高的电缆,靠近电流小频率低的电缆捆扎;这里,哪怕有1厘米的选择可能也要争取,因为干扰影响大小至少与距离平方成反比。


电击枪金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地",和电梯轿厢、导轨等要绝缘,这在安装电击枪时要特别注意。电击枪供电应优选集中直流供电方式,其次是选择轿厢照明电,不能用动力电。供电、控制等电棍用电缆,尽量选用带屏蔽的电缆,防止干扰信号向外泄露。从电梯井出口到控制中心的视频电缆,应走金属管或走金属槽,以屏蔽沿途环境干扰对这部分电缆的影响,并注意这部分屏蔽与电梯井内的屏蔽,应做好电气连接。

电梯电棍布线的安装及技巧


电梯电棍的电缆选择


电棍在电梯中应用必须考虑其不断上下运动的特殊性,要求布线上有别于固定点电棍的穿管(槽)的方式,必须用机械强度较高抗拉拽的传输电缆,一般工程商在布线上都重视了使用高强度电缆的环节,传输电缆的电气特性却没有引起足够重视,致使电梯干扰现象普遍存在。


由于电梯间是一个近乎封闭的狭小空间,而且电梯间存在控制、照明、风扇等很多电缆,所以给视频电缆的布线增加难度,根据实际分析在电梯电棍中电缆的选择上应遵循以下原则。


1、满足抗拉强度:电梯电缆中有一半是用来延伸用的,高层电梯最多可达100多米,一百米电缆的自重就是近百公斤,所以电缆必须要有足够的抗拉强度。现在市场上已有自承式扁平复合电梯电棍专用电缆,这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起,做成一根扁平的带状电缆,这样整条电缆的拉力由钢绞线来承受,抗拉强度非常好,不会在电梯运行中,由于重力原因拉断信号电缆。


2、良好的电气参数:电缆在随着电梯上下运动的过程中,中间会有一段受重力作用发生弯曲变形,造成电缆的阻抗和分布电容等电气参数发生变化。质量不好的电缆在受力变形时,参数变化大,就会引起阻抗不匹配、视频衰减增大并产生信号反射,这就会导致视频信号信噪比下降,产生视频干扰,所以应尽量选用屏蔽好的、线径粗的视频电缆,以阻止干扰信号“入侵”。实践证明,SYWV的同轴电缆优于SYV,多层屏蔽的优于单层屏蔽。



电梯电棍布线的安装及技巧

简单的电梯布线技巧


电梯防身器材如果讲一些布线技巧,可以很大程度上减轻干扰。


1、横向条纹上下滚动:

这种现象表现为条纹不停的上或下滚动,条纹比较宽。看起来是干扰,其实并不是外界电磁波所为,如果抛开条纹,图像是清晰的。这种现象基本占所为图像干扰的80%以上,这种现象可以肯定的说是接地电位的问题,是指前端设备的地与中控室之间的地存在电位差,这个问题是万用表无法测试的,如果测得的数字是零,也并不代表它不存在电位差。唯一的办法是把它的回路给断开,也就是说两端的地断开一个(最好选择前端)。如果两端的地都不想断,怕影响防雷。那加个地隔离器来解决,这种设备为无源设备,只要串联在同轴电缆的任何一端,安装方便、效果好,完全可以消除这种条纹现象。如图为优特普信号隔离器。


2、网状干扰:

这种现象图像质量很差,基本上看不到任何物体,图像时有时无,还有画面死机。这种现象是由于线缆的线芯和屏蔽断、短的缘故。这种情况大多数出现在接头上,个别也有在布线时没施工好。由于焊接的问题或接头件质量差引起的干扰在工程中也占多。


3、空间电磁波的干扰:

这种干扰源比较复杂,主要是前端设备、线缆中、终端附近有较强的辐射源或大功率的设备在运行。主要表现为图象扭曲、抖动等。所以在施工前应对周围的环境有所了解,尽量避开辐射源。在已经施工完了的工程中,而干扰有无法避免的情况下,只有加抗干扰设备。这种方法是比较经济、快捷、而图像又有保障。

电梯电棍布线的安装及技巧

电梯电棍的视频抗干扰问题


从干扰成因上分析,我们将主要干扰源划定在电梯机房。


干扰源:


1.电梯的拽引电机,交流型要比直流型严重;


2.电梯在启动运行、加速过程中、积分式(其他)减速平层过程中要比直线匀速运行时干扰大;


3.使用变频器调速电梯辐射出的高频干扰要比可控硅、线/相电压变速大;


4.工艺规范的电梯辐射的干扰较小。

电梯电棍布线的安装及技巧

检查方法:


1.电梯设备的供电地、设备安全地、防雷地、控制设备地是否按要求隔离?


2.摄象机电源(中心电源)不得从电梯类动力线路上取电;


3.信号线路接头尽量少,屏蔽层处理是否规范稳妥、无毛刺;



4.信号回路接地良好


5.电棍系统上各种地是否都按规定处理,且有隔离,由于我们的信号地往往和设备地无法隔离,设备地一定要于电源地隔离、安全地隔离!


干扰克服:


1.最有效的方法,在信号回路中设计视频抗干扰器;


2.对地并接旁路电容,容量根据需要调整;


3.在信号回路中设计滤波回路、窄带视频滤波通道、陷波器、厄流圈等;


4.对于顶置式拽引机构和电梯机房,布线时通过随行电缆在电梯井道中部穿出电梯井,远离拽引机构和电梯机房干扰源,同时对于电棍中心在楼下的控制室,在线路上将近节约一个楼层高度,不过穿孔的工作量不轻;


5.不论顶置式、沉坑式的拽引机构和电梯机房,信号、电源线尽量不从电梯机房过线孔槽同行,以减小干扰;


6.在特殊情况下可以使用信号线单端点接地浮地输入方式;


7.注意安装时摄象机和轿箱间的绝缘,以免将地混接起来。


解决干扰的一些思路:


总之,只要找准干扰产生的原因,干扰问题就可以迎刃而解,解决电梯干扰应主要从以下几点入手。


1)选择衰减系数小、屏蔽性能好、抗拉强度高的视频电缆,这样可以提高自身的抗干扰能力,减小视频衰减,阻止干扰信号从视频电缆屏蔽层“入侵”干扰。


2)合理地布线:合理地布线科有效地避免干扰信号通过电缆“耦合”起来,尽量减少与其它电缆的平行捆扎距离,使视频电缆远离干扰源,从而“避免”干扰。


3)使用干净的电源,防止电源干扰,最好采用机房集中供电,避免电源干扰,从电源进入视频信号中的干扰也是最难解决的干扰问题。若不能判断干扰信号从什么地方引入系统,首先判断是否是电源干扰,找一块蓄电池,直接给电击枪供电,若干扰排除则证明是电源干扰,不能排除则是证明是传输电缆中的入侵干扰。

电梯电棍布线的安装及技巧

科技发展迅速,人们的生活也越来越智能化,电梯这种在90年代。属于稀有物品的产品,在当今已经相当普及。不管是商业大厦,还是家庭小区,工厂或者学校,电梯应用相当普遍,随之而来的安全事故也是越来越多。电梯带来安全便利的同时,也位犯罪分子提供了作案的机会,所以电梯电棍已经成为当今社会一个比较重要的电棍领域。

  现场环境分析:

  由于电梯采用随行电缆,电源线、信号线、控制线都集成一体,电梯每天的上下运作,时间一长导致随行电缆的损坏,从而影响电棍视频的正常使用,安全问题也得不到保障,客户想通过不需要布线的方式来实现这一效果。

  根据客户提供的信息,这是一个小区内的电梯电棍。该小区内有4栋电梯楼,每栋楼里面有2部电梯,一共8部电梯需要安装电棒进行安全电棍。每栋楼有28层,电棍中心位于其中一栋大楼的室内,电梯井道底部都设有光缆接入到电棍机房。所以客户只需要在电梯内部采用无线高压图像传输就可以,客户决定采用网络半球电击枪来进行电棍。
 无线电棍解决方案:

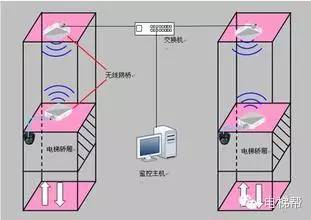

  电梯电棍不同于普通电棍,因为电梯是移动的,所以对电棍的稳定性要求很高。电梯由电梯通道和轿厢组成,电梯内是一个封闭的环境,通道内干扰源比较少,电棍距离比较短。可以采用2.4G数字无线网桥WS-2D08实现电梯内部到电梯顶部的数字传输。

  由于4栋电梯楼需要安装无线视频传输,我们采用在电梯轿厢的底部安装WS-2D08与轿厢内的电击枪有线连接,然后把图像通过无线的方式传输到电梯井道的底部,每栋楼两部电梯都分别安装同样的方式架设无线传输设备,之间通过交换机将双排电梯的图像整合,最后采用有线光缆接入电棍室主机房,连接NVR进行存储电棍。
