简单介绍一下用光纤安装监控摄像头系统的方法
编辑 :

广州监控安装

时间 : 2018-12-26 13:21 浏览量 : 84

光纤安装监控摄像头系统的方法


这里我给大家大体直观的说一下光纤监控安装的方法。

首先要弄清楚,光纤在什么情况下用,就是模拟监控的视频线传输不够长,网络监控的网线传输不够长的情况下,需要长距离传输才使用光纤。


光纤的具体知识,我们前面也讲过不少,大家可以自行查看历史文章。

需要的设备,通常是监控设备一套就不多说了,另外需要光纤,终端盒,光纤跳线或尾纤,光纤收发器(成对)。

终端盒是用来保护熔接完成的光纤的。

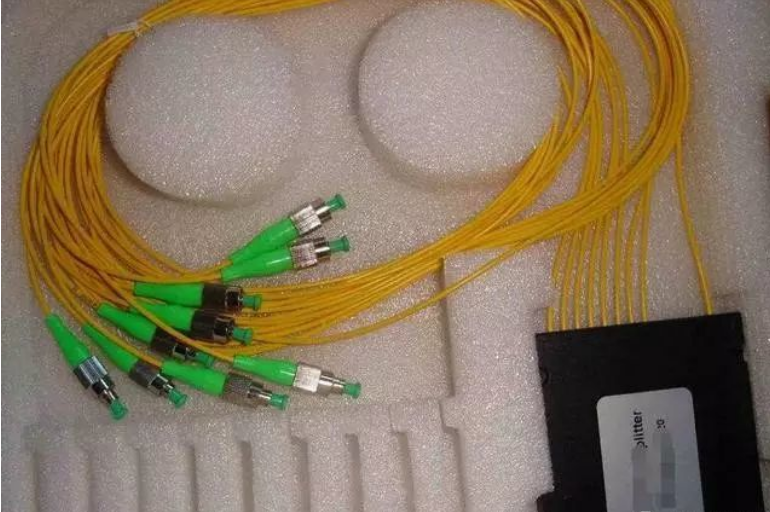

光纤跳线或者尾纤,通常有很多种接头,我们安防监控上大多数用SC接头,行业内也有称之为方头的。

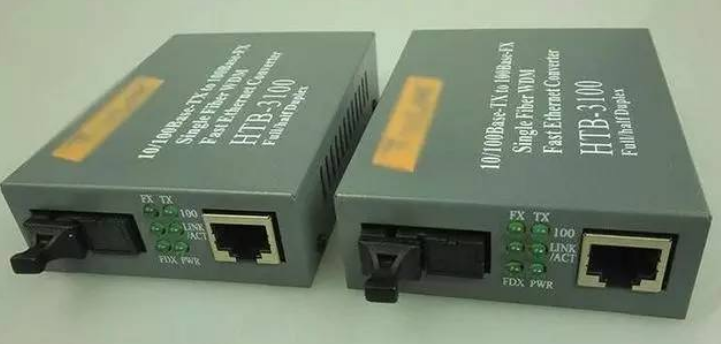

光纤收发器是把电信号转化成光信号传输,然后再把光信号转化成电信号,传到我们的接受端。

简单介绍一下用光纤安装监控摄像头系统的方法

那具体如何连接?我们从硬盘录像机端到摄像机终端的顺序的连接方法如下:

硬盘录像机--交换机--收发器--终端盒---终端盒--收发器--交换机--摄像机


(图示中没有把终端盒放进去,我们要知道终端盒放哪,作用是什么就行了)

下面是大型监控拓扑图,设备连接的逻辑就充分体现出来了。


简单介绍一下用光纤安装监控摄像头系统的方法

这些都是非常简单入门的监控技术,只是让新手了解大概的光纤监控连接方法,另外有什么其他的实际问题,可以给我留言,我尽力给大家解答。也希望大家点赞和转发,希望能帮到更多的朋友。



1、开剥光缆,并将光缆固定到接续盒内。在固定多束管层式光缆时由于要分层盘纤,各束管应依序放置,以免缠绞。将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚纤芯。注意不要伤到管束,开剥长度取取1米左右,用卫生纸将油膏擦拭干净。



  2、将光纤穿过热缩管。将不同管束、不同颜色的光纤分开,穿过热缩套管。剥去涂抹层的光缆很脆弱使用热缩套管,可以保护光纤接头。



  3、打开熔接机电源,选择合适的熔接方式。光纤熔接机的供电电源有直流和交流两种,要根据供电电流的种类来合理开关。每次使用熔接机前,应使熔接机在熔接环境中放置至少15分钟。根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。如没有特殊情况,一般选择用自动熔接程序。在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。



  4、制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。



  5、裸纤的清洁 将棉花撕成面平整的小块,粘少许酒精,夹住已经剥覆的光纤,顺光纤轴向擦拭,用力要适度,每次要使用棉花的不同部位和层面,这样即可以提高棉花利用率。

 简单介绍一下用光纤安装监控摄像头系统的方法

  6、裸纤的切割,首先清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然,平稳,勿重,勿轻。避免断纤、斜角、毛刺及裂痕等不良端面产生。



  7、放置光纤 将光纤放在光纤熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,按熔接键就可以自动完成熔接,在光纤熔接机显示屏上会显示估算的损耗值。



  8、移出光纤用熔接机加热炉加热。 检查是否有气饱或者水珠,要是有则要重做。



  9、盘纤并固定。科学的盘纤方法可以使光纤布局合理、附加损耗小,经得住时间和恶劣环境得考验,可以避免因积压造成得断纤现象。在盘纤时,盘纤得半径越大,弧度越大整个线路的损耗就越小。所以,一定要保持一定半径,使激光在纤芯中传输时,避免产生一些不必要的损耗。第十步,密封接续盒。野外接续盒一定要密封好。如果,接续盒进水,由于光纤以及光纤熔接点长期浸泡在水中,可能会导致光纤衰减增大。
