介绍安防监控系统安装施工规范
编辑 :

广州监控安装

时间 : 2018-12-26 08:32 浏览量 : 105

详细介绍安防监控系统安装施工规范


安装施工规范
根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准,在总结安防工程的设计和施工经验和基础上,结合安防科技发展的新技术、新产品的技术要求,本着服务社会、用户*的宗旨。
监控机房安装规范
控制室的选取
1.控制室应选在建筑物中间楼层、结构规则、易于运输的位置。
2.控制室应选在电力系统较稳定、安全通道通畅的地方。
3.控制室应远离高温、漏雨、粉尘、油烟、有害气体或堆放带有腐蚀性、易燃、易爆物品的场所。
4.噪声值、电磁场干扰值、振动值、静电值符合国家相关标准。
5.机房内原则上应铺设木制或钢制架空抗静电地板。
6.机房的建筑结构、建筑材料(含装修材料、辅助材料)应符合抗震、隔热、阻燃、降躁、隔音要求。
7.照明灯具位置合理,照明度均匀,照明值符合国家相关标准,避免出现眩光和反光。
8.机房设置空气调节系统,其安装符合相关规范。
9.机房设置空气流通系统,窗户应采用铝合金。
10.机房应按照相关机房安全消防标准配置相应防火、防盗设施。
11.机房室内严禁设置水源、厕所等设施和场所。


介绍安防监控系统安装施工规范2.2 电气规范防静电产品
1.监控机房整体用电负荷等级及要求应按照现行国家标准执行。
2.所有电气器件及线缆、辅助材料必须选用正规厂商的合格产品。
3.机房设置三相配电箱,配电箱位置合理,并设置过载、过流、漏电、短路、安全接地和保护接地等措施。
4.机房设备供电系统必须与照明、空调、办公等其他用途的电源系统相对分开。
5.机房电源应满足:频率 50Hz,相电压:220V,三相五线制/三相四线制/单相三线制。
6.供电系统接地应满足国家相关标准及规范。防静电产品
7.配电箱进线应满足:火线和零线线径为6平方毫米以上铜芯线缆,地线为2.5平方毫米以上铜芯线缆。
8.配电箱内设置带漏电保护的空气开关,每相不小于40A,空调需单独设置空气开关,禁止使用铡刀开关或无任何保险功能电气器件。  电源系统。
9.机房供电系统遵循三相平衡的原则进行分配实施。三相不平衡值原则上应控制在20%以内。

10.地板


 2、抗静电地板各项参数符合国家规范要求。
 2.3 机房布线 防静电产品
(一)、线缆的铺设应符合相应强、弱电布线。
(二)、现场管槽铺设:
1、根据机房实际情况,可选用适当规格的管槽,但应符合布线施工规范。
2、PVC管等圆形布线材料的铺设应横平竖直,并用管卡等标准紧固件固定。
3、金属管槽根据实际情况尽量就近接地并保持电气连通。联合接地的电阻满足国家相应规范。
(三)、弱电线路和强电线路应保持合适的安全距离。如果现场条件达不到,则电源线路应选用合适的屏蔽电缆,屏蔽层应可靠接地。

介绍安防监控系统安装施工规范

2.4 布线施工

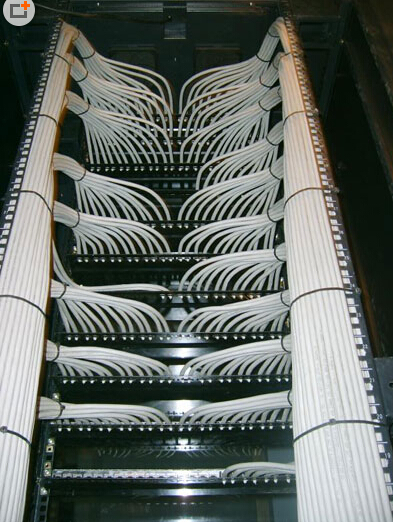

(一)、设备集中安置于标准机柜内,网络设备及配套设施安装合理,布局美观;
(二)、抗静电地板架设高度为100mm-----200mm,铺设平整、紧密、颜色统一,稳定性好。
(三)、供电线缆、数据线缆、控制线缆、信号线缆应在地板下排线,并加适当的保护措施。地板以上需裸露线缆部分,应采用阻燃PVC线槽、PVC管或其他材料固定,确保线路的安全。
(四)、电源线缆与数据、信号线缆分开距离不小于100mm。
(五)、电源布线应保证火线、零线、地线三线颜色一致,并加以区别。
(六)、电源插座参数不低于220V/5A。
(七)、电源线缆与电源插座面板火、零、地三眼正确连接,压接牢固。禁止出现错接、短接、断接、露接、虚接现象。
(八)、供电线缆接头应做防潮处理,确保绝缘。
(九)、数据线缆地板出口至计算机终端的预留长度为1.5m----2.0m,冗长的线缆应盘收和捆扎。
(十)、RJ45头严格按照TIA568A或TIA568B的标准压接,线缆上应有标号,设备的端口与实际计算机终端设备根据线缆编号一一对应。


介绍安防监控系统安装施工规范

(一.)施工具体要求
1、要求施工人员遵守业主的各项管理制度。
2、要求严格遵守各项技术指标和国家标准,使工程达到设计要求。
3、要按期完工。
(二.)施工前期的准备工作
1、根据建设部关于综合布线系统工程质量的有关要求,合理组织和实施全面质量理。
2、认真组织技术人员学习设计图纸,了解设计意图,切实作好图纸交底会审工作。
3、进一步学习有关施工规范、验收规范和技术标准。
4、在要求书的基础上,根据财政局的意见修订施工设计图和施工方案。
5、对工程质量容易出现问题的环节,采取预防措施。
6、加强工程有关材料的采购和检验管理工作,建立质量保证制度,确定质量责任人制度。加强与业主的技术人员的交流、沟通,做到管理、监督、施工不脱节,保质保量完成工程。
