监控系统摄像机的安装要求
编辑 :

广州监控安装

时间 : 2018-12-25 09:54 浏览量 : 109

  视频安防监控系统一般由前端、传输、控制及显示记录四个主要部分组成。前端部分包括一台或多台摄像机以及与之配套的镜头、云台、防护罩、解码驱动器等;传输部分包括电缆和/或光缆,以及可能的有线/无线信号调制解调设备等;控制部分主要包括视频切换器、云台镜头控制器、操作键盘、种类控制通信接口、电源和与之配套的控制台、监视器柜等;显示记录设备主要包括监视器、录像机、多画面分割器等。

  根据使用目的、保护范围、信息传输方式,控制方式等的不同,视频安防监控系统可有多种构成模式。本标准仅对各种不同类型视频监控系统的共同部分提出了通用技术要求。

  系统设备要求

  系统各部分设备选型

  应满足现场环境要求和功能使用要求,同时应符合现行国家标准和行业标准有关技术要求。

  前端设备可为分离组合型摄像机,也可为一体化摄像机。

  传输设备可以为普通的电缆,也可以为光调制解调设备与光纤配合,也可以为微波开路传输设备。

  显示设备可以是普通的电视机,专业监视器,也可以是显示器和/

  显示设备可以是普通的电视机,专业监视器,也可以是显示器和/或其他设备如投影机、组合大屏幕等;记录设备可以为普通录像机,长时延录像机,也可以是数字记录设备如数字硬盘录像设备,以及可能配置的多画面分割器、大屏幕控制器等。



  显示设备的配置数量应满足现场监视用摄像机数量和管理使用的要求,即应合理确定视频输入输出的配比关系。

  显示设备的屏幕尺寸应满足观察者监视要求。

  数字图像记录设备应根据管理要求,合理选择。设备自身应有不可修改的系统特征信息(如系统“时间戳”、跟踪文件或其他硬件控制设备中的切换器与云台镜头控制器可以是分离的,通常在稍大的系统内,切换器、云台镜头控制器等采用集成式设备。

  协调性:各种配套设备的性能及技术要求应协调一致,保证系统的图像质量损失在可接受的范围内。
监控系统摄像机的安装要求   系统设计要求

  规范性和实用性视频安防监控系统的设计应基于对现场的实际勘察,根据环境条件、监视对象、投资规模、维护保养以及监控方式等因素统筹考虑。系统的设计应符合有关风险等级和防护级别的要求,符合有关设计规范、设计任务书及建设方的管理和使用要求。

  先进性和互换性视频安防监控系统的设计在技术上应具有适应超前性和设备的互换性,为系统的增容和/或改造留有余地。

  准确性视频安防监控系统安防应能在现场环境条件和所选设备条件下,对防护目标进行准确、实时的监控,应能根据设计要求,清晰显示和/或记录防护目标的可用图像。

  完整性

  系统应保持图像信息和声音信息的原始完整性和实时性,即无论中间过程如何处理,应使zui后显示/记录/回放的图像和声音与原始场景保持一致,即在色彩还原性、图像轮廓的还原性(灰度级)事件后继性、、声音特征等方面均与现场场景保持zui大相似性(主观评价),并且后端图像和声音的实时显示与现场事件发生之间的延迟时间应在合理范围之内。

  还应对现场视频探测范围有一个合理的分配,以便获得现场的完整的图像信息,减少目标区域的盲区。

  当需要复核监视现场声音时,系统应配置声音复核装置(音频探测)。

  联动兼容性视频安防监控系统应能与报警系统、出入口控制系统等联动。当与其他系统联合设计时,应进行系统集成设计,各系统之间应相互兼容又能独立工作。对于中型和大型的视频安防监控系统应能够提供相应的通信接口,以便与上位管理计算机或网络连接,形成综合性和多媒体监控网络。

  系统功能要求

  概述系统应具有对图像信号采集、传输、切换控制、显示、分配、记录和重放的基本功能。

  视频探测与图像信号采集

  视频探测设备应能清晰有效地(在良好配套的传输和显示设备情况下)探测到现场的图像,达到四级(含四级)以上图像质量等级。对于电磁环境特别恶劣的现场,其图像质量应不低于三级。

  视频探测设备应能适应现场的照明条件。环境照度不满足视频监测要求时,应配置辅助照明。

  视频探测设备的防护措施应与现场环境相协调,具有相应的设备防护等级。

  视频探测设备应与观察范围相适应,必要时,固定目标监视与移动目标跟踪配合使用。

  音频探测范围应与其监测范围相适应。

监控系统摄像机的安装要求

  根据系统规模,可设置独立的视频监控室,也可与其他系统共同设置联合监控室,监控室内放置中心控制设备,并为值班人员提供值守场所。

  监控室应有保证设备和值班人员安全的防范设施。

  视频监控系统的运行控制和功能操作应在控制台上进行。

  大型系统应能对前端视频信号进行监测,并能给出视频信号丢失的报警信息。

  系统应能手动或自动操作,对摄像机、云台、镜头、防护罩的各种动作进行遥控。

  系统应能手动切换或编程自动切换,对所有的视频输入信号在指定的监视器上进行固定或时序显示。

  大型和中型系统应具有存储功能,在市电中断或关机时,对所有编程设置、摄像机号、时间、地址等信息均可保持。

  大型和中型系统应具有与报警控制器联动的接口,报警发生时能切换出相应部位摄像机的图像,予以显示和记录。

  系统其他功能配置应满足使用要求和冗余度要求。

  大型和中型系统应具有与音频同步切换的能力。

  根据用户使用要求,系统可设立分控设施;分控设施通常应包括控制设备和显示设备。

  系统联动响应时间应不大于4s。

  信号传输

  信号传输可以采用有线和/或无线介质,利用调制解调等方法;可利用专线或公共通信网路传输。

  各种传输方式,均应力求视频信号输出与输入的一致性和完整性。

  信号传输应保证图像质量和控制信号的准确性(响应及时和防止误动作)。

  信号传输应有防措施,有线专线传输应有防信号泄漏和/或加密措施,有线公网传输和无线传输应有加密措施。

  图像显示

  系统应能清晰显示摄像机所采集的图像。即显示设备的分辨率应不低于系统图像质量等级的总体要求。

  系统应有图像来源的文字提示,日期、时间和运行状态的提示。

  视频信号的处理和记录/回放

  视频移动报警与视频信号丢失报警功能可根据用户的使用要求增加必要的设施。

  当需要多画面组合显示或编码记录时,应提供视频信号处理装置——多画面分割器。

  根据需要,对下列视频信号和现场声音庆使用图像和声音记录系统存储:a)发生事件的现场及其全过程的图像信号和声音信号;b)预定地点发生报警时的图像信号和声音信号;c)用户需要掌握的动态现场信息。

  应能对图像的来源、记录的时间、日期和其他的系统信息进行全部或有选择的记录。对于特别重要的固定区域的报警录像宜提供报警前的图像记录。

  记录图像数据的保存时间应根据应用场合和管理需要合理确定。

  图像信号的记录方式可采用模拟式和/或数字式,应根据记录成本和法律取证的有效性(记录内容的*性和不可改性)等因素综合考虑。

  系统应能够正确回放记录的图像和声音,系统应能正确检索记录信息的时间地点。
监控系统摄像机的安装要求   电源

  供电范围视频安防监控系统的供电范围包括系统所有设备及辅助照明设备。

  前端设备供应方式前端设备(不含辅助照明装置)供电应合理配置,宜采用集中供电方式。

  辅助照明电源要求辅助照明的电源可根据现场情况合理配置。

  电源安全要求电源应具有防雷和防漏电措施。

  安装要求

  安装方式前端设备安装方式应满足民用闭路监视电视系统工程技术规范的要求。

  线缆敷设线缆敷设应符合民用建筑电气设计规范的规定。

  其他要求控制及显示记录设备安装应满足安全性要求和管理使用的要求。

  安全性要求

  视频安防监控系统所用设备应符合安全防范报警设备安全要求和试验方法和相关产品标准规定的安全要求。

  视频安防监控系统的任何部分的机械结构应有足够的强度,能满足使用环境的要求,并能防止由于机械不稳定、移动、突出物和锐边造成对人员的危害。

  环境适应性要求

  在过高、过低温度和/或过高、过低气压环境下,和/或在腐蚀性强、湿度大的环境下运行的系统设备,应有相应的防护措施。

  系统可靠性要求

  系统所使用设备的平均无故障间隔时间(MTBF)应不小于5000h。

  系统验收后的首次故障时间应大于3个月。

  标志

  系统设备的标牌系统设备应有标牌,标牌的内容至少应包括:设备名称、生产厂家、生产日期或批次、供电额定值等。

  标志要求标记、标牌必须耐久和易读。标牌不应该容易取下且不卷曲。

  设备所附说明书系统所用主要设备应提供安装使用说明书。说明书的内容包括:外观图、各部位名称、功能、规格、各项重要技术指标、操作方法、安装方法、接线方法、注意事项及环保要求等。

  文件资料系统设计施工单位应按照安全防范工程程序的要求提供全部的技术文件;文件应规范,图形符号应符合安全防范系统通用图形符号的要求。

一、安防监控系统镜头选用

1.镜头焦距:方案设计人员在考虑镜头指标时需要根据监控目标的位置、距离、CCD规格,以及监控目标在监视器上的图像效果等综合地来进行考虑,以选择最合适的焦距的镜头。比如,生产线监控,一般需要监看比较近的物体,而且对清晰度要求较高。这种情况,定焦镜头的效果一般要比变焦的好,所以通常会选择短焦距定焦镜头。如2.8mm、4mm、6mm、8mm等。

又如监控室内目标时,选择的焦距不会太大,一般会选择短焦距的手动变焦镜头,如3.0-8.2mm、2.7-12.5mm等;道路监控中,多车道监控要用焦距短一些的,如6-15mm;十字路口的红绿灯车牌监控要用相应长一些的焦距,如6-60mm;城市治安监控一般就要用到焦距更长一些的电动变焦镜头,如6-60mm、8-80mm、7.5-120mm等;高速公路、铁路、河道、环境检测、森林防火、机场、边海防等,一般要用到大变倍长焦距的电动变焦镜头,如10-220mm、13-280mm、10-330mm、15-500mm及10-1100mm等。

监控系统摄像机的安装要求

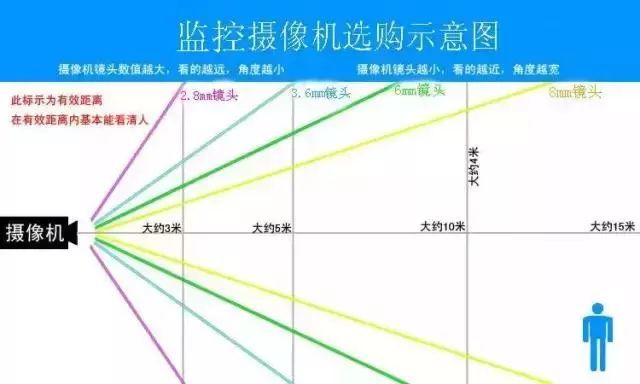

2.视场角范围:视场角范围计算是有公式的,知道镜头的焦距、CCD尺寸,视场角就可以推算出来。镜头有这样的规律:焦距越大,监控得越远,视场角就越小;焦距越小,监控距离就近,视场角就大,焦距和视场角是反比关系。如在一些有手动变焦镜头需求的项目中,视场角范围是最先需要考虑的,所以一般会根据视场角范围来确定所选焦距范围。电动变焦镜头因为是可以根据现场环境随时用键盘控制变焦、聚焦的,所以视场角范围不是太需要考虑。但是当电动变焦镜头的起始焦距过大(比如起始焦距超过20mm)时,是无法实现大范围监控的。

监控系统摄像机的安装要求

3.镜头的光圈:镜头的通光量以镜头的焦距和通光孔径的比值来衡量(F=f/D),以F标记。每个镜头上均标有其最大F值,F值越小,则光圈越大。对于恒定光照条件的环境,可以选用固定光圈的镜头,这种一般为实验室环境;对于光照度变化不明显的环境,常会选用手动光圈镜头,即将光圈调到一个比较理想的数值后固定下来就可以了;如果照度变化较大,需24小时的全天候室外监控,应选用自动光圈镜头。

二、监控镜头的应用场所

固定光圈镜头:定焦且固定光圈,主要用于环境光线固定的场所;

手动光圈镜头:定焦但光圈可调,主要用于环境光线固定但明暗不定的场所;

自动光圈镜头:固定焦距,使用DC电压驱动用于环境光线变化性的固定范围场所;

自动光圈镜头:固定焦距,使用视频信号驱动用于环境光线变化性的固定范围场所;

手动光圈变焦镜头:主要用于室内环境光线程度不定且范围大小不一的场所;

自动光圈变焦镜头:主要用于室外环境光线程度不定且范围大小不一的场所;

板机镜头(on-Board):以搭配红外线摄像机为主,室内外均适用;

鱼眼全景镜头:主要用于室内环境光线程度不定且范围大小特定的场所;

电动变焦镜头:可遥控焦距景深及光圈,主要用于室内外环境光线程度不定而且景深范围大小可依要求调整的场所;

针孔镜头(Pin-Hole):主要用于隐匿监控及环境光线不定且范围特定的场所。

三、摄像机测试

1.清晰度

多个监控摄像机进行测试时,应使用相同镜头,(推荐使作定焦、二可变镜头),以测试卡中心圆出现在监视器屏幕的左右边为准,清晰准确的数出已给的刻度线共10组垂直线和10组水平线。分别代表着垂直清晰度和水平清晰度,并相应的一组已给出了线数。如垂直350线水平800线,此时最好用黑白监视器。测试时可在远景物聚焦,也可边测边聚焦。最好能两者兼用,可看出此摄像机的差异(对远近会聚)。

监控系统摄像机的安装要求

2.彩色还原性

测试此参数应选好的彩色监视器。首先远距离观察人物、服饰,看有无颜色失真,拿色彩鲜明的物体对比,看摄像机反应灵敏度,拿彩色画册放在摄像机前,看画面勾勒得清晰程度,过淡或过浓,再次应对运动的彩色物体进行摄像,看有无彩色拖尾、延滞、模糊等。测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量,即每摄像机最代照度基础上加十伏,且光圈应保持最接近状态。

3.照度

将摄像机置于暗室,暗室前后为有源220V自炽灯,处设调压器,以调压器调节电压高代来调节暗室内灯的明暗,电压可以从0V调到250V。室内光照也可从最暗调至最明,测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值,也可前后灯分别调压明灭。

4.逆光补偿

测试此参数有两种方法:一种是在暗室内,把摄像机前侧调压灯打开,调至最亮时,然后在灯的下方放置一图画或文字,把摄像机迎光摄像,看图像和文字能否看清,画面刺不刺眼,并调节AL、AX拔档开关,看有无变化,哪种效果最好。另一种是在阳光充足的情况下把摄像机向窗外照,此时看图像和文字能否看清楚。

5.球型失真

看球型失真把测试卡置于摄像机前端使整个球体出现在屏幕上,看圆球形有无椭圆,把摄像机前移,看圆中心有无放大,再远距离测试边、角、框有无弧形失真等。

6.耗电量

最低工作电压,使用万用表测量电流,使用小稳压器调节电压看。

四、镜头常见故障处理

监控系统高性能的实现有赖于摄像机和镜头的完美搭配,而在监控项目中,如果用户或施工人员的专业技术不足,摄像机及镜头选型安装存在不合理,将直接会影响到系统的整体效果。总结了镜头安装过程中几点常见但容易被忽视的问题供大家参考。

1.摄像机与镜头成像尺寸不匹配

镜头成像尺寸大于摄像机芯片尺寸,可以正常成像,但镜头的视场角会小于标称的视场角;但如果镜头成像尺寸小于摄像机芯片尺寸,监控画面四周会出现暗角。

2.摄像机与镜头接口不匹配

接口的不匹配影响镜头的第二组点到摄像机芯片的距离,实际焦距也就不是镜头标称的焦距,导致无法聚焦。标准枪式摄像机接口与镜头接口应同为C接口或CS接口;C接口镜头安装到CS接口摄像机上必须加转接环;CS接口镜头不可以安装到C接口摄像机上。常见枪式摄像机接口通常设计成CS接口,既可以接CS接口镜头也可以加转接环接C接口镜头。

3.摄像机与镜头光圈工作驱动方式或者电压不匹配

自动光圈镜头通常分为DC驱动和视频驱动,二者工作电压并不完全相同,这种不匹配会导致镜头光圈无法正常打开,自然也就无法成像。

4.连线问题,错接或者接口松动

监控摄像机和镜头以及显示器之间会有各种连线(如果是带云台、控制器的设备连线更多),这些连线如果接错或者松动,也会造成系统不能正常工作,这里也提醒大家安装之前要仔细阅读设备的使用说明书。
